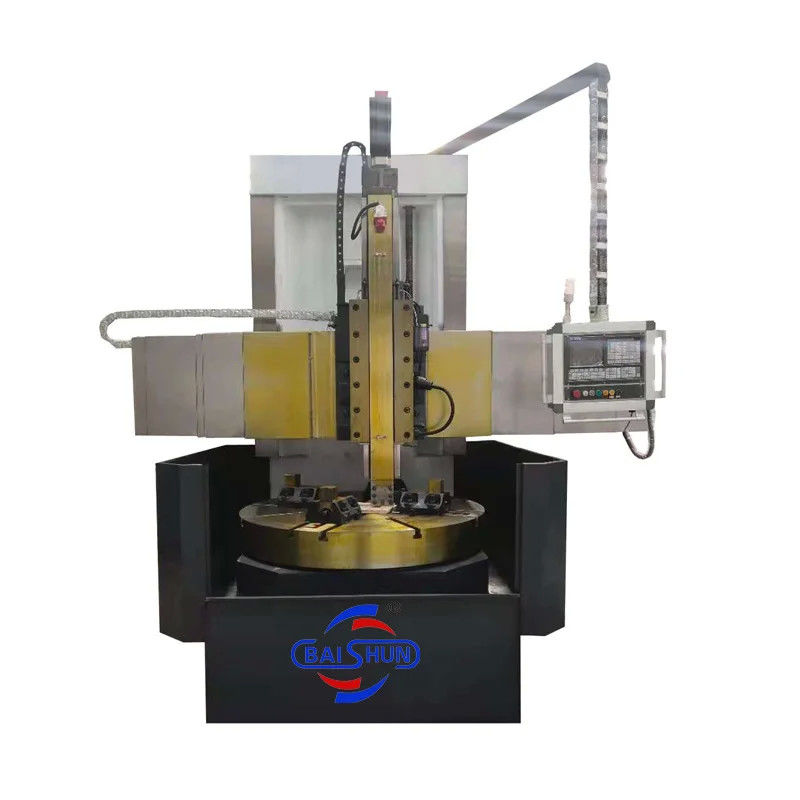

Hoge snelheid professionele metalen CNC verticale draaibank Economische torentraai
Productbeschrijving
De CNC-verticale draaibank, ook bekend als een verticaal draaicentrum, is een werktuig dat wordt gebruikt voor het draaien en snijden van metalen componenten met hoge precisie en efficiëntie.
CNC-verticale draaibank heeft een verticale spindle die het werkstuk vasthoudt en draait.en lucht- en ruimtevaartonderdelenZe zijn vooral handig voor het draaien van onderdelen met een hoge beeldverhouding.
Bovendien zijn CNC-verticale draaibaren zeer geautomatiseerd en kunnen ze worden geprogrammeerd om een breed scala aan bewerkingswerkzaamheden uit te voeren, zoals draaien, boren, boren, draaien en frezen.met minimale menselijke tussenkomst.
Over het algemeen zijn de CNC verticale draaibanden een veelzijdig en efficiënt bewerkingsinstrument dat hoge precisie en automatiseringsmogelijkheden biedt.en dat is waarom maakt ze een essentieel onderdeel van de moderne productieprocessen.
Parameter van de machine
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Max. draaidiameter van de verticale werktuigsteun (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diameter van de werktafel (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Max. hoogte van het werkstuk (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Max. gewicht van het werkstuk (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Bereik van draaiveldraad van de werktafel (rpm) |
30 tot en met 260 |
20 tot en met 180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Voederreeksen |
Staploze |
Staploze |
Staploze |
Staploze |
Staploze |
Staploze |
| Bereik van voedingsbereik voor werktuigrust (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Verplaatsing van het dwarslicht (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horizontale verplaatsing van de gereedschapsrest (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Verticale verplaatsing van de werktuigsteun (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Afmeting van de doorsnede van de snijstaaf (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Hoofdmotorvermogen (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Verticale draaibank hoofdstructuur:
1Werktuigmachine: De belangrijkste onderdelen van de werktuigmachine (draaienbed, basis, werkbank, balk, verticale schuifstand, zijgereedschapskist, voedingsdoos,de belangrijkste aandrijvingsversnellingsbak) zijn gemaakt van sterk gietijzer met behulp van harssandtechnologie.
2Hoofd aandrijving: De werkbank wordt aangedreven door de hoofdelektromotor, met een versneller en een elektromagnetisch toerentalregelsysteem voor de snelheidsregeling.
3Verticale schuif en voedingsmechanisme van de verticale schuif: de RAM is gemaakt van HT250-materiaal, bekend om zijn uitstekende mechanische eigenschappen.
4De werkbank heeft een lange spindelstructuur, ondersteund door hoge precisie dubbelrijde cilindrische rollagers voor radiale uitlijning.
5Beam: De balk wordt vastgemaakt en losgelaten met een drijving, met hydraulische druk voor het vastklemmen.
6. Hydraulisch systeem: Het hydraulische systeem maakt gebruik van betrouwbare besturingscomponenten van gerenommeerde fabrikanten, zowel binnenlands als internationaal.
7. smeer van de werktuigmachine: de werktuigmachine levert automatisch olie in bepaalde intervallen om de balk en de bewegende delen te smeren.
8Bescherming van de werktuigmachine: de bewegende delen van de werktuigmachine zijn voorzien van een uitgebreide veiligheidsketen en een vergrendelingssysteem.
9Elektrisch besturingssysteem:
a) Energiebron: driefasige stroom van 380 V±10%, 50 Hz.
b) Het elektrische ontwerp van de werktuigmachine voldoet aan de internationale ontwerpnormen.
