Productbeschrijving
Gebruikte hoogwaardige cnc-verticale draaibank met goede naverkoop en garantie
De CNC-verticale draaibank, ook bekend als een verticaal draaicentrum, is een werktuig dat wordt gebruikt voor het draaien en snijden van metalen componenten met hoge precisie en efficiëntie.
CNC-verticale draaibank heeft een verticale spindle die het werkstuk vasthoudt en draait.en lucht- en ruimtevaartonderdelenZe zijn vooral handig voor het draaien van onderdelen met een hoge beeldverhouding.
Bovendien zijn CNC-verticale draaibaren zeer geautomatiseerd en kunnen ze worden geprogrammeerd om een breed scala aan bewerkingswerkzaamheden uit te voeren, zoals draaien, boren, boren, draaien en frezen.met minimale menselijke tussenkomst.
Over het algemeen zijn de CNC verticale draaibanden een veelzijdig en efficiënt bewerkingsinstrument dat hoge precisie en automatiseringsmogelijkheden biedt.en dat is waarom maakt ze een essentieel onderdeel van de moderne productieprocessen.
Belangrijkste kenmerken:
De tafel maakt gebruik van een hoge precisie stuwkop rollend leidpad en een glijdpad met een diameter van 1,6 meter.
De kolommen van het traject zijn gemaakt van hoogwaardig en zeer slijtvast Grijs gietijzer.
De geleidingsparen in zowel de horizontale als de verticale richting zijn gemaakt van slijtvast Grijs gietijzer.
Het spoorleidingsoppervlak van de ram en de zijhoofd worden onderworpen aan middelfrequente verharding en bewerking van het eindwerk van de rollen.
Het onderste station is voorzien van een nieuw type zwart chroomvliegtuig.
De spoorhoofd is voorzien van een loodschroef voor horizontale en verticale transmissie.
De vijfhoekige torentje-pinionplaat zorgt voor een hoge sterkte en stijfheid bij de indexpositionering.
De kruisverzetting vindt plaats met olie via een handpomp.
Parameter van de machine
| Model |
CK518 |
CK5112Q |
CK5112A |

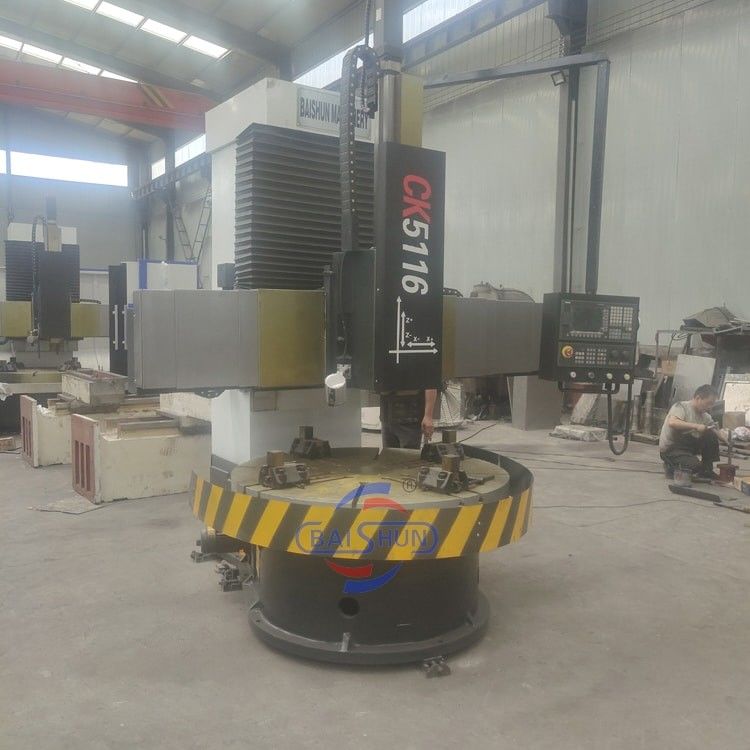

CK5116Q |
CK5120A |
CK5126A |
| Max. draaidiameter van de verticale werktuigsteun (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diameter van de werktafel (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Max. hoogte van het werkstuk (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Max. gewicht van het werkstuk (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Bereik van draaiveldraad van de werktafel (rpm) |
30 tot en met 260 |
20 tot en met 180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Voederreeksen |
Staploze |
Staploze |
Staploze |
Staploze |
Staploze |
Staploze |
| Bereik van voedingsbereik voor werktuigrust (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Verplaatsing van het dwarslicht (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horizontale verplaatsing van de gereedschapsrest (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Verticale verplaatsing van de werktuigsteun (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Afmeting van de doorsnede van de snijstaaf (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Hoofdmotorvermogen (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Verticale draaibankGebeurtenis:
De tafel is voorzien van een hoogprecisie-gids voor het rollen met een stuwkogel en een gids voor het glijden met een diameter van 1,6 meter.
De kolommen van het kruisspoor hebben een hoge sterkte en een hoge slijtvastheid.
Fictieparen geleidingen in horizontale en verticale richting nemen slijtvast grijs gietijzer aan.
Ram geleidingsbaan oppervlak van de spoorlijn, zijkant kop nemen middelgrote frequentie hard rollen slijpen afwerking.
Zwart chroomvliegtuig van nieuw type voor knoppen.
De spoorhoofd is ontworpen met een loodschroef voor horizontale en verticale transmissie.
Pentagonaal torentje met een hoge sterkte en stijfheid.
Het smeeren van het kruis wordt met olie geleverd door middel van een handpomp.
