Verticaal bewerkingscentrum CNC draaibank CK5225 Machine Tool Metal Cutting Verticale draaibank

Name: Verticaal bewerkingscentrum CNC draaibank CK5225 Machine Tool Metal Cutting Verticale draaibank
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Henan, China

Merknaam: BAISHUN MACHINERY

Certificering: CE/ISO9001

Modelnummer: CK5235

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 set

Prijs: negotiable

Verpakking Details: 1Buiten verpakken we het product met plastic om nat te voorkomen.
2Buiten de cnc verticale draai

Levertijd: 30-35 het werkdagen

Betalingscondities: L/C, T/T, Western Union

Levering vermogen: 20 reeks/Reeksen per Maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Verticale draaibank, CNC draaibank Verticale draaibank


Max. lengte van het werkstuk (mm):	3500	Max. Spindel snelheid (rpm):	50 t/m
Bewerkingscapaciteit:	Middelbelasting	Spindelboring ((mm):	130
Breedte van het bed (mm):	250 mm	Spindelmotorvermogen ((kW):	30
Aantal spindels:	Tweeling	Max. Gekeerde lengte (mm):	3500
Aantal assen:	2	Vervoer (X-as) ((mm):	750 mm
Vervoer (Z-as) ((mm):	1800 mm	Positioneringsnauwkeurigheid (mm):	±0.005
Herhaalbaarheid (X/Y/Z) (mm):	±0.005	Afmeting ((LWH):	395063004350 mm
Spanning:	380 V	CNC-besturingssysteem:	GSK, SIEMENS, FANUC
Toolpostmerk:	HONGDA	Gereedschapspoststations:	4
Gewicht (kg):	35000	Max. gewicht van het werkstuk::	8000 kg

Max. lengte van het werkstuk (mm):	3500
Max. Spindel snelheid (rpm):	50 t/m
Bewerkingscapaciteit:	Middelbelasting
Spindelboring ((mm):	130
Breedte van het bed (mm):	250 mm
Spindelmotorvermogen ((kW):	30
Aantal spindels:	Tweeling
Max. Gekeerde lengte (mm):	3500
Aantal assen:	2
Vervoer (X-as) ((mm):	750 mm
Vervoer (Z-as) ((mm):	1800 mm
Positioneringsnauwkeurigheid (mm):	±0.005
Herhaalbaarheid (X/Y/Z) (mm):	±0.005
Afmeting ((LWH):	395063004350 mm
Spanning:	380 V
CNC-besturingssysteem:	GSK, SIEMENS, FANUC
Toolpostmerk:	HONGDA
Gereedschapspoststations:	4
Gewicht (kg):	35000
Max. gewicht van het werkstuk::	8000 kg

Verticaal bewerkingscentrum CNC draaibank CK5225 Machine Tool Metal Cutting Verticale draaibank

CNC-verticale draaibank CK5225 CK5235 Werktuigmachine Verticale draaibank

De dubbele kolom verticale draaibank is een geavanceerde uitrusting met de integratie van mechanisch-elektrisch-hydraulisch, die de nieuwe ontwerpfilosofie en productietechnologie absorberen.Het adopteert de CAD optimalisatie ontwerp manierHet heeft een hoge sterkte, een hoge dynamische en statische stijfheid, een hoge precisie, een hoge belasting, een hoge efficiëntie, een hoge sterkte, een hoge sterkte, een hoge sterkte en een hoge sterkte.lange levensduurDe belangrijkste technische specificaties van elk machineonderdeel zijn in overeenstemming met de nationale normen.

De machine heeft een werktafelbasis, een werktafel, een hoofdtransmissiebak, een portierframe, een balk, een werktuigrest, een voedingsbak, een elektrisch systeem, een bedieningsstation, een hydraulisch systeem, een beschermingsapparaat enzovoort.

Werktafel:

De werktafel bestaat uit de werktafelbasis, de werktafel, de spindelonderdelen en het transmissietoestel.die voldoende stijfheid garandeertHet werktafelspindellagersysteem is voorzien van hoge precisie dubbelrijke korte cilindrische rollagers, die een nauwkeurige rotatie en een lange levensduur garanderen.

Hoofdtransmissie:

De machine maakt gebruik van een verticaal as transmissie systeem als de belangrijkste aandrijflijn.De versnellingsbak maakt mechanische tweeversnellingstransformaties mogelijk door de cilinder te verschuiven, waardoor de werktafel een snelheidsregeling zonder stappen kan bereiken binnen het bereik van 0,63-63 r/min.

Parameter van de machine

Specificaties	Eenheid	CK5225	CK5231	CK5240Q	CK5240
Max.draaidiameter	mm	2500	3150	4000	4000
Max. hoogte van het werkstuk	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Max. gewicht van het werkstuk	T	10/20	10/20	10/20	32
Diameter van de werktafel	mm	2250	2830	2830/3150	3200/3600
Bereik van tafel snelheden	r/min	2-63	2-63	2-63	2-63
Stapjes		16	16	16	16
Maximaal koppel van de werktafel	KN.m.	63	63	63	100
Snel doorlopen van het spoorhoofd	mm/min	4000	4000	4000	4000
Verticale verplaatsing van de rechter spoorhoofd	- Ik weet het.	35	35	35	40
Verticale verplaatsing van de linker spoorhoofd	kn	30	30	30	30
Afstandssnijkracht van de rechter spoorhoofd	mm/min	1-50	1-50	1-50	1-50
Afstandssnijkracht van de rechter spoorhoofd	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Verplaatsing van de arm	mm	1000	1000	1000	1250
Afdeling arm	mm	255×200	255×200	255×200	240×240
Draai van linker- en rechterspoorkop	°	± 30°	± 30°	± 30°	± 30°
Deel van het gereedschap	mm	40 × 50	40 × 50	40 × 50	50x50
Vermogen van de hoofdmotor	Kw	55	55	55	75
Algemene afmetingen	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

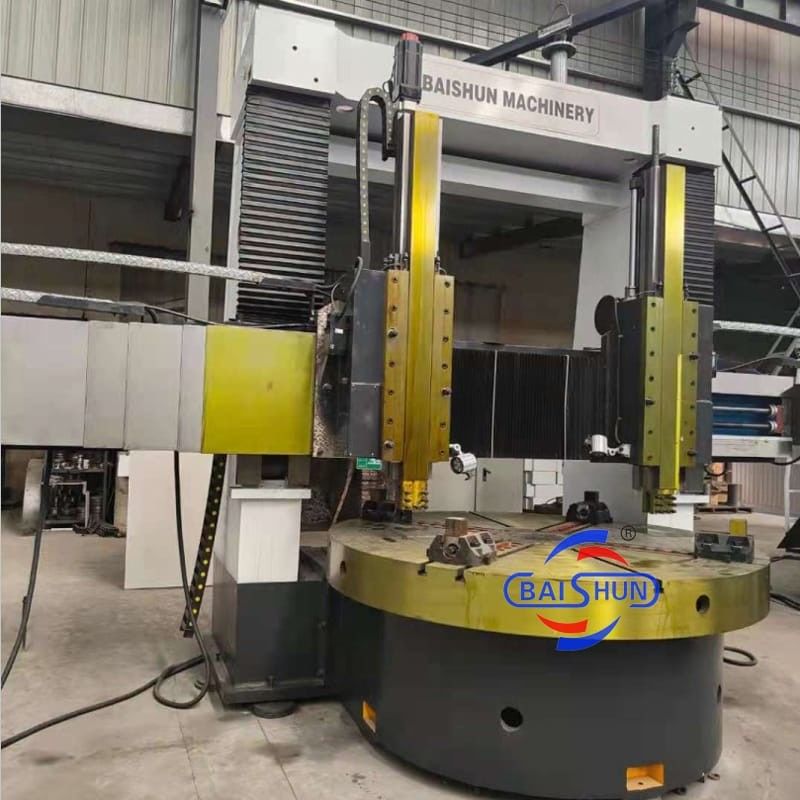

Foto's van het product
