Handmatige draaibank 10 ton zware CNC goedkope metaal draaiende verticale draaibank

Name: Handmatige draaibank 10 ton zware CNC goedkope metaal draaiende verticale draaibank
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

Productdetails

Plaats van herkomst: Henan, China

Merknaam: BAISHUN MACHINERY

Certificering: CE，ISO

Modelnummer: CK5235

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Prijs: $76,000.00/sets 1-4 sets

Verpakking Details: 1Buiten verpakken we het product met plastic om nat te voorkomen.
2Buiten de cnc verticale draai

Levering vermogen: 20 reeks/Reeksen per Maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Goedkope metaal draaiende verticale draaibank, Verticale draaibank van 10 ton, CNC-verticale draaibank


Max. lengte van het werkstuk (mm):	2500	Max. Spindel snelheid (rpm):	90 t/m
Bewerkingscapaciteit:	Middelbelasting	Spindelboring ((mm):	105
Breedte van het bed (mm):	250 mm	Spindelmotorvermogen ((kW):	55
Aantal spindels:	Tweeling	Aantal assen:	2
Vervoer (X-as) ((mm):	1900 mm	Vervoer (Z-as) ((mm):	1250 mm
Positioneringsnauwkeurigheid (mm):	±0.005	Herhaalbaarheid (X/Y/Z) (mm):	±0.003
Afmeting ((LWH):	615044005330 mm	Spanning:	380 V
Gereedschapspoststations:	4	Gewicht (kg):	55000
Productnaam:	Zware CNC draaibank goedkope metaal draaiende verticale draaibank	Max.Draaidiameter:	3500 mm
Max. hoogte van het wokstuk:	2000 mm

Max. lengte van het werkstuk (mm):	2500
Max. Spindel snelheid (rpm):	90 t/m
Bewerkingscapaciteit:	Middelbelasting
Spindelboring ((mm):	105
Breedte van het bed (mm):	250 mm
Spindelmotorvermogen ((kW):	55
Aantal spindels:	Tweeling
Aantal assen:	2
Vervoer (X-as) ((mm):	1900 mm
Vervoer (Z-as) ((mm):	1250 mm
Positioneringsnauwkeurigheid (mm):	±0.005
Herhaalbaarheid (X/Y/Z) (mm):	±0.003
Afmeting ((LWH):	615044005330 mm
Spanning:	380 V
Gereedschapspoststations:	4
Gewicht (kg):	55000
Productnaam:	Zware CNC draaibank goedkope metaal draaiende verticale draaibank
Max.Draaidiameter:	3500 mm
Max. hoogte van het wokstuk:	2000 mm

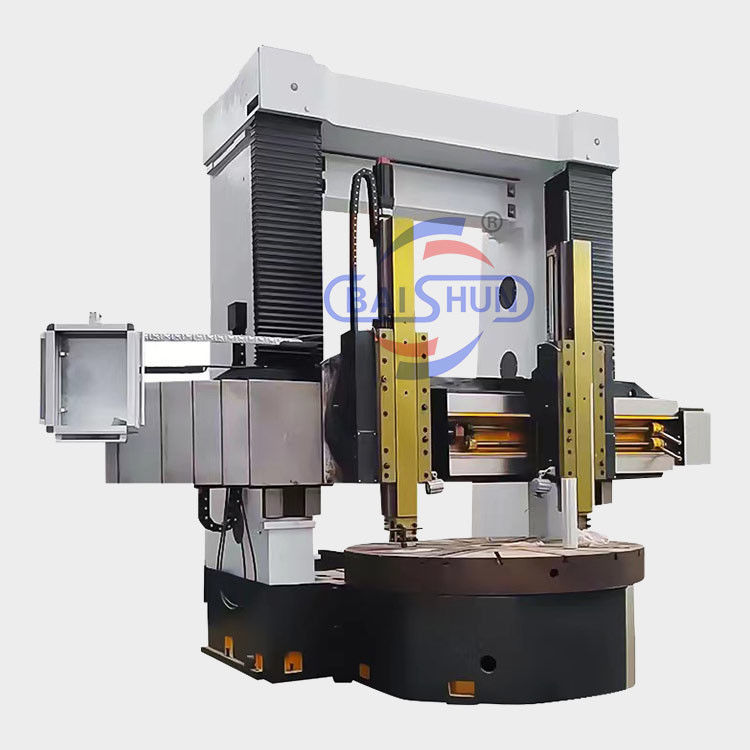

Handmatige draaibank 10 ton zware CNC goedkope metaal draaiende verticale draaibank

Handmatige draaibank 10 ton zware CNC goedkope metaal draaiende verticale draaibank

De dubbele kolom verticale draaibank is een geavanceerd apparaat dat mechanische, elektrische en hydraulische componenten combineert.Het bevat moderne ontwerpprincipes en productietechniekenDe machine beschikt over een robuuste structuur die een uitzonderlijke sterkte biedt.hoge statische en dynamische stijfheidAlle belangrijke technische specificaties van de machineonderdelen voldoen aan de nationale normen.

De machine bestaat uit verschillende onderdelen, waaronder de werktafel basis, werktafel, hoofdtransmissie doos, portier frame, balk, ram gereedschapsrest, voedingsdoos, elektrisch systeem, besturingsstation,hydraulisch systeem, en beschermingsmiddelen.

Gartelframe:

Het portierframe bestaat uit linker- en rechterverticale kolommen en een verbindingsbalk.Het bovenste gedeelte van het portier heeft linker- en rechterliftboxen aangedreven door biaxiale rekmotorenDeze dozen, samen met versnellingsparen, wormversnellingsparen en dubbele loodschroeven, maken de verticale beweging van de balk langs de leidrails van de verticale kolommen mogelijk.

Straal:

De balk is gemaakt van hoogsterk, laagspannings gietijzer om optimale stijfheid, sterkte en langetermijnstabiliteit te garanderen voor nauwkeurige bewerking.de balk verticaal langs de leidrail beweegtDe achterzijde van de balk is voorzien van vier hydraulische klempunten, terwijl de zijkanten voorzien zijn van voedingsdozen voor de werktuigsteun.

Parameter van de machine

Specificaties	Eenheid	CK5225	CK5231	CK5240Q	CK5240
Max.draaidiameter	mm	2500	3150	4000	4000
Max. hoogte van het werkstuk	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Max. gewicht van het werkstuk	T	10/20	10/20	10/20	32
Diameter van de werktafel	mm	2250	2830	2830/3150	3200/3600
Bereik van tafel snelheden	r/min	2-63	2-63	2-63	2-63
Stapjes		16	16	16	16
Maximaal koppel van de werktafel	KN.m.	63	63	63	100
Snel doorlopen van het spoorhoofd	mm/min	4000	4000	4000	4000
Verticale verplaatsing van de rechter spoorhoofd	- Ik weet het.	35	35	35	40
Verticale verplaatsing van de linker spoorhoofd	kn	30	30	30	30
Afstandssnijkracht van de rechter spoorhoofd	mm/min	1-50	1-50	1-50	1-50
Afstandssnijkracht van de rechter spoorhoofd	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Verplaatsing van de arm	mm	1000	1000	1000	1250
Afdeling arm	mm	255×200	255×200	255×200	240×240
Draai van linker- en rechterspoorkop	°	± 30°	± 30°	± 30°	± 30°
Deel van het gereedschap	mm	40 × 50	40 × 50	40 × 50	50x50
Vermogen van de hoofdmotor	Kw	55	55	55	75
Algemene afmetingen	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Foto's van het product

We zijn een fabrikant van draaibankmachines, geen handelsonderneming.
Wat betekent dat we u de beste prijzen kunnen bieden.

Welkom. Neem contact met ons op:)
Tel/Whatsapp: +86 18003851898 (Miss Dora)
