C5225 Vtl CNC Verticale draaibank Diameter 2500 mm Vier Chuck Dubbele Kolom

Name: C5225 Vtl CNC Verticale draaibank Diameter 2500 mm Vier Chuck Dubbele Kolom
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: C5225
Price: 96,300.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Henan, China

Merknaam: Baishun

Certificering: ISO

Modelnummer: C5225

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 set

Prijs: negotiable

Verpakking Details: Export standaard houten behuizing pakket

Levertijd: 45 werkdagen

Betalingscondities: T/T, L/C, Western Union

Levering vermogen: 100 sets per maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                C5225, CNC verticale draaibank, cnc vtl machine


Voorwaarde:	Nieuw	Type:	Verticaal
Spanning:	380V/50Hz	Garantie:	1 jaar
Automatische rangschikking:	Handleiding	Kracht:	55kw
Max. Schommelingsdiameter:	2500 mm	Sleutelwoorden:	Verticale draaibank

Voorwaarde:	Nieuw
Type:	Verticaal
Spanning:	380V/50Hz
Garantie:	1 jaar
Automatische rangschikking:	Handleiding
Kracht:	55kw
Max. Schommelingsdiameter:	2500 mm
Sleutelwoorden:	Verticale draaibank

C5225 Vtl CNC Verticale draaibank Diameter 2500 mm Vier Chuck Dubbele Kolom

Vier Chuck C5225 2500MM dubbelkolom CNC verticale draaibank

Productbeschrijving

De zware verticale draaibank is een van de verticale draaibanden die mijn bedrijf zelf heeft ontwikkeld en die tot de grote universele metaalverwerkingsapparatuur behoort.Het product maakt gebruik van geavanceerde CAD-computerondersteunde ontwerptechnieken, in overeenstemming met de nationale, industrie-gerelateerde ontwerp- en fabricage-normen voor aanvaarding.

De zware verticale draaibankmachines zijn gespecificeerd voor de grote elektromotorindustrie, de grote pompklepindustrie, de vervoersindustrie, evenals de machinebouw.defensie-industrie van sommige grote werkstukken, cilindrische onderdelen met een diameter van minder dan 4 m, zoals de motorhull, de pompklephull, de wielnaaf, voor het uitvoeren van draaiprocessen op het eindvlak, het interne en het externe cilindrische oppervlak,maar kan ook gebruik maken van verticale gereedschap drager met spanning graden (+/-30 graden voor de interne en externe kegel draaien verwerking behoeften.

Kenmerken:

1De hoofdbeweging van de verticale draaibank voor zware werkzaamheden is gebaseerd op het geavanceerde frequentieregelsysteem, aangedreven door een 75 kW variabele frequentiemotor, via de handmatige versnellingswisseling van hoog naar laag.dus dat spindle krijgt 2.5 - 40 r / min stapsgewijs.
2De tafel is ingelegd met giet zink, aluminium, koper legering ZZnA110-5 dragend rails bord om het draagvermogen van het spoor te verhogen.
3De spindel van de werktafel is uitgerust met twee hoge-precisie biseriale korte cilindrische rollagers; de binnenste ring heeft de conische voor het instellen van de radiële vrijheid,om ervoor te zorgen dat de spindel onder hoge precisie stabiel werktDe knoppen voor het opstarten, remmen en joggen van de werkbank zijn op de hangknop geplaatst.
4De maximale schommelhoek van de verticale werktuigpost is +/- 30°, die wordt gebruikt voor het draaien van de binnenste en de buitenkant van de kegel.
5De rechtse voedingsbeweging heeft een geavanceerd snelheidsregeling met variabele frequentie.

Hoofdspesificatie van China cnc Fanuc VTL machine

Artikel 1	C (((K) 5225	C (((K) 5232	C (((K) 5235	C (((K) 5240	C (((K) 5250	C (((K) 5260
Diameter van de werktafel	2250 mm	2830 mm	2830 mm	3150 mm	4500 mm	5200 mm
Max. draaidiameter	2500 mm	3200 mm	3200 mm	4000 mm	5000 mm	6000 mm
Max. hoogte van het werkstuk ((mm)	1600-2800	1600 tot en met 3000	1600 tot en met 3000	1600-3200	2500 tot en met 4200	2500 tot en met 4500
Max. gewicht van het werkstuk	10/20	10/20/32	10/20/32	10/20/32	32/50	32/50
Max. koppel van de werktafel	63000 N•m	63000 N•m	63000 N•m	63000 N•m	105000 N•m	105000 N•m
Ruimte van voeding	0.25-90 mm/min	0.25-90 mm/min	0.25-90 mm/min	0.25-90 mm/min	0.1-1000 mm/min	0.1-000 mm/min
Beam travel	1250 mm	1250 mm	1250 mm	1250 mm	2150 mm	2150 mm
Horizontale beweging van de gereedschapsrest	1400 mm	1750 mm	1900 mm	2150 mm	2700 mm	3300 mm
Verticale beweging van gereedschapsrest	1000/1250/ Vloeistof	1000/1250/ Vloeistof	1000/1250/ Vloeistof	1000/1250/ Vloeistof	Vloeistof	Vloeistof
Bewegingssnelheid van de straal ((mm/min)	350	350	350	350	380	380
Max. schommelhoek van de werktuigpost	± 30°	± 30°	± 30°	± 30°	± 30°	± 30°
Torentemperatuur ((WxHmm)	40x50	40x50	40x50	40x50	60x65	60x65
Hoofdmotorvermogen	55 kW	55 kW	55 kW	55/75 kW	75 kW	75 kW
Machine Gewicht (rond)	33-38T	36-50T	38 tot en met 62T	43 tot en met 65T	92-105T	150-200T

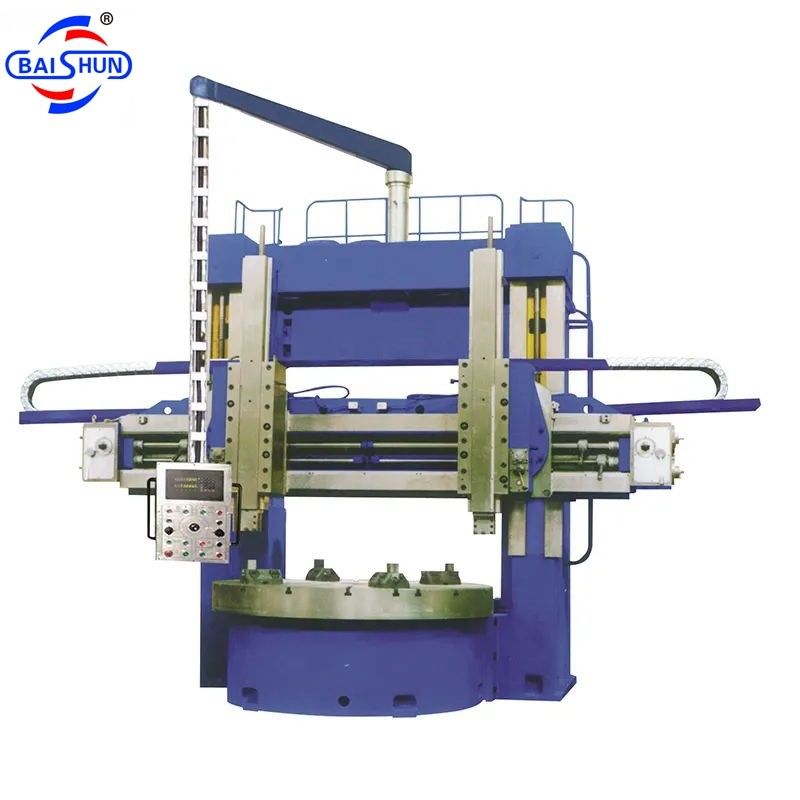

Machinaal beeld

C5225 Vtl CNC Verticale draaibank Diameter 2500 mm Vier Chuck Dubbele Kolom 0
