Verticale draaibank
, vtl verticale draaibank
, Verticale draaibank

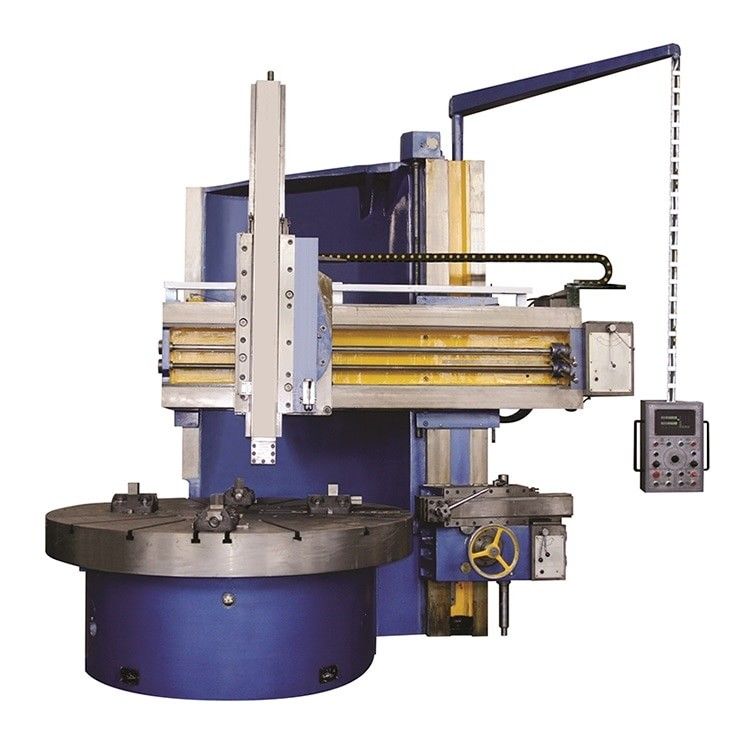

Vtl Verticale draaibank draaibank Machines Heavy Duty Manual DRO Display Single Column
Verticale draaibank met een enkele kolom
Beschrijving:
De verticale draaibank is ontworpen voor het draaien van zowel binnen als buiten cilinders en vlakken, maïsoppervlakken en groeven.niet-ijzeren metalen, en sommige niet-metalen materialen.
De belangrijkste onderdelen van de apparatuur worden vervaardigd met behulp van een gehele gietstructuur met hoogwaardig, laagspannings gietijzer.het wordt na ruwe bewerking behandeld met gluren en verouderingDe kolomleidingsrail wordt gemalen om de nauwkeurigheid te waarborgen, terwijl de balkleidingsrail en de ramleidingsrail na tussentijdse frequentie-doofing worden geslepen.
De verticale draaibank wordt veel gebruikt in de productiesector voor de productie van grote en zware onderdelen, zoals tandwielen, turbines en luchtvaartonderdelen.
Deze handmatige DRO verticale draaibank is ontworpen met een verticale spindel die het werkstuk vasthoudt en draait.met een vermogen van meer dan 50 W,.
Over het algemeen kan het worden geprogrammeerd om een breed scala aan bewerkingen uit te voeren, zoals draaien, boren, boren, draaddraaien en frezen, met minimale menselijke tussenkomst.
Kenmerken:
1Deze veelzijdige machine is geschikt voor mechanische verwerking in verschillende industrieën.
2De hoofdtransmissie wordt aangedreven door een wisselstroommotor, met een hoofdversnellingssnelheid die in 16 stappen kan worden gewijzigd door middel van een magnetoventil.
3Alle tandwielen in de versnellingsbak worden met hoge frequentie gedoofd voor een betere duurzaamheid.
4De machine beschikt over een aantrekkelijk ontwerp, dat het gebruikerscomfort en de gebruiks- en onderhoudsvriendelijkheid garandeert.
5Opties voor aanpassing omvatten een digitaal display ((DRO) apparaat op verzoek van de klant, waardoor extra flexibiliteit wordt geboden om aan specifieke behoeften te voldoen.
6Het kan voornamelijk worden gebruikt voor ruwe en afwerkende bewerking van binnen- en buitencilinders, kegeloppervlakken, eindgevels, groeven, snijden en interne gaatjesboren.
Specificatie:
C51-serie
| Model |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
| Max. draaiende dia. |
800 |
1200 |
1600 |
2000 |
2500 |
| Max.snijhoogte ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
| Max.laadgewicht ((tonnen) |
1.2 |
3.2 |
5 |
8 |
10 |
| Diameter van de werktafel ((mm) |
720 |
1000 |
1400 |
1800 |
2250 |
| Versnellingsbereik van de werktafel ((r/min) |
30 tot en met 260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
| Maximaal koppel van de werktafel (n.m.) |
1000 |
25000 |
32000 |
32000 |
35000 |
| Verticale verplaatsing van verticale werktuigstaaf ((mm) |
650 |
650 |
800 |
800 |
1200 |
| horizontale verplaatsing van verticale paal ((mm) |
570 |
700 |
915 |
1200 |
1400 |
| G.W ((ton) |
5 |
8 |
12.4 |
17 |
23 |
| Afmeting ((L*W*Hmm) |
2080*2621
*3515
|
2360*2280
*2800
|
2830*2670
*3010
|
3200*2800
*3250
|
3300*4000
*3500
|
Machinaal beeld:
