C5225 VTL Zware verticale draaibank voor het snijden van metaal
Beschrijving:
De verticale draaibank is ontworpen voor het draaien van zowel binnen als buiten cilinders en vlakken, maïsoppervlakken en groeven.niet-ijzeren metalen, en sommige niet-metalen materialen.
De belangrijkste onderdelen van de apparatuur worden vervaardigd met behulp van een gehele gietstructuur met hoogwaardig, laagspannings gietijzer.het wordt na ruwe bewerking behandeld met gluren en verouderingDe kolomleidingsrail wordt gemalen om de nauwkeurigheid te waarborgen, terwijl de balkleidingsrail en de ramleidingsrail na tussentijdse frequentie-doofing worden geslepen.
Over het algemeen kan het worden geprogrammeerd om een breed scala aan bewerkingen uit te voeren, zoals draaien, boren, boren, draaddraaien en frezen, met minimale menselijke tussenkomst.
1Alle tandwielen in de versnellingsbak worden met hoge frequentie gedoofd voor een betere duurzaamheid.
2De werktafel is voorzien van een rollend leidpad, waardoor een grote laadcapaciteit en een hoge draaiexactheid mogelijk zijn.
3De verticale gereedschapspost is uitgerust met een gereedschapspost met vijf stations en maakt gebruik van een zeer nauwkeurige rattenversnellingsdiscpositie.
4De gereedschapsposten worden hydraulisch gebalanceerd, met horizontale en verticale voedingssystemen met schuifschroeven.
5Het hydraulische systeem is uitgerust met Duitse verkeerstransmissie-apparaten om een stabiele olie-stroom voor het smeeren van de werktafel te garanderen.
6De machine wordt bestuurd door een PLC-systeem voor een hoge betrouwbaarheid, met elektrische bedrading die is afgestemd op de specifieke vereisten van het proces.
7De machine beschikt over een aantrekkelijk ontwerp, dat het gebruikerscomfort en de gebruiks- en onderhoudsvriendelijkheid garandeert.
Specificatie
| Model |
C5225
|
C5232
|
C5235
|
C5240
|
C5250
|
C5260
|
|
Diameter van de werktafel
|
2250 mm
|
2830 mm
|
2830 mm
|
3150 mm
|
4500 mm
|
5200 mm
|
|
Max. draaidiameter
|
2500 mm
|
3200 mm
|
3200 mm
|
4000 mm
|
5000 mm
|
6000 mm
|
|
Max. hoogte van het werkstuk ((mm)
|
1600-2800
|
1600 tot en met 3000
|
1600 tot en met 3000
|
1600-3200
|
2500 tot en met 4200
|
2500 tot en met 4500
|
|
Max. gewicht van het werkstuk
|
10/20
|
10/20/32
|
10/20/32
|
10/20/32
|
32/50
|
32/50
|
|
Max. koppel van de werktafel
|
63000 N•m
|
63000 N•m
|
63000 N•m
|
63000 N•m
|
105000 N•m
|
105000 N•m
|
|
Ruimte van voeding
|
0.25-90 mm/min
|
0.25-90 mm/min
|
0.25-90 mm/min
|
0.25-90 mm/min
|
0.1-1000
mm/min
|
0.1-000 mm/min
|
|
Beam travel
|
1250 mm
|
1250 mm
|
1250 mm
|
1250 mm
|
2150 mm
|
2150 mm
|
|
Horizontale beweging van de gereedschapsrest
|
1400 mm
|
1750 mm
|
1900 mm
|
2150 mm
|
2700 mm
|
3300 mm
|
|
Verticale beweging van gereedschapsrest
|
1000/1250/
Vloeistof
|
1000/1250/
Vloeistof
|
1000/1250/
Vloeistof
|
1000/1250/
Vloeistof
|
Vloeistof
|
Vloeistof
|
|
Bewegingssnelheid van de straal ((mm/min)
|
350
|
350
|
350
|
350
|
380
|
380
|
|
Max. schommelhoek van de werktuigpost
|
± 30°
|
± 30°
|
± 30°
|
± 30°
|
± 30°
|
± 30°
|
|
Torentemperatuur ((WxHmm)
|
40x50
|
40x50
|
40x50
|
40x50
|
60x65
|
60x65
|
|
Hoofdmotorvermogen
|
55 kW
|
55 kW
|
55 kW
|
55/75 kW
|
75 kW
|
75 kW
|
|
Machine Gewicht (rond)
|
33-38T
|
36-50T
|
38 tot en met 62T
|
43 tot en met 65T
|
92-105T
|
150-200T
|

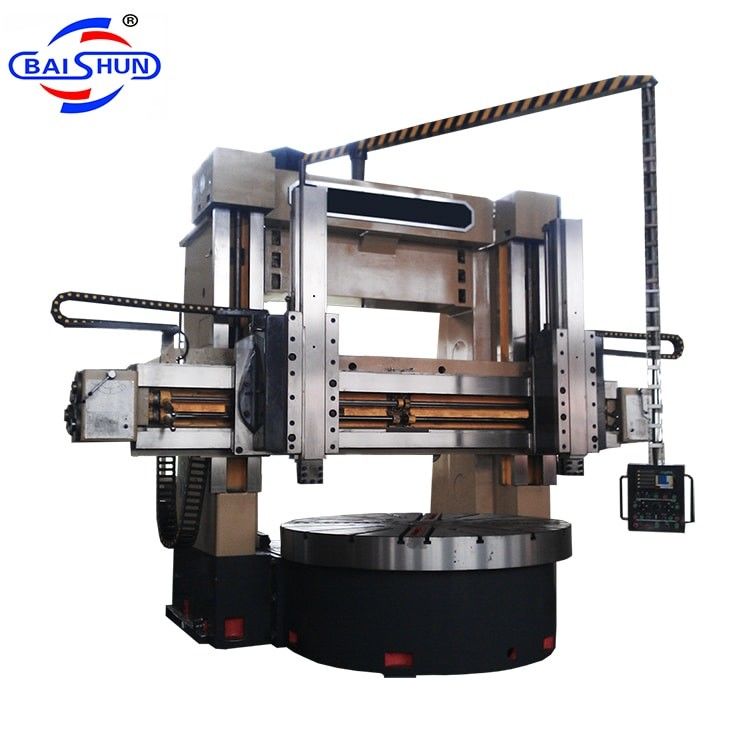

Foto van de machine
