VTL Cnc verticale draaibank borer enkelkolom verticale draaibank

VTL Verticale draaibank met een enkele kolom

Deze draaibank is ideaal voor het snijden van gereedschappen van hoogwaardig staal, harde legering en keramiek.en platte oppervlakken van metalen en niet-metalen onderdelenMet zijn hoge efficiëntie en stabiele precisie kan het gemakkelijk voldoen aan verschillende productievragen.

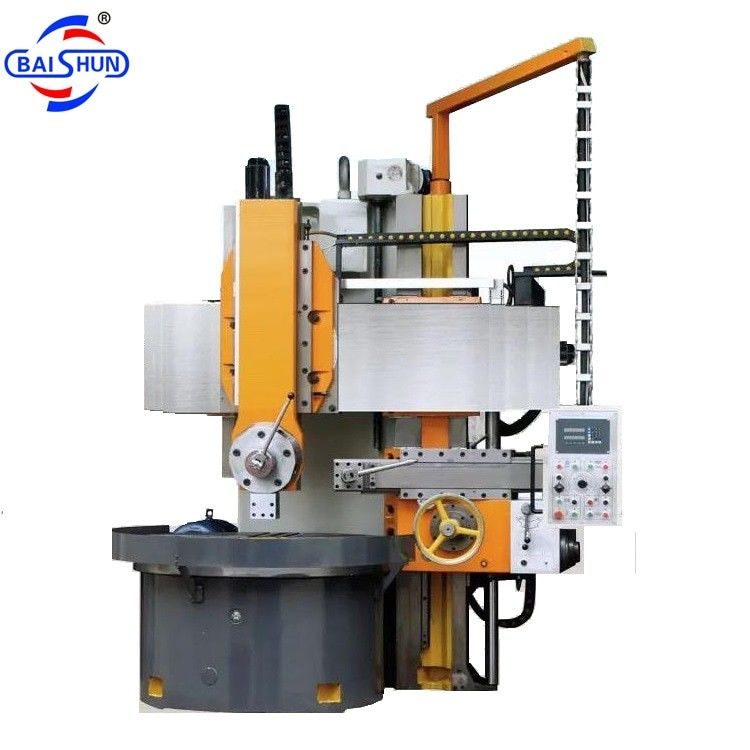

Het C5112-model van onze enkelkolommen draaibank is een zeer stijve machine met grote bewerkingscapaciteit, een stabiele en stevige structuur en efficiënte prestaties.Het wordt geleverd met een verticale gereedschapskop en kan worden uitgerust met een digitaal afleesysteem met hoge precisie (DRO)Het gebruik van een wisselstroomomvormermotor maakt het gemakkelijk om de snelheid aan te passen.Deze machines zijn speciaal ontworpen en gebouwd om moderne bewerkingsvereisten aan te kunnen, met inbegrip van snelle snijgereedschappen en snijmachines voor carbide, voor werkstukken van ijzer- en niet-ijzermetalen, composieten en andere materialen.

Verticale draaibank hoofdstructuur:

1Werktuigmachine: De belangrijkste onderdelen van de werktuigmachine (draaienbed, basis, werkbank, balk, verticale schuifstand, zijgereedschapskist, voedingsdoos,de belangrijkste aandrijvingsversnellingsbak) zijn gemaakt van sterk gietijzer met behulp van harssandtechnologie.

2Hoofd aandrijving: De werkbank wordt aangedreven door de hoofdelektromotor, met een versneller en een elektromagnetisch toerentalregelsysteem voor de snelheidsregeling.

3Verticale schuif en voedingsmechanisme van de verticale schuif: de RAM is gemaakt van HT250-materiaal, bekend om zijn uitstekende mechanische eigenschappen.

4De werkbank heeft een lange spindelstructuur, ondersteund door hoge precisie dubbelrijde cilindrische rollagers voor radiale uitlijning.

5Beam: De balk wordt vastgemaakt en losgelaten met een drijving, met hydraulische druk voor het vastklemmen.

6. Hydraulisch systeem: Het hydraulische systeem maakt gebruik van betrouwbare besturingscomponenten van gerenommeerde fabrikanten, zowel binnenlands als internationaal.

7. smeer van de werktuigmachine: de werktuigmachine levert automatisch olie in bepaalde intervallen om de balk en de bewegende delen te smeren.

8Bescherming van de werktuigmachine: de bewegende delen van de werktuigmachine zijn voorzien van een uitgebreide veiligheidsketen en een vergrendelingssysteem.

9Elektrisch besturingssysteem:

a) Energiebron: driefasige stroom van 380 V±10%, 50 Hz.

b) Het elektrische ontwerp van de werktuigmachine voldoet aan de internationale ontwerpnormen.
