Universaal dubbelkolom CNC-verticaal draaibankwerktuig

Name: Universaal dubbelkolom CNC-verticaal draaibankwerktuig
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5225
Price: 96,300.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Henan, China

Merknaam: BAISHUN MACHINERY, BAISHUN MACHINERY

Certificering: CE/ISO9001

Modelnummer: CK5225

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 set

Prijs: negotiable

Verpakking Details: 1Buiten verpakken we het product met plastic om nat te voorkomen.2Buiten de cnc verticale draaibank

Levertijd: 30-35 het werkdagen

Betalingscondities: L/C, T/T, Western Union

Levering vermogen: 20 reeks/Reeksen per Maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Universale verticale draaibank, Universele CNC-verticale draaibank, CNC-verticale draaibankmachine


Max. lengte van het werkstuk (mm):	2500	Max. Spindel snelheid (rpm):	63 t/m
Bewerkingscapaciteit:	Middelbelasting	Spindelboring ((mm):	130
Breedte van het bed (mm):	250 mm	Spindelmotorvermogen ((kW):	55
Aantal spindels:	Tweeling	Max. Gekeerde lengte (mm):	2500
Aantal assen:	2	Vervoer (X-as) ((mm):	1000 Mm
Vervoer (Z-as) ((mm):	1400 mm	Positioneringsnauwkeurigheid (mm):	±0.005
Herhaalbaarheid (X/Y/Z) (mm):	±0.005	Afmeting ((LWH):	510045604680 mm
Spanning:	380 V	Gereedschapspoststations:	4
Gewicht (kg):	33800	Productnaam:	Verticaal draaibankwerktuig
Max. gewicht van het werkstuk::	10000kg

Max. lengte van het werkstuk (mm):	2500
Max. Spindel snelheid (rpm):	63 t/m
Bewerkingscapaciteit:	Middelbelasting
Spindelboring ((mm):	130
Breedte van het bed (mm):	250 mm
Spindelmotorvermogen ((kW):	55
Aantal spindels:	Tweeling
Max. Gekeerde lengte (mm):	2500
Aantal assen:	2
Vervoer (X-as) ((mm):	1000 Mm
Vervoer (Z-as) ((mm):	1400 mm
Positioneringsnauwkeurigheid (mm):	±0.005
Herhaalbaarheid (X/Y/Z) (mm):	±0.005
Afmeting ((LWH):	510045604680 mm
Spanning:	380 V
Gereedschapspoststations:	4
Gewicht (kg):	33800
Productnaam:	Verticaal draaibankwerktuig
Max. gewicht van het werkstuk::	10000kg

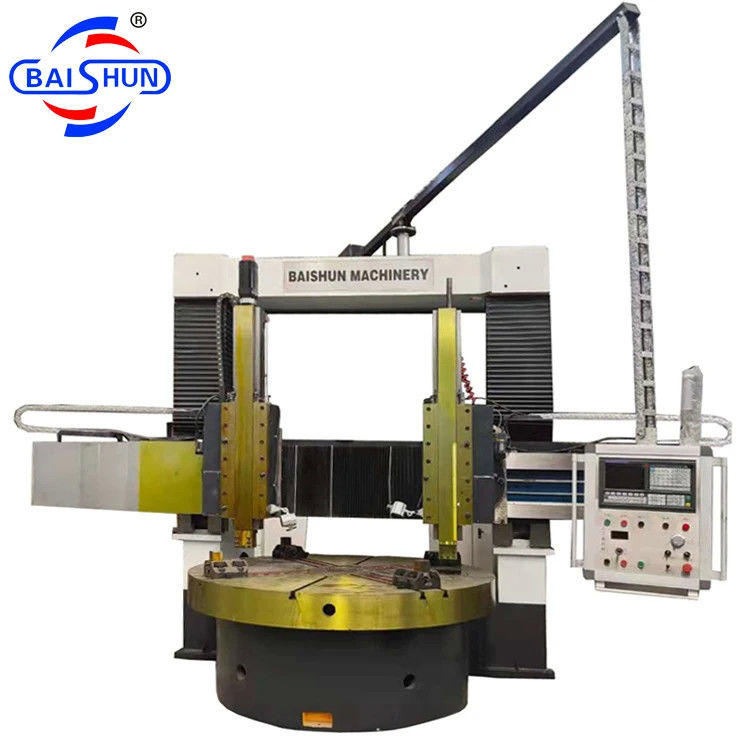

Universaal dubbelkolom CNC-verticaal draaibankwerktuig

Verticale draaibank met hoge bewerkingsnauwkeurigheid

De dubbele kolom verticale draaibank is een geavanceerd apparaat dat mechanische, elektrische en hydraulische componenten combineert.Het bevat moderne ontwerpprincipes en productietechniekenDe machine beschikt over een robuuste structuur die een uitzonderlijke sterkte biedt.hoge statische en dynamische stijfheidAlle belangrijke technische specificaties van de machineonderdelen voldoen aan de nationale normen.

Werktafel

De werktafel is voorzien van een werktafelbasis, een werktafel, spindelonderdelen en een transmissieapparaat.die voldoende stijfheid heeftHet werktafelspindellager heeft een hoge precisie dubbelrij korte cilindrische rollager..

Hoofdtransmissie

Het belangrijkste transmissie-systeem van de machine is verticale astransmissie.versnellingsbak bereikt mechanische twee versnellingen transformatie door de versnellingscilinder duwen van de versnellingsbak, zodat de werktafel binnen 0,63-63 r/min de snelheidsregeling zonder stappen kon uitvoeren.

Gartelframe

Het is samengesteld uit linker en rechter verticale kolommen en verbindingsbalk.aangedreven door een tweeassige wisselstroommotorDoor middel van versnellingsparen, wormen en versnellingsparen en dubbele schroeven maken de balk een hefbeweging langs de linker- en rechterkolomgeleiderrail.

Beam

De balk gebruikt een gietijzer met een hoge sterkte en een lage spanning met voldoende stijfheid en sterkte, zodat de machine nauwkeurig en stabiel op de lange termijn kan worden bewaard.Balk is voor de verticale kolomOp de achterkant van de balk zijn 4 hydraulische klempunten aan beide zijden van de balk zijn voedingsdozen voor gereedschapsrest.

Parameter van de machine

Specificaties	Eenheid	CK5225	CK5231	CK5240Q	CK5240
Max.draaidiameter	mm	2500	3150	4000	4000
Max. hoogte van het werkstuk	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Max. gewicht van het werkstuk	T	10/20	10/20	10/20	32
Diameter van de werktafel	mm	2250	2830	2830/3150	3200/3600
Bereik van tafel snelheden	r/min	2-63	2-63	2-63	2-63
Stapjes		16	16	16	16
Maximaal koppel van de werktafel	KN.m.	63	63	63	100
Snel doorlopen van het spoorhoofd	mm/min	4000	4000	4000	4000
Verticale verplaatsing van de rechter spoorhoofd	- Ik weet het.	35	35	35	40
Verticale verplaatsing van de linker spoorhoofd	kn	30	30	30	30
Afstandssnijkracht van de rechter spoorhoofd	mm/min	1-50	1-50	1-50	1-50
Afstandssnijkracht van de rechter spoorhoofd	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Verplaatsing van de arm	mm	1000	1000	1000	1250
Afdeling arm	mm	255×200	255×200	255×200	240×240
Draai van linker- en rechterspoorkop	°	± 30°	± 30°	± 30°	± 30°
Deel van het gereedschap	mm	40 × 50	40 × 50	40 × 50	50x50
Vermogen van de hoofdmotor	Kw	55	55	55	75
Algemene afmetingen	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Foto's van het product
