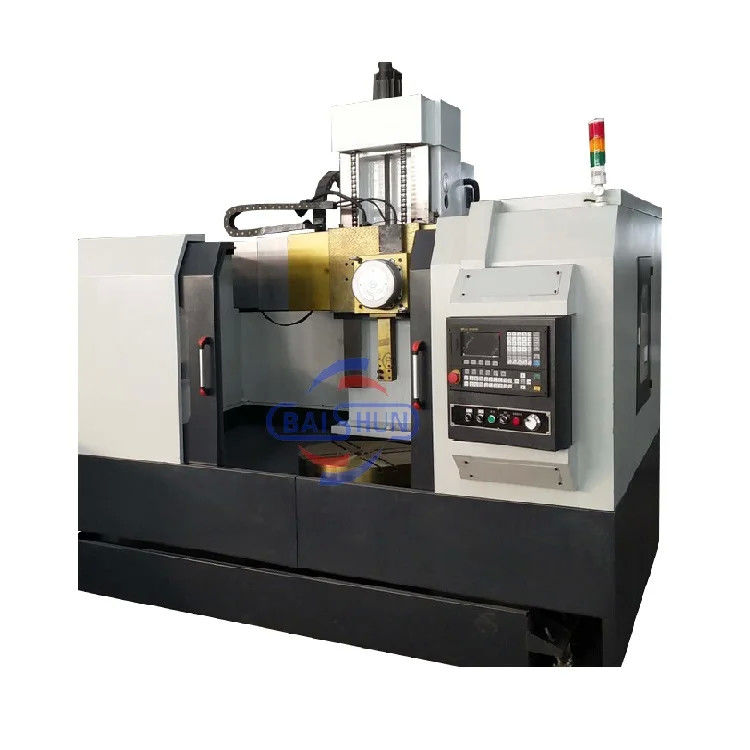

Torno draaibank CNC verticale toren draaibank hoge snelheid

Name: Torno draaibank CNC verticale toren draaibank hoge snelheid
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Availability: InStock

Productdetails

Plaats van herkomst: Henan, China

Merknaam: BAISHUN MACHINERY, BAISHUN

Certificering: CE ISO9001

Modelnummer: CK5112

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Prijs: $23,000.00/sets >=1 sets

Verpakking Details: 1Buiten verpakken we het product met plastic om nat te voorkomen.
2Buiten de cnc verticale draai

Levering vermogen: 20 reeks/Reeksen per Maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                draaibank, CNC verticale draaibank, draaibank


Max. lengte van het werkstuk (mm):	1200	Max. Spindel snelheid (rpm):	180 t/m
Spindelboring ((mm):	130	Breedte van het bed (mm):	250 mm
Spindelmotorvermogen ((kW):	15	Aantal spindels:	Alleenstaande
Max. Gekeerde lengte (mm):	1200	Aantal assen:	2
Vervoer (X-as) ((mm):	500 mm	Vervoer (Z-as) ((mm):	700 mm
Afmeting ((LWH):	235023502700 mm	Gereedschapspoststations:	4
Gewicht (kg):	85000	Dia. van de werktafel:	1000 mm

Max. lengte van het werkstuk (mm):	1200
Max. Spindel snelheid (rpm):	180 t/m
Spindelboring ((mm):	130
Breedte van het bed (mm):	250 mm
Spindelmotorvermogen ((kW):	15
Aantal spindels:	Alleenstaande
Max. Gekeerde lengte (mm):	1200
Aantal assen:	2
Vervoer (X-as) ((mm):	500 mm
Vervoer (Z-as) ((mm):	700 mm
Afmeting ((LWH):	235023502700 mm
Gereedschapspoststations:	4
Gewicht (kg):	85000
Dia. van de werktafel:	1000 mm

Torno draaibank CNC verticale toren draaibank hoge snelheid

Productbeschrijving

De CNC-verticale draaibank, ook bekend als een verticaal draaicentrum, is een werktuig dat wordt gebruikt voor het draaien en snijden van metalen componenten met hoge precisie en efficiëntie.

CNC-verticale draaibank heeft een verticale spindle die het werkstuk vasthoudt en draait.en lucht- en ruimtevaartonderdelenZe zijn vooral handig voor het draaien van onderdelen met een hoge beeldverhouding.

Bovendien zijn CNC-verticale draaibaren zeer geautomatiseerd en kunnen ze worden geprogrammeerd om een breed scala aan bewerkingswerkzaamheden uit te voeren, zoals draaien, boren, boren, draaien en frezen.met minimale menselijke tussenkomst.

Over het algemeen zijn de CNC verticale draaibanden een veelzijdig en efficiënt bewerkingsinstrument dat hoge precisie en automatiseringsmogelijkheden biedt.en dat is waarom maakt ze een essentieel onderdeel van de moderne productieprocessen.

1.De algemene lay-out

De machine-gereedschapsmachines zijn gebaseerd op HT250 gietijzer, het gebruik van hars zand proces, gegoten na het stoofvuur,ruwe verwerking na veroudering (kunstmatige veroudering en trillingsveroudering)- gietkwaliteit en betrouwbaarheid zonder scheuren, poriën, krimp en wit mondweefsel, gieten door stoofvuur,veroudering behandeling met een stabiele organisatie om het gebruik van de machine te garanderen tijdens de stabiliteit van het product kwaliteitscertificaat voor het verstrekken van gesmolten ijzer chemische samenstelling analyse rapport, warmtebehandeling Rapport en warmtebehandeling temperatuur tijd curve.

2- De hoofddrive.

Hoofd aandrijving hoofdmotor, door de versnellingsbak 16 versnellingskoers voor snelheid omzetting.De tandwielen in de doos worden gedoofd en gemalen om de nauwkeurigheid en efficiëntie van de transmissie te waarborgen en geluid en trillingen te verminderen.

3- Werkbank.

De tafel bestaat uit tafel, tafelbasis, spindelonderdelen en transmissiemechanisme, tafel en tafelbasis voor de totale gietverwerking.De tafelgeleideroppervlakte is ingelegd met een aluminium legering geleiderplaat en een druk olie wordt tussen de geleider rails geïnjecteerd om een dynamische drukrail te vormenDus de tafel draagcapaciteit, hoge precisie rotatie.

4.Straal

De balk beweegt zich op en neer op de zuil en bestaat uit een mechanisme voor het voeden van het mes, een balkkklemmechanisme en een hydraulisch apparaat.Installeer een set van automatische smeerolie pomp op de balk, afhankelijk van de noodzaak om het spooroppervlak te smeren.

5Verticaal mesframe

Z-as, Z-as door de servomotor aandrijving, door de planetaire reducer om het koppel te verhogen,door de elektromagnetische koppeling schakelaar controle twee assen en elkaar vergrendeld om een verscheidenheid van complexe verwerking te bereiken.

6.Hydraulisch systeem

Het hydraulische systeem omvat: het dynamisch drukstelsel van de tafel, het transmissie-systeem van de hoofd aandrijving, het balkkklemmen en het hydraulische systeem, het hydraulische balanceringssysteem van het verticale mesraam.Hydraulisch systeem is essentieel., machine smeer, dynamische drukrail stabiliteit, om de stabiliteit van het hydraulische systeem en uitwisselbaarheid te waarborgen.

- Ik weet het niet.

Parameter van de machine

Model	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
Max. draaidiameter van de verticale werktuigsteun (mm)	800	1200	1200	1600	2000	2600
Diameter van de werktafel (mm)	700	1000	1000	1400	1800	2200
Max. hoogte van het werkstuk (mm)	800	1000	1000	1200	1250	1400
Max. gewicht van het werkstuk (kg)	1500	1500	3200	3200	8000	8000
Bereik van draaiveldraad van de werktafel (rpm)	30 tot en met 260	20 tot en met 180	6.3-200	15-160	3.2-100	2.2-70
Voederreeksen	Staploze	Staploze	Staploze	Staploze	Staploze	Staploze
Bereik van voedingsbereik voor werktuigrust (mm/min)	0.25-90	0.25-90	0.8-86	0.25-90	0.8-86	0.8-86
Verplaatsing van het dwarslicht (mm)	500	1000	650	1200	890	1090
Horizontale verplaatsing van de gereedschapsrest (mm)	500	700	700	900	1115	1400
Verticale verplaatsing van de werktuigsteun (mm)	450	500	650	750	800	800
Afmeting van de doorsnede van de snijstaaf (mm)	30*40	30*40	30*40	30*40	30*40	30*40
Hoofdmotorvermogen (kw)	11	15	22	15	30	30
