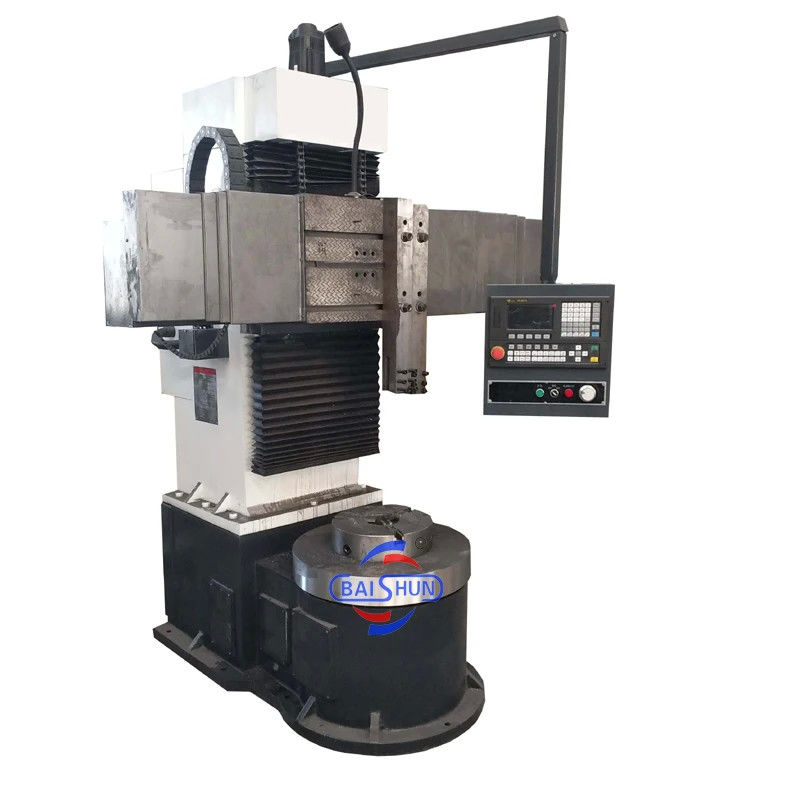

Automatische verticale toren draaibank Cnc Vtl Big Travel Fanuc-systeem

Name: Automatische verticale toren draaibank Cnc Vtl Big Travel Fanuc-systeem
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Price: 96,300.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Henan, China

Merknaam: BAISHUN MACHINERY

Certificering: CE，ISO

Modelnummer: CK5112

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 set

Prijs: negotiable

Verpakking Details: Export standaard houten behuizing pakket of onderhandelen met klanten

Levertijd: 30-35 het werkdagen

Betalingscondities: L/C, T/T, Western Union

Levering vermogen: 20 reeks/Reeksen per Maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                automatische verticale draaibank, CNC verticale draaibank, vtl cnc verticale draaibank


Max. Spindel snelheid (rpm):	260 t/m	Spindelboring ((mm):	105
Aantal assen:	2	Vervoer (X-as) ((mm):	1000 Mm
Vervoer (Z-as) ((mm):	700 mm	Afmeting ((LWH):	236022802800 mm
Gewicht (kg):	8000	Productnaam:	CNC Chinese Verticale Turret Draaibank Machine Prijs
Max.Draaidiameter:	1200mm	Max. hoogte van het wokstuk:	1000 mm

Max. Spindel snelheid (rpm):	260 t/m
Spindelboring ((mm):	105
Aantal assen:	2
Vervoer (X-as) ((mm):	1000 Mm
Vervoer (Z-as) ((mm):	700 mm
Afmeting ((LWH):	236022802800 mm
Gewicht (kg):	8000
Productnaam:	CNC Chinese Verticale Turret Draaibank Machine Prijs
Max.Draaidiameter:	1200mm
Max. hoogte van het wokstuk:	1000 mm

Automatische verticale toren draaibank Cnc Vtl Big Travel Fanuc-systeem

Productbeschrijving

De CNC-verticale draaibank, ook bekend als een verticaal draaicentrum, is een werktuig dat wordt gebruikt voor het draaien en snijden van metalen componenten met hoge precisie en efficiëntie.

CNC verticale draaibank heeft een verticale spindel die houdt en draait dewerkstukDeze worden veel gebruikt in de verwerkende industrie voor de productie van grote en zware onderdelen, zoals tandwielen, turbines en luchtvaartonderdelen.Ze zijn vooral handig voor het draaien van onderdelen met een hoge beeldverhouding.

1.De algemene lay-out

De machine-gereedschapsmachine is gebaseerd op HT250 gietijzer, het gebruik van hars zand proces, gegoten na het stoofvuur,ruwe verwerking na veroudering (kunstmatige veroudering en trillingsveroudering)- gietkwaliteit en betrouwbaarheid zonder scheuren, poriën, krimp en wit mondweefsel, gieten door stoofvuur,veroudering behandeling met een stabiele organisatie om het gebruik van de machine te garanderen tijdens de stabiliteit van het product kwaliteitscertificaat voor het verstrekken van gesmolten ijzer chemische samenstelling analyse rapport, warmtebehandeling Rapport en warmtebehandeling temperatuur tijd curve.

2- De hoofddrive.

Hoofd aandrijving hoofdmotor, door de versnellingsbak 16 versnellingskoers voor snelheid omzetting.De tandwielen in de doos worden gedoofd en gemalen om de nauwkeurigheid en efficiëntie van de transmissie te waarborgen en geluid en trillingen te verminderen.

3- Werkbank.

De tafel bestaat uit tafel, tafelbasis, spindelonderdelen en transmissiemechanisme, tafel en tafelbasis voor de totale gietverwerking.De tafelgeleideroppervlakte is ingelegd met een aluminium legering geleiderplaat en een druk olie wordt tussen de geleider rails geïnjecteerd om een dynamische drukrail te vormenDus de tafel draagcapaciteit, hoge precisie rotatie.

4.Straal

De balk beweegt zich op en neer op de zuil en bestaat uit een mechanisme voor het voeden van het mes, een balkkklemmechanisme en een hydraulisch apparaat.Installeer een set van automatische smeerolie pomp op de balk, afhankelijk van de noodzaak om het spooroppervlak te smeren.

5Verticaal mesframe

Z-as, Z-as door de servomotor aandrijving, door de planetaire reducer om het koppel te verhogen,door de elektromagnetische koppeling schakelaar controle twee assen en elkaar vergrendeld om een verscheidenheid van complexe verwerking te bereiken.

6.Hydraulisch systeem

Het hydraulische systeem omvat: het dynamisch drukstelsel van de tafel, het transmissie-systeem van de hoofd aandrijving, het balkkklemmen en het hydraulische systeem, het hydraulische balanceringssysteem van het verticale mesraam.Hydraulisch systeem is essentieel., machine smeer, dynamische drukrail stabiliteit, om de stabiliteit van het hydraulische systeem en uitwisselbaarheid te waarborgen.

- Ik weet het niet.

Parameter van de machine

Model	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
Max. draaidiameter van de verticale werktuigsteun (mm)	800	1200	1200	1600	2000	2600
Diameter van de werktafel (mm)	700	1000	1000	1400	1800	2200
Max. hoogte van het werkstuk (mm)	800	1000	1000	1200	1250	1400
Max. gewicht van het werkstuk (kg)	1500	1500	3200	3200	8000	8000
Bereik van draaiveldraad van de werktafel (rpm)	30 tot en met 260	20 tot en met 180	6.3-200	15-160	3.2-100	2.2-70
Voederreeksen	Staploze	Staploze	Staploze	Staploze	Staploze	Staploze
Bereik van voedingsbereik voor werktuigrust (mm/min)	0.25-90	0.25-90	0.8-86	0.25-90	0.8-86	0.8-86
Verplaatsing van het dwarslicht (mm)	500	1000	650	1200	890	1090
Horizontale verplaatsing van de gereedschapsrest (mm)	500	700	700	900	1115	1400
Verticale verplaatsing van de werktuigsteun (mm)	450	500	650	750	800	800
Afmeting van de doorsnede van de snijstaaf (mm)	30*40	30*40	30*40	30*40	30*40	30*40
Hoofdmotorvermogen (kw)	11	15	22	15	30	30
