Productoverzicht:

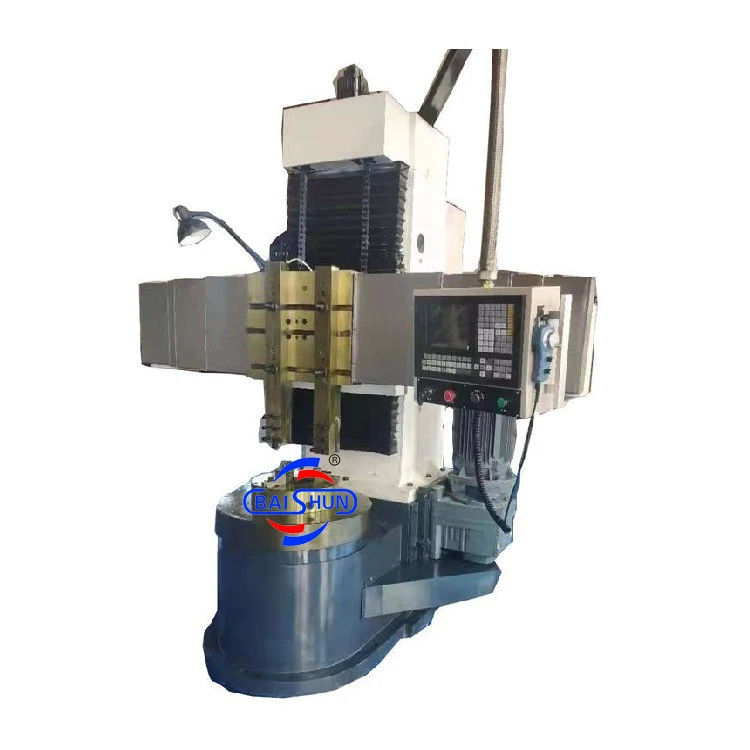

De CK5112-machine wordt voornamelijk gebruikt voor ruwe en fijne bewerking, groefsnijden en oppervlaktebewerking van cilindrische en kegelvormige onderdelen, evenals vlakke oppervlakken.Het is geschikt voor het werken met ijzeren metalen, ijzeren metalen en sommige niet-metalen materialen, met behulp van snel staal en harde legeringsgereedschappen.
1.De algemene lay-out
De machine-gereedschapsmachine is gebaseerd op HT250 gietijzer, het gebruik van hars zand proces, gegoten na het stoofvuur,ruwe verwerking na veroudering (kunstmatige veroudering en trillingsveroudering)- gietkwaliteit en betrouwbaarheid zonder scheuren, poriën, krimp en wit mondweefsel, gieten door stoofvuur,veroudering behandeling met een stabiele organisatie om het gebruik van de machine te garanderen tijdens de stabiliteit van het product kwaliteitscertificaat voor het verstrekken van gesmolten ijzer chemische samenstelling analyse rapport, warmtebehandeling Rapport en warmtebehandeling temperatuur tijd curve.
2- De hoofddrive.
Hoofd aandrijving hoofdmotor, door de versnellingsbak 16 versnellingskoers voor snelheid omzetting.De tandwielen in de doos worden gedoofd en gemalen om de nauwkeurigheid en efficiëntie van de transmissie te waarborgen en geluid en trillingen te verminderen.
3- Werkbank.
De tafel bestaat uit tafel, tafelbasis, spindelonderdelen en transmissiemechanisme, tafel en tafelbasis voor de totale gietverwerking.De tafelgeleideroppervlakte is ingelegd met een aluminium legering geleiderplaat en een druk olie wordt tussen de geleider rails geïnjecteerd om een dynamische drukrail te vormenDus de tafel draagcapaciteit, hoge precisie rotatie.
4.Straal
De balk beweegt zich op en neer op de zuil en bestaat uit een mechanisme voor het voeden van het mes, een balkkklemmechanisme en een hydraulisch apparaat.Installeer een set van automatische smeerolie pomp op de balk, afhankelijk van de noodzaak om het spooroppervlak te smeren.
5Verticaal mesframe
Z-as, Z-as door de servomotor aandrijving, door de planetaire reducer om het koppel te verhogen,door de elektromagnetische koppeling schakelaar controle twee assen en elkaar vergrendeld om een verscheidenheid van complexe verwerking te bereiken.
6.Hydraulisch systeem
Het hydraulische systeem omvat: het dynamisch drukstelsel van de tafel, het transmissie-systeem van de hoofd aandrijving, het balkkklemmen en het hydraulische systeem, het hydraulische balanceringssysteem van het verticale mesraam.Hydraulisch systeem is essentieel., machine smeer, dynamische drukrail stabiliteit, om de stabiliteit van het hydraulische systeem en uitwisselbaarheid te waarborgen.
- Ik weet het niet.
Parameter van de machine
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Max. draaidiameter van de verticale werktuigsteun (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diameter van de werktafel (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Max. hoogte van het werkstuk (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Max. gewicht van het werkstuk (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Bereik van draaiveldraad van de werktafel (rpm) |
30 tot en met 260 |
20 tot en met 180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Voederreeksen |
Staploze |
Staploze |
Staploze |
Staploze |
Staploze |
Staploze |
| Bereik van voedingsbereik voor werktuigrust (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Verplaatsing van het dwarslicht (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horizontale verplaatsing van de gereedschapsrest (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Verticale verplaatsing van de werktuigsteun (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Afmeting van de doorsnede van de snijstaaf (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Hoofdmotorvermogen (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
