Metalen draaibank motor met tandwiel
Inleiding van de conventionele horizontale draaibank voor het draaien van metaal:
De CW6150, CW6163, CW61100, CW61125 en CW61160 zware draaiblokken zijn geschikt voor het draaien of bewerken van werkstukken van gietijzer en staal en van middelgrote tot grote delen van niet-ijzeren metalen.Ze kunnen een extern cilindrisch oppervlak draaien uitvoerenDe bovenste glijbaan kan onafhankelijk worden gebruikt voor het draaien van korte koppelingen.Deze draaibanden hebben een hoge kracht., hoge stijfheid en een breed scala aan rotatiesnelheden, waardoor ze ideaal zijn voor snelle en krachtige draaiwerkzaamheden.
1Deze machine kan worden gebruikt voor het verwerken van gietstukken, staal en kleine en middelgrote delen van nonferrous.
2Het is ook geschikt voor het draaien van buitenste cilindervormige, binnenste gaten en eindgevel.
3Ze kunnen ook metrische, inch, module, diameter pitch draden en verschillende interne en externe draden snijden.
4De bovenste schuif kan niet alleen onafhankelijk werken om een kort conisch oppervlak te snijden, maar kan ook longitudinaal voeden om een lang conisch oppervlak te snijden.
5Spindellagers maken gebruik van producten van binnenlandse bekende merken.
6Het hoofdstuk heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken, waardoor het spindelcentrum verschuivingen genereert.
7Het hoofdstuk gebruikt circulerende smeermiddelen voor oliebad om thermische vervorming te verminderen.
8. Frond einde van de spindel neemt drie dragende structuur van tweerichtings hoekige in contact met de bal lager om de nauwkeurigheid te verbeteren en de stijfheid te vergroten
9De tandwielen in de kop en de gids worden verwerkt door afzuigen om een nauwkeurige transmissie en een hoge stijfheid te garanderen.
Specificatie van de machine:
Technische punten
Model |
CW6163
/
CW6263 |
CW6180Q
/
CW6280Q |
CW6180B
/
CW6280B |
CW61110Q /
CW62110Q |
CW61125Q
/
CW62125Q |
CW61125B |
CW61160B |
CW61160 |
CW61200 |
CW61250 |
|
| Swing diameter over het bed |
630 mm |
800 mm |
800 mm |
1100 mm |
1250 mm |
1250 mm |
1600 mm |
1600 mm |
2000 mm |
2500 mm |
|
| Swingdiameter over de wagen/kruisslijp |
350 mm |
480 mm |
480 mm |
800 mm |
920 mm |
860 mm |
1200 mm |
1200 mm |
1600 mm |
2100 mm |
|
| Swingdiameter over de spleet/zadel |
CW6163-
Geen gaten. |
CW6180Q-
Geen gaten. |
CW6180B-
Geen gaten. |
CW61110Q...
Geen gaten. |
CW61125Q--Geen gaten |
Geen gaten. |
CW6263-
800 mm |
CW6280Q-
1000 mm |
CW6280B-
1000 mm |
CW62110Q...
1300 mm |
CW62125Q--1500mm |
| Max. lengte van het werkstuk |
1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm |
| Max. Gewicht van het werkstuk |
2 ton |
2 ton |
2.5 ton |
2.5 ton |
2.5 ton |
6 ton |
6 ton |
16 ton |
16 ton |
16 ton |
|
| De diameter van het spindelgat |
105 mm |
105 mm |
105 mm |
105 mm |
105 mm |
130 mm |
130 mm |
130 mm |
130 mm |
130 mm |
|
| Breedte van de geleidingsrail |
550 mm |
550 mm |
600 mm |
600 mm |
600 mm |
755 mm |
755 mm |
1100 mm |
1100 mm |
1100 mm |
|
| Hoofdmotorvermogen |
11 kw |
11 kw |
11 kw |
11 kw |
11 kw |
22 kw |
22 kw |
22 kw |
22 kw |
22 kw |
|
CW6163 / CW6263 horizontale draaibank voor het draaien van metaal:
Belangrijkste technische gegevens:
Max.schommeldiameter boven bed: 630 mm
Max.schommeldiameter over de splitsing: 800 mm
Max.schommeldiameter boven het voertuig: 350 mm
Max. verwerkingsstuklengte: op verzoek
Max.laadcapaciteit:2 ton(bedbreedte: 550 mm)
CW6180Q / CW6280Q horizontale draaibank met metaal:
Belangrijkste technische gegevens:
Max.schommeldiameter boven bed: 800 mm
Max.schommeldiameter over de splitsing: 1000 mm
Max.schommeldiameter boven het voertuig: 480 mm
Max. verwerkingsstuklengte: op verzoek
Max.laadcapaciteit:2 ton(bedbreedte: 550 mm)

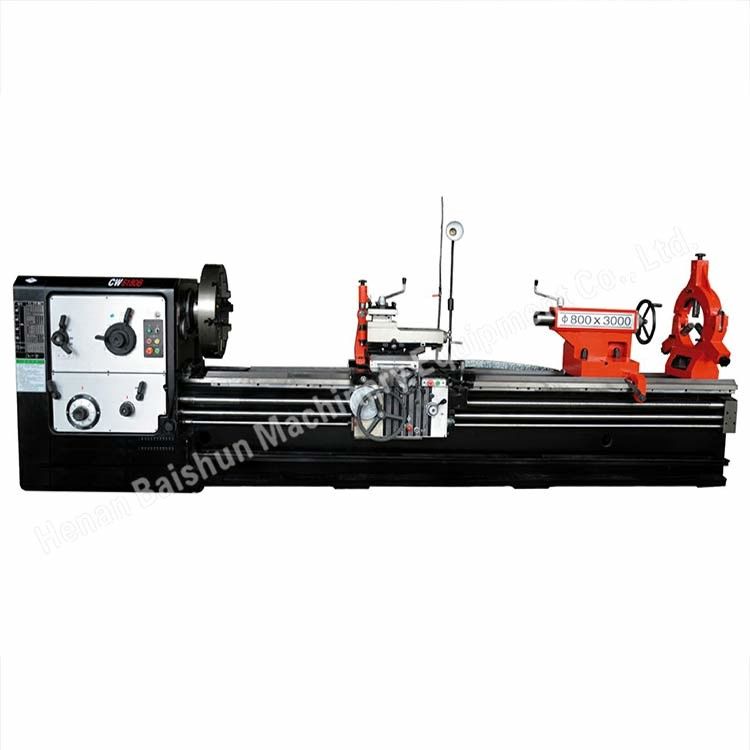

CW6180B / CW6280B horizontale draaibank met metaal:
Belangrijkste technische gegevens:
Max.schommeldiameter boven bed: 800 mm
Max.schommeldiameter over de splitsing: 1000 mm
Max.schommeldiameter boven het voertuig: 480 mm
Max. verwerkingsstuklengte: op verzoek
Max.laadcapaciteit:2.5 ton(bedbreedte: 600 mm)
CW61125Q / CW62125Q horizontale metalen draaibank:
Belangrijkste technische gegevens:
Max.schommeldiameter boven bed: 1250 mm
Max.schommeldiameter over de splitsing: 1450 mm
Max.schommeldiameter boven het voertuig: 920 mm
Max. verwerkingsstuklengte: op verzoek
Max.laadcapaciteit:2.5 ton (bedbreedte: 600 mm)
Opgemerkt:indien de bedbreedte 755 mm is, is de maximale laadvermogen 6 ton;
CW61160B horizontale draaibank voor het draaien van metaal:
Belangrijkste technische gegevens:
Max.schommeldiameter boven bed: 1600 mm
Max.schommeldiameter boven het voertuig: 1200 mm
Max. verwerkingsstuklengte: op verzoek
Max.laadcapaciteit:6 ton (bedbreedte: 755 mm)
Opgemerkt:indien de bedbreedte 1100 mm is, is de maximale laadvermogen 16 ton;
CW61200 horizontale draaibank voor het draaien van metaal:
Belangrijkste technische gegevens:
Max.schommeldiameter boven bed: 2000 mm
Max.schommeldiameter over het voertuig: 1600 mm
Max. verwerkingsstuklengte: op verzoek
Max.laadcapaciteit:16 ton (bedbreedte: 1100 mm)
C61200 horizontale draaibank voor zware metalen:
Belangrijkste technische gegevens:
Max.schommeldiameter boven bed: 2000 mm
Max.schommeldiameter over het voertuig: 1600 mm
Max. verwerkingsstuklengte: op verzoek
Max.laadcapaciteit:32 ton (bedbreedte: 1600 mm)
