Handmatige horizontale draaibank voor het draaien van metaal

Hoge werkdruk conventionele handmatige horizontale draaibank voor het draaien van metaal

De conventionele zware horizontale draaibank is geschikt voor het snelle snijgereedschap van harde staallegeringen, voor de verwerking van verschillende materialen, van asonderdelen, van cilindrische en schijfvormige onderdelen.Om het draaien van cilindrischeHet is ontworpen met behulp van internationaal geavanceerde methoden en productietechnologie.naleving van de nieuwste nationale nauwkeurigheidsnormenHet integreert elektrische, automatische besturing, hydraulische besturing en moderne mechanische ontwerpen uit meerdere disciplines en categorieën van precisieproductietechnologie.

Inleiding van de conventionele horizontale draaibank voor het draaien van metaal:

1Deze machine kan worden gebruikt voor het verwerken van gietstukken, staal en kleine en middelgrote delen van nonferrous.
2Het is ook geschikt voor het draaien van buitenste cilindervormige, binnenste gaten en eindgevel.
3Ze kunnen ook metrische, inch, module, diameter pitch draden en verschillende interne en externe draden snijden.
4De bovenste schuif kan niet alleen onafhankelijk werken om een kort conisch oppervlak te snijden, maar kan ook longitudinaal voeden om een lang conisch oppervlak te snijden.
5Spindellagers maken gebruik van producten van binnenlandse bekende merken.
6. Frond einde van de spindel neemt drie dragende structuur van tweerichtings hoekige in contact met de bal lager om de nauwkeurigheid te verbeteren en de stijfheid te vergroten
7De tandwielen in de kop en de gids worden verwerkt door afzuigen om een nauwkeurige transmissie en een hoge stijfheid te garanderen.

Specificatie van de machine

Machinaal beeld

CW6163 / CW6263 horizontale draaibank voor het draaien van metaal:

Belangrijkste technische gegevens:

Max.schommeldiameter boven bed: 630 mm

Max.schommeldiameter over de splitsing: 800 mm

Max.schommeldiameter boven het voertuig: 350 mm

Max. verwerkingsstuklengte: op verzoek

Max.laadcapaciteit:2 ton(bedbreedte: 550 mm)

CW6180Q / CW6280Q horizontale draaibank met metaal:

Belangrijkste technische gegevens:

Max.schommeldiameter boven bed: 800 mm

Max.schommeldiameter over de splitsing: 1000 mm

Max.schommeldiameter boven het voertuig: 480 mm

Max. verwerkingsstuklengte: op verzoek

Max.laadcapaciteit:2 ton(bedbreedte: 550 mm)

CW6180B / CW6280B horizontale draaibank met metaal:

Belangrijkste technische gegevens:

Max.schommeldiameter boven bed: 800 mm

Max.schommeldiameter over de splitsing: 1000 mm

Max.schommeldiameter boven het voertuig: 480 mm

Max. verwerkingsstuklengte: op verzoek

Max.laadcapaciteit:2.5 ton(bedbreedte: 600 mm)

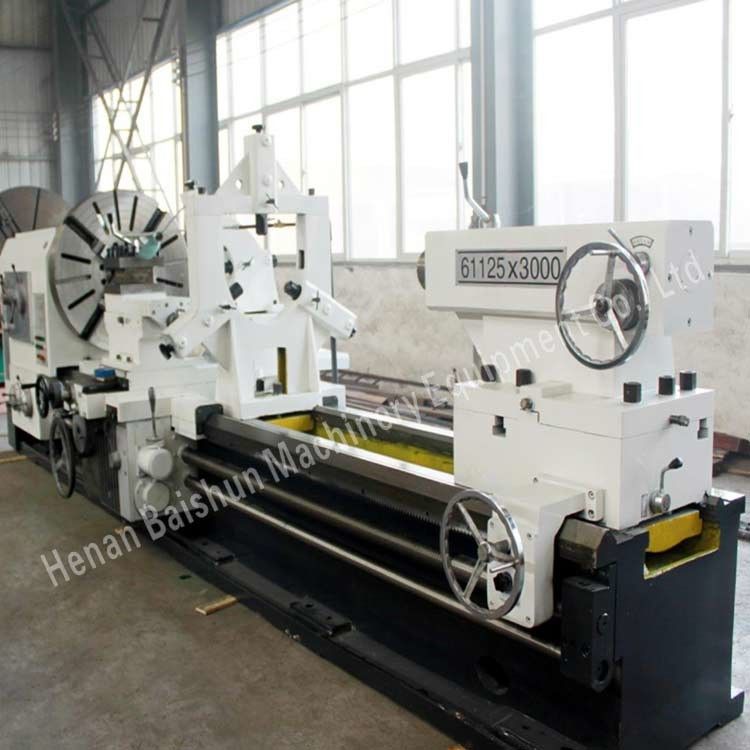

CW61125Q / CW62125Q horizontale metalen draaibank:

Belangrijkste technische gegevens:

Max.schommeldiameter boven bed: 1250 mm

Max.schommeldiameter over de splitsing: 1450 mm

Max.schommeldiameter boven het voertuig: 920 mm

Max. verwerkingsstuklengte: op verzoek

Max.laadcapaciteit:2.5 ton (bedbreedte: 600 mm)

Opgemerkt:indien de bedbreedte 755 mm is, is de maximale laadvermogen 6 ton;

CW61160B horizontale draaibank voor het draaien van metaal:

Belangrijkste technische gegevens:

Max.schommeldiameter boven bed: 1600 mm

Max.schommeldiameter boven het voertuig: 1200 mm

Max. verwerkingsstuklengte: op verzoek

Max.laadcapaciteit:6 ton (bedbreedte: 755 mm)

Opgemerkt:indien de bedbreedte 1100 mm is, is de maximale laadvermogen 16 ton;

CW61200 horizontale draaibank voor het draaien van metaal:

Belangrijkste technische gegevens:

Max.schommeldiameter boven bed: 2000 mm

Max.schommeldiameter over het voertuig: 1600 mm

Max. verwerkingsstuklengte: op verzoek

Max.laadcapaciteit:16 ton (bedbreedte: 1100 mm)

C61200 horizontale draaibank voor zware metalen:

Belangrijkste technische gegevens:

Max.schommeldiameter boven bed: 2000 mm

Max.schommeldiameter over het voertuig: 1600 mm

Max. verwerkingsstuklengte: op verzoek

Max.laadcapaciteit:32 ton (bedbreedte: 1600 mm)
