China hoge nauwkeurigheid horizontale universele zware metaal draaibank prijzen

China hoge nauwkeurigheid horizontale universele zware metaal draaibank prijzen

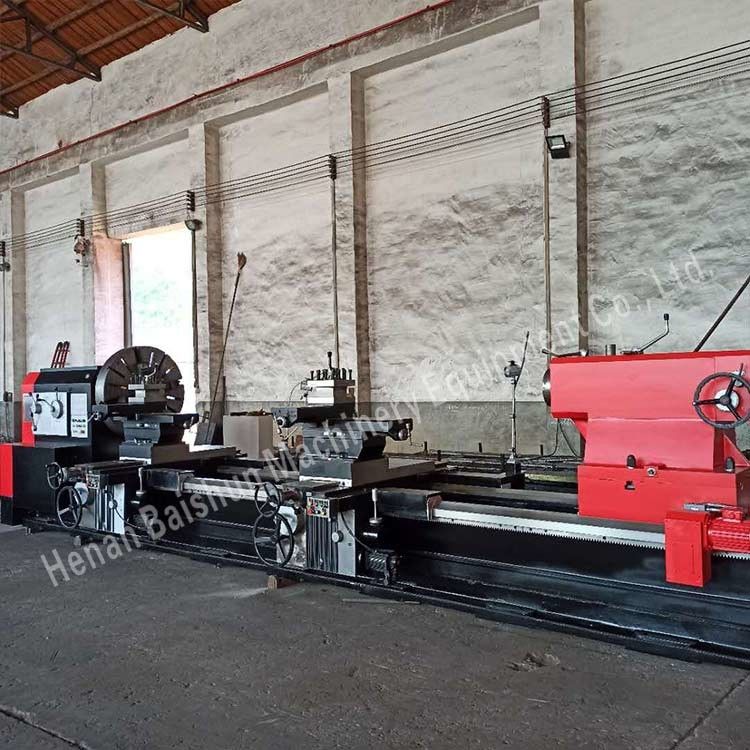

Beschrijving van de machine:

De horizontale draaibank voor zware werkzaamheden is ontworpen met behulp van internationaal geavanceerde methoden en productietechnologie en voldoet aan de nieuwste nationale nauwkeurigheidsnormen.automatische besturing, hydraulische besturing en moderne mechanische ontwerpen uit meerdere disciplines en categorieën van precisieproductietechnologie.

1.Bed met behulp van hoogwaardige kwaliteit grijs gietijzer is gemaakt door hars zand gieten, en gebruik maken van de afdichting zand structuur, gids met behulp van drie rechthoekige vlakke gids rail,met behulp van hoogfrequente blus- en slijptechnologieDe bovenbreedte van het bed is 1600 mm.

2Spindel ondersteund door twee punten, lagers met een precisie-spindellagers, transmissietoestel na hoogfrequente afzuiging en slijpproces voor verwerking,en de technologie voor het snoeien van de bovenkant van de tand, spindel doos met behulp van de krachtige olie voor smeer, de voorste spindel met behulp van betrouwbare doolhof van gesloten instellingen, kan effectief voorkomen dat olievergieten en vreemde voorwerpen in de hoofdstof.

3Het hoofdtransmissie­systeem door de gelijkstroommotor met spindelrotatie, tussen de hoofdmotor en het transmissie­mechanisme, verbonden door een flexibele koppeling, heeft goede mechanische eigenschappen.

4.De staart bestaat uit bovenlichaam en onderlichaam. Op het bovenlichaam is een staartspindel en het middenlijnregelingmechanisme van de spindel voorzien.Onder de carrosserie is een snel bewegende mechanisme voor de staart en het vergrendelingsmechanismeDe achtersteel van de achtersteel wordt aangedreven door een aparte motor.

5.Turret met drukplaathouder is in drie delen verdeeld, door de grote draagbak, de dwars glij en het bovenste mesblok, met hoge sterkte, hoge stijfheid en andere kenmerken,met een gewicht van niet meer dan 50 kg.

6.Verlenging van de spoorweg met behulp van de tin-zinc-koperplaat methode, de voortrek en de zadel van de werktuigdrager, motorvoertuigen om elke kegel te snijden.

7.Feedbox voor twee-assige schuifstructuur, kan de transformatie van de verschillende voeding bereiken.

8Het hydraulische systeem wordt gebruikt om de hydraulische cilinders te bedienen, realiseert de spindel gearbox automatische verschuiving en gedwongen smering, het systeem werkt betrouwbaar, gemakkelijk onderhoud.

Specificatie van de machine:
