China fabrikant Zware horizontale conventionele draaibank machine
A:Zware horizontale draaimachine Inleiding:
Deze machine is de conventionele zware horizontale draaibank, het is geschikt voor hoge snelheid staal harde legering snijgereedschap, verschillende materialen as onderdelen, cilindrische en schijfvormige onderdelen verwerking.Om het draaien van cilindrische, gevelgroef, snijgat, afsnijden, boren en draaien in en buiten de kegel en andere processen.Deze serie zware draaibank machine is geschikt voor de verwerking van as delen van gasturbines, rotor, roller en andere grote hoge precisie.
B. Belangrijkste technische gegevens van de machine:
| Model |
|
C61160 |
C61200 |
C61250 |
C61315 |
| Max. Sling over het bed. |
mm |
1600 |
2000 |
2500 |
3150 |
| Max.schommeling over de wagen/gereedschapspal |
mm |
1250 |
1600 |
2000 |
2600 |
| Breedte van het bed (drie draaibedden) |
mm |
1600 |
1600 |
1600 |
1600 |
| Max.lengte van het werkstuk |
m |
5 tot 20 |
5 tot 20 |
5 tot 20 |
5 tot 20 |
| Max.gewicht van het werkstuk |
ton |
32 |
32 |
32 |
32 |
| Max.koppel van de voorzijdeplaat |
kg.m |
8000 |
8000 |
8000 |
8000 |
| Max.snijcapaciteit van de werktuigpost |
kg.m |
8000 |
8000 |
8000 |
8000 |
| Afmetingen van de werktuigstaaf |
mm |
70x70 |
70x70 |
70x70 |
70x70 |
| Hoofdstof |
| Progressie van de spindelsnelheid |
|
Staploze |
Staploze |
Staploze |
Staploze |
| Versnellingsbereik van spindel |
rpm |
1 ~ 200
0.8-160
0.025-125 |
1 ~ 200
0.8-160
0.025-125 |
1 ~ 200
0.8-160
0.025-125 |
1 ~ 200
0.8-160
0.025-125 |
| Diameter van de schok |
mm |
1600 |
2000 |
2500 |
3150 |
| Knifstand |
| Stap: aantal diervoeders |
stap |
18 |
18 |
18 |
18 |
| Lange voedingsbereik |
mm/r |
0.125-48 |
0.125-48 |
0.125-48 |
0.125-48 |
| Bereik van kruisvoeding |
mm/r |
0.063-24 |
0.063-24 |
0.063-24 |
0.063-24 |
| Invoerbereik van de werktuigglijververbinding |
mm/r |
0.063-24 |
0.063-24 |
0.063-24 |
0.063-24 |
| Langetermijnsnelheid |
mm/min |
3000 |
3000 |
3000 |
3000 |
| De snelheid van de snelheid in het kruis |
mm/min |
1500 |
1500 |
1500 |
1500 |
| Max.verplaatsing van de dwarsslider |
mm |
670 |
800 |
1000 |
1250 |
| Metrische draad (draadpijl) |
mm |
2 ¢ 40 |
2 ¢ 40 |
2 ¢ 40 |
2 ¢ 40 |
| Inch draad |
mm |
1 ¢ 14 |
1 ¢ 14 |
1 ¢ 14 |
1 ¢ 14 |
| Module draad |
mm |
1.5 ¢20 |
1.5 ¢20 |
1.5 ¢20 |
1.5 ¢20 |
| Tailstock |
| Doortrekkingscapaciteit van de behuizing |
mm |
200 |
200 |
200 |
200 |
| Snelle doorloop van de staart |
mm/min |
3000 |
3000 |
3000 |
3000 |
|
Snel doorlopen van de mouw
|
mm/min |
664 |
664 |
664 |
664 |
C: Zware horizontale draaibank

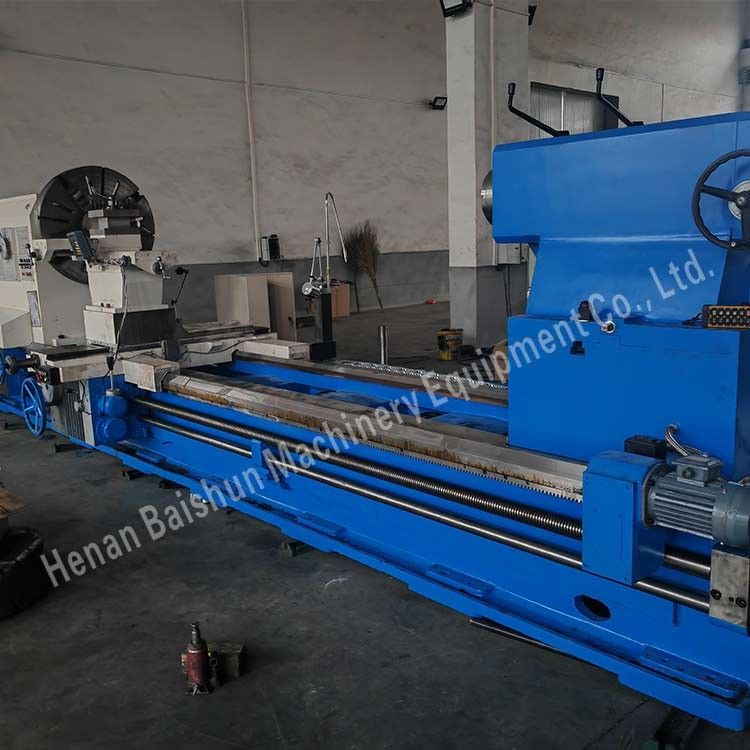

Dit is C61250X12000MMX32T zware horizontale draaibank machine
Dit is C61200X8000MMX32T zware horizontale draaibank machine
Dit is C61315X16000MMX40T zware horizontale draaibank machine
D: eigenschappen van de machine:
1.De machine tool hoofdtransmissie voor DC motor aandrijving, de spindel snelheid is stapsloze snelheidsregulatie.het kan de redelijke snijtijd bereiken.
2.Machine tool gids manieren na de verwerking van de hoge frequentie blussen en slijpen proces, het kan de oppervlakte hardheid en precisie van machine tool te verbeteren, hebben ook een lange levensduur.
3Spindel ondersteund door twee punten, lagers met een precisie-spindellagers, transmissietoestel na hoogfrequente afzuiging en slijpproces voor verwerking,en de technologie voor het snoeien van de bovenkant van de tand
4.Turret met drukplaathouder is in drie delen verdeeld, door de grote draagbak, de dwars glij en het bovenste mesblok, met hoge sterkte, hoge stijfheid en andere kenmerken,met een gewicht van niet meer dan 50 kg.
E: machinecontrole:
F: Bezoek van de klant:
G: Bezoek van de klant:
H: Neem contact met ons op:
1Alle overeenkomsten kunnen worden getekend met uw bedrijf als u bang bent voor onze producten;
2Kwaliteit is onze cultuur.
3Bij ons is uw geld veilig, uw bedrijf veilig.
4. we denken dat ons product u een voorsprong geeft op uw concurrenten;
5. 7 * 24 uur multi-talige professionele after-sales service team.
