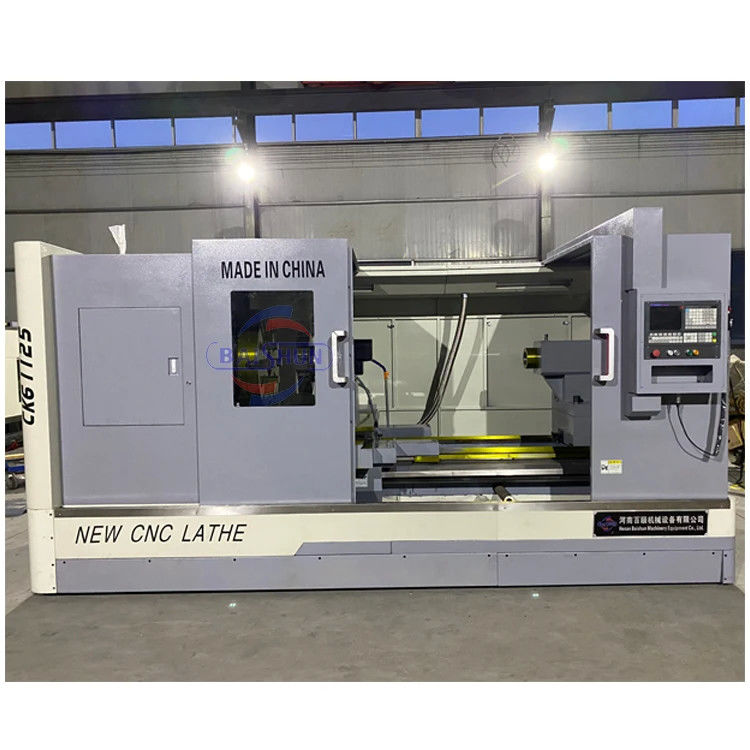

CK61125 Horizontale automatische draaimachine Vlakbed Cnc draaimachine
Inleiding tot de basismachine voor het draaien van horizontale metalen CNC-draaiwerktuigen:
1. Spindellagers adopteert binnenlandse beroemde merk-bedrijf producten;
2.Het bed is gemaakt van gietijzer met een hoge sterkte, na 3 keer getemperd, zodat het een hoge stijfheid en trillingsbestandheid heeft;
3.Met elektrische torent, kan het hoge positionering, snelle snelheid voor gereedschapswisseling en hoge prestaties bereiken;
4.Met voedingsmotor en schroef voor directe aansluiting kan de bewerkingsnauwkeurigheid en de positioneringsnauwkeurigheid worden gewaarborgd.
5.Headstock neemt symmetrische structuur om thermische vervorming gelijkmatig te maken, het vermijden van de spindel centrum genereert verschuivingen.
6.Het hoofdmateriaal gebruikt circulerende smeermiddelen in oliebad om thermische vervorming te verminderen;
7.Het voorste uiteinde van de spindel heeft een drievoudige dragende structuur van tweerichtingshoek in contact met het kogellager om de nauwkeurigheid en stijfheid te verbeteren;
8De tandwielen in de kop en in de gids worden verwerkt door afzuigen om een nauwkeurige transmissie en een hoge stijfheid te garanderen.
9Een volledig gesloten deksel beschermt de ijzerresten.
Specificatie van een draaibank voor het draaien van metaal:
| Model |
CK61125 |
CK6163 |
CK6180 |
| Max.schommeldiameter boven het bed |
1250 mm |
630 mm |
800 mm |
| Max.schommeldiameter boven het voertuig |
860m |
350 mm |
480 mm |
| Max.lengte werkstuk |
1000/1500/2000 |
1000/1500/2000 |
1000/1500/2000 |
| Effectieve draaibare lengte |
850/1350/1850 |
850/1350/1850 |
850/1350/1850 |
| Bedbreedte |
700 mm |
500 mm |
550 mm/600 mm |
| Hoofdtransmissiesysteem |
4 versnellingen staploos |
3 versnellingen staploos |
3 versnellingen staploos |
| Spindelversnellingsbereik |
30 tot 84
300 tot en met 835
53-150
125 tot en met 350
|
70 tot en met 260
25 tot 100
200 tot en met 850 |
70 tot en met 260
25 tot 100
220 tot en met 850 |
| Spindelboordiameter |
130 mm |
100 mm |
105 mm |
| Spindelconic |
Metric 901:20 |
Metric 1201:20 |
Metric 1201:20 |
| Max.vervoer van gereedschapspost |
X 625 mm
Z 900/1400/1900 mm
|
X 430 mm
Z 900/1400/1900 mm
|
X 500
Z 900/1400/1900 mm
|
| Snelle snelheid van het gereedschap |
X 4000 mm/min
Z 6000 mm/min
|
X 4000 mm/min
Z 6000 mm/min
|
X 4000 mm/min
Z 6000 mm/min
|
| Positioneel nauwkeurigheid |
X 0,02 mm
Z 0,03 mm
|
X 0,03 mm
Z 0,032 mm
|
X 0,03 mm
Z 0,032 mm
|
| Herhaalde positie-nauwkeurigheid |
X 0,012 mm
Z 0,016 mm
|
X 0,012 mm
Z 0,013 mm
|
X 0,012 mm
Z 0,013 mm
|
| Bewerkingsnauwkeurigheid |
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
| Ruwheid van het oppervlak |
Ra1.6
|
Ra1.6
|
Ra1.6
|
| Diameter van het staartmateriaal |
250 mm
|
100 mm
|
100 mm
|
| Reizen van staartbestanden |
130 mm
|
250 mm
|
250 mm
|
| Taper van staartvoet |
Morse 8
|
Morse 5
|
Morse 5
|
| Motorvermogen |
18.5 kW
|
11 kW
|
11 kW
|
