Markeren:
universele versnellingsmachine
, Verstelmachine met hoge precisie
, universele hobbelmachine
CNC of niet: |
Normaal |
Voorwaarde: |
Nieuw |
Type: |
Toestel het Hobbing Machine |
Video-uitgaande inspectie: |
Voorziening |
Verslag van de test van de machine: |
Voorziening |
Tipe in de handel brengen: |
Warm product 2023 |
Garantie voor kerncomponenten: |
1 jaar |
Kerncomponenten: |
Vervaardiging |
Spanning: |
380V/50Hz |
Afmeting ((L*W*H): |
2440 x 1370 x 1800 mm |
Garantie: |
1 jaar, 12 maanden |
Belangrijkste verkooppunten: |
Concurrerende prijs |
Gewicht (kg): |
45000 |
Macht (kW): |
4.75 |
Toepasselijke sectoren: |
Bouwmaterialen, fabrieken, reparatieshops, bouwbedrijven, energie en mijnbouw, werktuigmachines |
Locatie van de showroom: |
Brazilië, Peru, Indonesië, Mexico, Rusland, Chili, Oekraïne |
Productnaam: |
Toestel het Hobbing Machine |
Kleuren: |
Wit of als eis van de klant |
Sleutelwoord: |
kleine versnellingsmachine |
Maximale bewerkingsbreedte: |
250mm |
motorvermogen: |
6.45kw |
Maximale diameter van het werkstuk: |
500 mm |
Naverkoopservice: |
Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
Maatwerkgrootte: |
2440 x 1370 x 1800 mm |
Gewicht: |
4500 kg |
Haven: |
Qingdao Port, China of op verzoek van de klant |

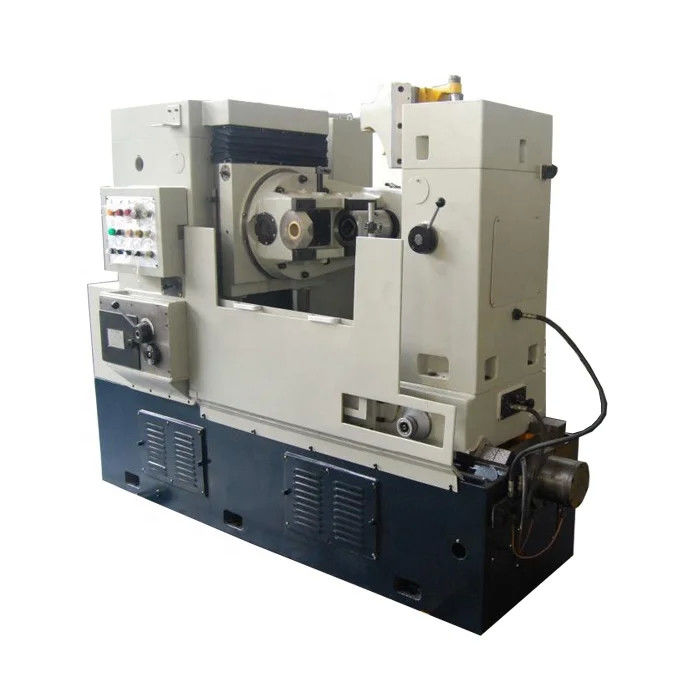

Universal Gear Hobbing Machine High Precision 8mm Modulus Handleiding
Nieuwe High Precision 8mm Modulus Manual Universal Gear Hobbing Machine
Productbeschrijving
De versnellingsmachine van de serie Y3180/Y3150 is vastgemaakt met een verticale kolom en heeft de traditionele indeling van een horizontaal bewegende werktafel, geschikt voor de verwerking van cilindrische versnellingen.wormwiel en korte spline-as in bulkDe machine heeft de volgende kenmerken:
1Verhoogde hoogte voor verticale kolommen en verhoogde slag:De verticale kolom is hoger gemaakt (180/130 mm meer asstrop bij kopschuif dan Y3180/Y3150 van hetzelfde type) om verwerking van grotere tandbreedte mogelijk te maken.
2.De levensduur van snijgereedschappen wordt verlengd door elektrische gereedschapsprong. De langste slag bereikt 180 mm, een dergelijke elektrische gereedschapsprong duurt langer houtplaat en verhoogt de levensduur van de houtplaat aanzienlijk.
3.Hoge precisie en lange levensduur: de machine gebruikt een wormgeweer met een hoge precisie van meer dan vijf graden en een bronzen legeringsmateriaal met een hoge slijtvastheid,een lange levensduur en een stabiele nauwkeurigheid.
4.Hoger werktuigversnelling toegestaan: rollende lagers vervangen de traditionele lagers langs de platen om een grotere rotatiesnelheid van de werktuigen mogelijk te maken.
5De terugslagbalanscilinder is betrokken wanneer de werktuigstaaf in de axiale richting beweegt, waardoor de ruimte tussen de loodschroeven effectief wordt verminderd en trillingen worden geëlimineerd.
6Een handige hydraulisch aangedreven structuur vermindert zowel de niet-snijtijd als de gebruikstijd van de snijgereedschappen.
7.De buitenste steun van de kleine staafstapel heeft de scharnierstructuur en kan gemakkelijk naar buiten worden geopend, wat handig is voor het ophangen van onderdelen met grotere diameters ((Y3180).
Technische gegevens van de versnellingsmachine:
|
Termijnen
|
Y3150
|
Y3180
|
|
Max.diameter van het werkstuk (zonder rugkolom/met rugkolom) mm
|
500/500
|
800/550
|
|
Max. modulus mm
|
8/6
|
10/8
|
|
Maximale bewerkingsbreedte mm
|
350
|
500
|
|
Minimale tandwielen van het hobbergetje (Z/K)
|
5
|
7
|
|
Max. verplaatsing van het voertuig in verticale richting mm
|
430
|
530
|
|
Max. spiraalhoek bij het draaien van het scheefgetal
|
± 45°
|
± 45°
|
|
Afstand tussen de as van de snijmachine en het oppervlak van de werktafel, mm
|
235 tot en met 665
|
235 tot en met 765
|
|
Spindelconner
|
MT.5
|
MT.5
|
|
Maximale afmeting van de snijmachine mm
|
Φ160×180
|
Φ160×180
|
|
Max. axiale beweging van de snijmachine mm
|
|
180
|
|
Diameter van de wisselbare hobbelbalk, mm
|
22,27,32
|
27,32,40
|
|
afstand van het midden van de kookplaat tot het midden van de werktafel mm
|
30 ~ 330
|
50 tot 550
|
|
Snel bewegende snelheid van de werktafel mm
|
50
|
50
|
|
Buitenste diameter/boordiameter van de werktafel, mm
|
510/80
|
650/80
|
|
snelheidsstappen van de spindel
|
9
|
8
|
|
Spindelversnellingsbereik rpm
|
40 tot 250
|
40 tot 200
|
|
axiale voedingsbereik mm/omwenteling
|
12 stappen 0,4~4
|
12 stappen 0,4~4
|
|
vermogen van de hoofdmotor met synchro-toerental kw/rpm
|
4/1500
|
5.5/1500
|
|
vermogen van snelle asmotoren met synchro-toerental kw/rpm
|
1.1/1500
|
|
Vermogen van de snelle werktafelmotor met synchro-snelheid kw/rpm
|
1.1/1000
|
1.1/1000
|
|
Vermogen van de pompmotor met synchro-snelheid kw/rpm
|
4500
|
5800
|
|
Nettogewicht kg
|
4500
|
5800
|
|
Algemene grootte mm
|
2440×1270×1920
|
2765×1420×2030
|
Details Beschrijving:
andere, met een breedte van niet meer dan 15 mm
Verpakking en verzending
Betalingsvoorwaarden
We gebruiken meestal T/T, L/C.
T/T:T/T 30% vooraf, het saldo moet na controle vóór levering worden betaald
Voordat de levering, zullen we u de foto's van de afgewerkte machines te sturen en u welkom om te komen naar onze fabriek voor inspectie
Verpakkingswijze
FCL&LCL-exportstandaard in container van 20/40 voet
FCL:Zeewaardig pakket,machine is in een container bevestigd en de reserveonderdelen zijn in houten dozen verpakt
Vervoer
MSK/MSC/APL/EMC/PIL enzovoort
Garantie
12 maanden onder normaal gebruik, behalve voor slijtagelementen
Onze diensten
1. 24 Uren later. verkoopdienst doorE-post ofPLieverd.
2. 100%rDe responsgraad.
3.Ingenieurs beschikbaar voor dienst in het buitenland.
4. OEMsdienstverleningisbeschikbaar
5. Garantie: 12 maanden, na de garantieperiode, alle onderdelen die aan u worden aangeboden metfabriekDe prijs.
