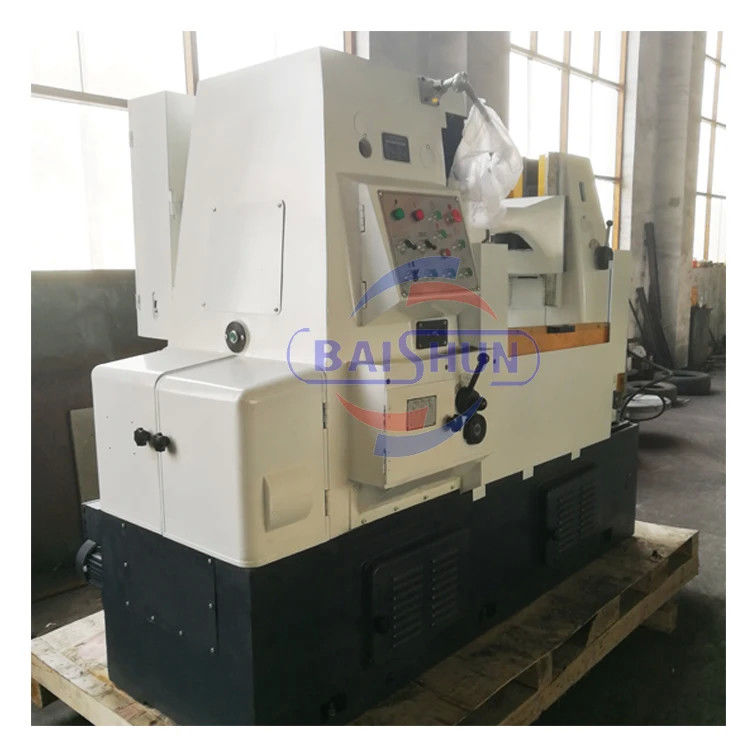

Y3150E Verwerkingsmachine voor cilindrische tandwielraten
Verstelbandspoelmachine basismachine introductie:
De versnellingsbak van de serie Y3150 is vastgemaakt met verticale kolommen en heeft de traditionele indeling van een horizontaal bewegende werktafel, geschikt voor de verwerking van cilindrische versnellingen.wormwiel en korte spline-as in bulk, in verpakking of in een enkel werkstuk.
Verhoogde hoogte voor verticale kolom en verhoogde slag:De verticale kolom is hoger gemaakt (180/130 mm meer asstrop bij kopschuif dan Y3180/Y3150 van hetzelfde type) om verwerking van grotere tandbreedte mogelijk te maken.
De levensduur van snijgereedschappen wordt verlengd door elektrische gereedschapsprong.
1. De versnellingsmachine van het model Y3150E is geschikt voor het snijden van spors en spiraalvormige versnellingen, wormwielen, tandwielen en korte spindelschachten in de kleine of serieproductie.
2De machine wordt gekenmerkt door een goede stijfheid, hoge werknauwkeurigheid, eenvoudige bediening en eenvoudige installatieprocedure.
3Bovendien is de machine uitgerust met een automatische afsluiting en veiligheidsbeveiligingsmechanismen en een automatisch smeersysteem.
4. Geïmporteerde hydraulische componenten kunnen volgens de eisen van de klant voor de machine worden gebruikt.tangentiële kookplaat hoofd is ook beschikbaar voor speciale bestelling om worm wielen te snijden onder tangentiële voedingsmodus.
Specificatie van de tandwielspeler:
| Model |
Y3150E |
Y3180H |
| Maximale werkstukdiameter ((met achterste kolom/zonder achterste kolom) |
350 mm/500 mm |
550 mm/800 mm |
| Maximale hobbelmodulus |
8 mm |
10 mm |
| Maximale verwerkingsbreedte |
250 mm |
300 mm |
| Min. verwerkingsapparatuur |
Z/K=6 |
Z/K=8 |
| Maximale verticale verplaatsing van de gereedschapspal |
300 mm |
350 mm |
| Max swiver engel van gereedschapspost |
± 240° |
± 240° |
| Afstand tussen snijas en werktafel |
235 tot en met 535 mm |
235 tot en met 585 mm |
| Spindelconic |
Morse 5 |
Morse 5 |
| Hoofddameter |
160 mm |
180 mm |
| Maximale axiale beweging van de snijmachine |
- Ik heb het niet. |
50 mm |
| Hob-abor diameters |
Φ22,Φ27,Φ32MM |
Voor de toepassing van deze verordening geldt dat de in punt 6.2.3 van de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde vergunningen worden verleend. |
| Afstand tussen het midden van de as van de plank en de werktafel |
30-330 mm |
50-550 mm |
| Opening van de werktafel |
80 mm |
80 mm |
| met een breedte van niet meer dan 50 mm |
Morse 5 |
Morse 5 |
| Diameter van de werktafel |
520 mm |
650 mm |
| Spindel draai snelheid en bereik |
9Niveau 40-250R/min. |
8Niveau 40-200R/min |
| De snelheid van het werktuig |
≤ 540 mm/min |
≤ 540 mm/min |
| Snel bewegende snelheid van de werktafel |
≤ 500 mm/min |
≤ 500 mm/min |
| Afstand tussen werktafel |
400-600 mm |
400-600 mm |
| Axialvoertempo en -graad |
12Niveau 0,4-4MM/R |
12Niveau 0,4-4MM/R |
| hoofdmotorvermogen en synchro-snelheid |
N=4Kw 1500 R/min |
N=5,5Kw 1500R/min |
| Gewicht van de machine |
4500 kg |
5500 kg |
| Algemene afmetingen |
2440*1370*1800MM |
2752*1490*1870MM |
Verpakkingstype van de versnellingsmachine:
Onze garantie en diensten over de versnellingsmachine:
De garantieperiode en de reactie worden beperkt tot 12 maanden vanaf de datum van de ontvangst van de bevestiging.een gebrekkig of een probleem dat niet is veroorzaakt door onjuiste werking, kosteloos door de leverancier wordt gerepareerd of vervangen;.
1Alle vragen worden binnen 12 uur beantwoord.
2. Professionele fabrikant, welkom om onze fabriek te bezoeken op elk gewenst moment
3. OEM-diensten zijn welkom, en we kunnen u helpen om uw logo, bedrijfsinformatie enz. op onze producten en pakket te drukken.
4. Hoogwaardige, mode ontwerpen, redelijke en concurrerende prijs en snelle doorlooptijd
5. Naverkoopservice
6Sneller leveren.
7Bescherming van uw verkoopruimte, ontwerpideeën en al uw privé-informatie
U kunt betalen voor de bestelling via: T/T, western union, L/C op zicht.
