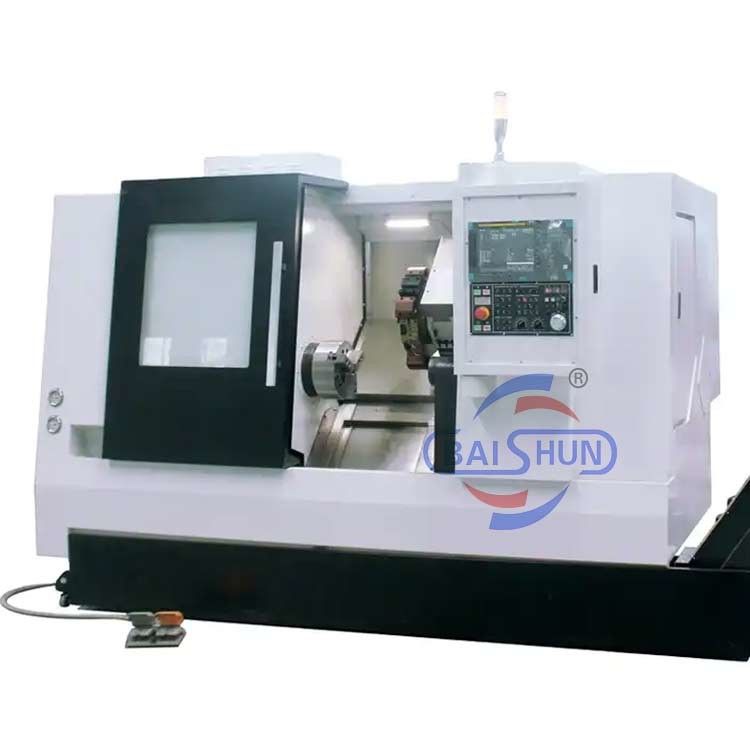

TCK560 Metalen Slant Bed CNC draaimachine Automatische hoge precisie

Name: TCK560 Metalen Slant Bed CNC draaimachine Automatische hoge precisie
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: China

Merknaam: BAISHUN

Certificering: ISO

Modelnummer: TCK550

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 set

Prijs: negotiable

Verpakking Details: Export standaard houten behuizing pakket

Levertijd: 30-35 het werkdagen

Betalingscondities: L/C, T/T, Western Union

Levering vermogen: 50 reeks per Maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Metalen Slant Bed CNC draaibank machine, TCK560, CNC draaibank Automatisch


Max. Spindel snelheid:	CNC van het hellingsbed Draaibankmachine	Max. roterende diameter over het bed:	540 mm
Max. draaidiameter over de glijbaan:	270mm	Max. verwerking lengte:	700 mm
Positioneringsnauwkeurigheid:	±0,016 mm	X Reis:	220mm
Z reizen:	750mm	Toepasselijke sectoren:	metaal het werken
Tailstock:	Handleiding	Kracht:	7.5 kW
Gewicht van de machine:	3800mm	Pakket:	Export standaard houten behuizing

Max. Spindel snelheid:	CNC van het hellingsbed Draaibankmachine
Max. roterende diameter over het bed:	540 mm
Max. draaidiameter over de glijbaan:	270mm
Max. verwerking lengte:	700 mm
Positioneringsnauwkeurigheid:	±0,016 mm
X Reis:	220mm
Z reizen:	750mm
Toepasselijke sectoren:	metaal het werken
Tailstock:	Handleiding
Kracht:	7.5 kW
Gewicht van de machine:	3800mm
Pakket:	Export standaard houten behuizing

TCK560 Metalen Slant Bed CNC draaimachine Automatische hoge precisie

TCK550 CNC draaibank Automatische hoge precisie Metalen Slant Bed CNC draaibank Machine

TCK550 series CNC horizontal lathe is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many yearsDe maximale bewerkingsdiameter van de werktuigmachine is φ380 mm en de maximale bewerkingslengte 315 mm.De nieuw ontworpen mainframe structuur en betrouwbaar assemblageproces maken de TCK-serie werktuigmachines volledig geüpgraded. Met stabiele en betrouwbare productprestaties en innovatief ergonomisch ontwerp, de TCK-serie Het zal ongetwijfeld een leider in de industrie worden.draadjes draaienIn het ontwerp moet de stijfheid van de hoofdschacht, het bed, de staart en andere onderdelen redelijk worden afgestemd.die de stijfheid van de hele machine sterk verbetert en de stabiliteit tijdens zwaar snijden garandeert. Daarom kan de bewerkingsnauwkeurigheid van de buitenste cirkel van deze werktuigmachine IT6~IT7 niveau bereiken.en hoogprecisiebewerking van roterende lichaamsdelen in industrieën zoals auto's, motoren, lagers en hydraulische apparatuur.

Productparameters

Hoofdtechnische gegevens		Eenheid	TCK550	TCK40-750	TCK40-1000
Omvang van de werkzaamheden	Maximale draaidiameter op het bed	mm	¥540	¥540	¥540
	Maximale draaidiameter op de glijbaan	mm	¥270	¥270	¥270
	Maximale verwerkingsdiameter	mm	¥400	¥400	¥400
	Maximale verwerkingslengte	mm	700	700	900
Spindel	Maximale spindelomzet	r/min	4000	4000	4000
	Spindeluitstroom	mm	0.008/300	0.008/300	0.008/300
	Spindel door de diameter van het gat	mm	₹ 65	₹ 65	₹ 65
	Barcapaciteit	mm	₹ 48	₹ 48	₹ 48
	Hydraulische schok	Inch	8	8	8
	Spindelmotorvermogen	kw	7.5	7.5	7.5
een slag	Vervoer op de X-as	mm	220	220	220
een slag	Z-asvervoer	mm	750	750	1000
Voeder	X-as snel bewegen	m/min	20	20	20
	Z-as snel bewegen	m/min	20	20	20
	Snijvoer	mm/min	1-6000	1-6000	1-6000
Staartbestand	Staartstrekking	mm	550/handleiding	550/handleiding	800/handleiding
Staartbestand	Tail stock sleeve stroke	mm	120/ hydraulisch/handmatig
Gids	Hoek van kanteling van de bedraai	Deg.	30	30	30
Gids	Type		Lijnleidingsweg	Lijnleidingsweg	Lijnleidingsweg
Precisie	positioneringsnauwkeurigheid	mm	0.016	0.016	0.016
Precisie	Herhaalbaarheid	mm	0.008	0.008	0.008
andere	Gewicht van de machine	kg	3800	3800	4200
andere	Afmetingen	mm	2920x1680x2070	2920x1680x2070	3200x1680x2070

Foto's van machines:

CNC-systeem

TCK560 Metalen Slant Bed CNC draaimachine Automatische hoge precisie 2

Hoofdconfiguratie

TCK560 Metalen Slant Bed CNC draaimachine Automatische hoge precisie 3

Montageproces en kwaliteitscontrole

TCK560 Metalen Slant Bed CNC draaimachine Automatische hoge precisie 4
