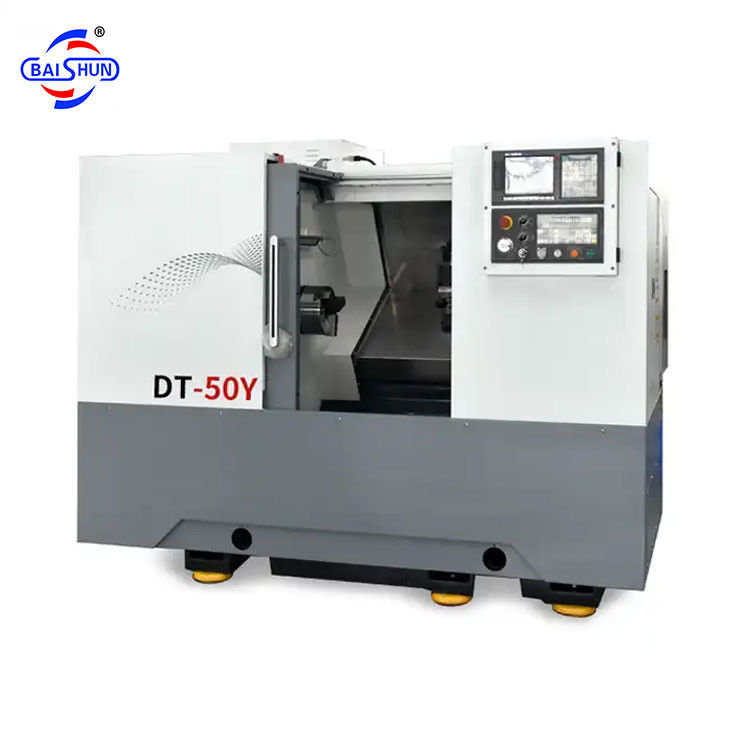

Hoogspannend metalen draaibank voor zwaar werk OEM Slant Bed CNC draaibank machine prijs
Deze werktuigmachine heeft een maximumdiameter van φ360 mm en een maximumlengte van 500 mm voor bewerking.We hebben de TCK50 serie machines bijgewerkt met een nieuw ontworpen mainframe structuur en een betrouwbaar assemblageprocesMet zijn stabiele prestaties en innovatieve ergonomische ontwerp, zal de TCK-serie ongetwijfeld een marktleider worden.en zowel de binnenste als de buitenste oppervlakken van roterende voorwerpenWe hebben zorgvuldig de stijfheid van de hoofdspindel, bed en staart vastgemaakt om de algemene stabiliteit tijdens zwaar snijden aanzienlijk te verbeteren.de bewerkingsnauwkeurigheid van het buitenste cirkelvormige oppervlak kan IT6 tot IT7 bereikenDeze veelzijdige werktuigmachine is vooral geschikt voor efficiënte, grootschalige en hoge precisie bewerking van draaiende onderdelen in industrieën zoals automobiel, elektriciteit, lagers en hydraulische.
1.1 Deze serie werktuigmachines is de belangrijkste uitvoerrijpe producten van het bedrijf, de machine structuur is compact, mooi en aangenaam uiterlijk, spindel koppel, hoge stijfheid,stabiele en betrouwbare prestaties, met een uitstekende nauwkeurigheid.
1.2 Met behulp van een 30° of 45°) totale hellingsstructuur van het bed, voorzien van een hoogprecieze voorbeladen lineaire Taiwan-rolgeleider, heeft de machine een hoge positiegewogenheid, een soepele scheurverwijdering,met een vermogen van meer dan 10 W,.
1.3 Het is gemaakt van een hoge-precisie spindel-eenheid en spindeldoos.
Beschrijving van de spin:
Hoogprecisie spindellagerset en precisie assemblage en dynamische balans test van de spindel, om hoge precisie, laag geluid, sterke stijfheid te garanderen.
| Hoofdtechnische gegevens |
Eenheid |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Omvang van de werkzaamheden |
Maximale draaidiameter op het bed |
mm |
¥540 |
¥540 |
¥540 |
| Maximale draaidiameter op de glijbaan |
mm |
¥270 |
¥270 |
¥270 |
| Maximale verwerkingsdiameter |
mm |
¥400 |
¥400 |
¥400 |
| Maximale verwerkingslengte |
mm |
700 |
700 |
900 |
| Spindel |
Maximale spindelomzet |
r/min |
4000 |
4000 |
4000 |
| Spindeluitstroom |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel door de diameter van het gat |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barcapaciteit |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische schok |
Inch |
8 |
8 |
8 |
| Spindelmotorvermogen |
kw |
7.5 |
7.5 |
7.5 |
| een slag |
Vervoer op de X-as |
mm |
220 |
220 |
220 |
| Z-asvervoer |
mm |
750 |
750 |
1000 |
| Voeder |
X-as snel bewegen |
m/min |
20 |
20 |
20 |
| Z-as snel bewegen |
m/min |
20 |
20 |
20 |
| Snijvoer |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Staartbestand |
Staartstrekking |
mm |
550/handleiding |
550/handleiding |
800/handleiding |
| Tail stock sleeve stroke |
mm |
120/ hydraulisch/handmatig |
| Gids |
Hoek van kanteling van de bedraai |
Deg. |
30 |
30 |
30 |
| Type |
|
Lijnleidingsweg |
Lijnleidingsweg |
Lijnleidingsweg |
| Precisie |
positioneringsnauwkeurigheid |
mm |
0.016 |
0.016 |
0.016 |
| Herhaalbaarheid |
mm |
0.008 |
0.008 |
0.008 |
| andere |
Gewicht van de machine |
kg |
3800 |
3800 |
4200 |
| Afmetingen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Foto's van machines:
Montageproces en kwaliteitscontrole
