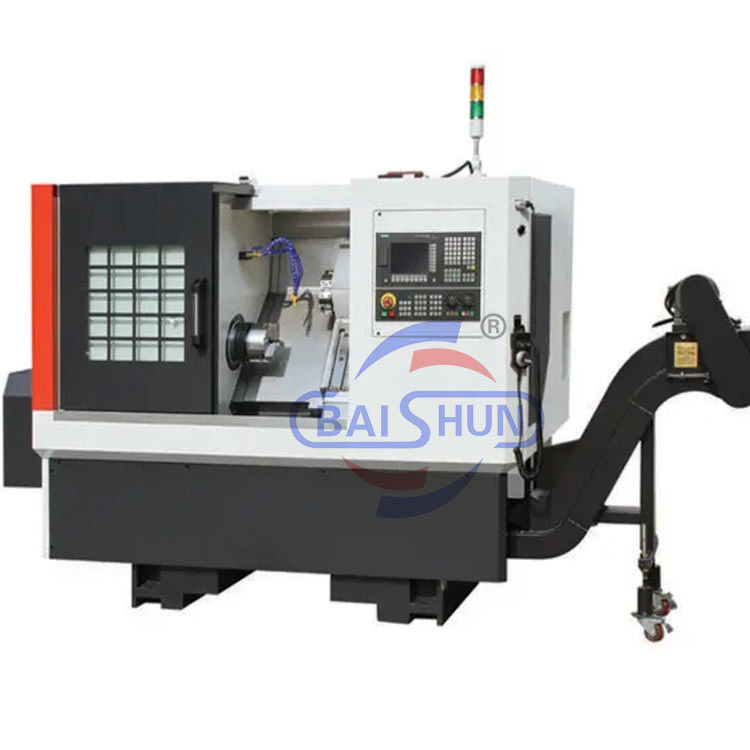

De CNC-slijpbeddraaibank is een kwalitatief hoogwaardig product dat we ontwierpen en bouwden op basis van de marktvraag en de uitgebreide ervaring van onze fabriek in het maken van horizontale CNC-draaibanden gedurende vele jaren.Deze werktuigmachine heeft een maximale diameter van φ360 mm en een maximale lengte van 500 mm voor bewerkingDe TCK50-serie is verbeterd met een nieuw ontworpen mainframe-structuur en een betrouwbaar assemblageproces.De TCK50-serie zal ongetwijfeld een marktleider wordenDeze draaibank kan schachten, schijven, draden, bogen, kegels en zowel de binnen- als buitenoppervlakken van roterende objecten verwerken.en staart om de algemene stabiliteit tijdens zwaar snijden aanzienlijk te verbeteren. Als gevolg hiervan kan de bewerkingsnauwkeurigheid van het buitenste cirkelvormige oppervlak IT6 tot IT7-niveau bereiken.en hoogprecisiebewerking van draaiende onderdelen in industrieën zoals de automobielindustrie, elektrische, lagers en hydraulische.
1.1 Deze serie werktuigmachines is de belangrijkste uitvoerrijpe producten van het bedrijf, de machine structuur is compact, mooi en aangenaam uiterlijk, spindel koppel, hoge stijfheid,stabiele en betrouwbare prestaties, met een uitstekende nauwkeurigheid.
1.2 Met behulp van een 30° of 45°) totale hellingsstructuur van het bed, voorzien van een hoogprecieze voorbeladen lineaire Taiwan-rolgeleider, heeft de machine een hoge positiegewogenheid, een soepele scheurverwijdering,met een vermogen van meer dan 10 W,.
1.3 Het is gemaakt van een hoge-precisie spindel-eenheid en spindeldoos.
Beschrijving van de spin:
Hoogprecisie spindellagerset en precisie assemblage en dynamische balans test van de spindel, om hoge precisie, laag geluid, sterke stijfheid te garanderen.
| Hoofdtechnische gegevens |
Eenheid |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Omvang van de werkzaamheden |
Maximale draaidiameter op het bed |
mm |
¥540 |
¥540 |
¥540 |
| Maximale draaidiameter op de glijbaan |
mm |
¥270 |
¥270 |
¥270 |
| Maximale verwerkingsdiameter |
mm |
¥400 |
¥400 |
¥400 |
| Maximale verwerkingslengte |
mm |
700 |
700 |
900 |
| Spindel |
Maximale spindelomzet |
r/min |
4000 |
4000 |
4000 |
| Spindeluitstroom |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel door de diameter van het gat |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barcapaciteit |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische schok |
Inch |
8 |
8 |
8 |
| Spindelmotorvermogen |
kw |
7.5 |
7.5 |
7.5 |
| een slag |
Vervoer op de X-as |
mm |
220 |
220 |
220 |
| Z-asvervoer |
mm |
750 |
750 |
1000 |
| Voeder |
X-as snel bewegen |
m/min |
20 |
20 |
20 |
| Z-as snel bewegen |
m/min |
20 |
20 |
20 |
| Snijvoer |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Staartbestand |
Staartstrekking |
mm |
550/handleiding |
550/handleiding |
800/handleiding |
| Tail stock sleeve stroke |
mm |
120/ hydraulisch/handmatig |
| Gids |
Hoek van kanteling van de bedraai |
Deg. |
30 |
30 |
30 |
| Type |
|
Lijnleidingsweg |
Lijnleidingsweg |
Lijnleidingsweg |
| Precisie |
positioneringsnauwkeurigheid |
mm |
0.016 |
0.016 |
0.016 |
| Herhaalbaarheid |
mm |
0.008 |
0.008 |
0.008 |
| andere |
Gewicht van de machine |
kg |
3800 |
3800 |
4200 |
| Afmetingen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Foto's van machines:
Montageproces en kwaliteitscontrole
