De CNC-slijpbeddraaibank is een kwalitatief hoogwaardig product dat we ontwierpen en bouwden op basis van de marktvraag en de uitgebreide ervaring van onze fabriek in het maken van horizontale CNC-draaibanden gedurende vele jaren.Deze werktuigmachine heeft een maximale diameter van φ360 mm en een maximale lengte van 500 mm voor bewerkingDe TCK50-serie is verbeterd met een nieuw ontworpen mainframe-structuur en een betrouwbaar assemblageproces.De TCK50-serie zal ongetwijfeld een marktleider wordenDeze draaibank kan schachten, schijven, draden, bogen, kegels en zowel de binnen- als buitenoppervlakken van roterende objecten verwerken.en staart om de algemene stabiliteit tijdens zwaar snijden aanzienlijk te verbeteren. Als gevolg hiervan kan de bewerkingsnauwkeurigheid van het buitenste cirkelvormige oppervlak IT6 tot IT7-niveau bereiken.en hoogprecisiebewerking van draaiende onderdelen in industrieën zoals de automobielindustrie, elektrische, lagers en hydraulische.
Schroeven en moeren worden in de werkplaats met constante temperatuur verwerkt, geslepen, gemonteerd en kwaliteitscontrole ondergaan, waardoor de stabiliteit van hoge precisie kan worden gewaarborgd.Het gebruik van de wrijvingscoëfficiënt van de spoorlijn is gering, snelle snelheid, hoge precisie.
Beschrijving van de staart:
De hydraulische staart wordt verwerkt door handmatige (of hydraulische) aanpassing, handmatig (of hydraulisch) vergrendelen en hydraulisch zuiger drukken op het werkstuk.
Beschrijving van het smeersysteem van het werktuig:
RBCLB-3ZK positieve verplaatsing smeerpomp, automatische smeer, voornamelijk op de bedgeleiderrail en de achterplaat dovetail oppervlakte,bolschroef en moer smeeroppervlak ononderbroken olievoorziening.
| Hoofdtechnische gegevens |
Eenheid |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Omvang van de werkzaamheden |
Maximale draaidiameter op het bed |
mm |
¥540 |
¥540 |
¥540 |
| Maximale draaidiameter op de glijbaan |
mm |
¥270 |
¥270 |
¥270 |
| Maximale verwerkingsdiameter |
mm |
¥400 |
¥400 |
¥400 |
| Maximale verwerkingslengte |
mm |
700 |
700 |
900 |
| Spindel |
Maximale spindelomzet |
r/min |
4000 |
4000 |
4000 |
| Spindeluitstroom |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel door de diameter van het gat |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barcapaciteit |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische schok |
Inch |
8 |
8 |
8 |
| Spindelmotorvermogen |
kw |
7.5 |
7.5 |
7.5 |
| een slag |
Vervoer op de X-as |
mm |
220 |
220 |
220 |
| Z-asvervoer |
mm |
750 |
750 |
1000 |
| Voeder |
X-as snel bewegen |
m/min |
20 |
20 |
20 |
| Z-as snel bewegen |
m/min |
20 |
20 |
20 |
| Snijvoer |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Staartbestand |
Staartstrekking |
mm |
550/handleiding |
550/handleiding |
800/handleiding |
| Tail stock sleeve stroke |
mm |
120/ hydraulisch/handmatig |
| Gids |
Hoek van kanteling van de bedraai |
Deg. |
30 |
30 |
30 |
| Type |
|
Lijnleidingsweg |
Lijnleidingsweg |
Lijnleidingsweg |
| Precisie |
positioneringsnauwkeurigheid |
mm |
0.016 |
0.016 |
0.016 |
| Herhaalbaarheid |
mm |
0.008 |
0.008 |
0.008 |
| andere |
Gewicht van de machine |
kg |
3800 |
3800 |
4200 |
| Afmetingen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

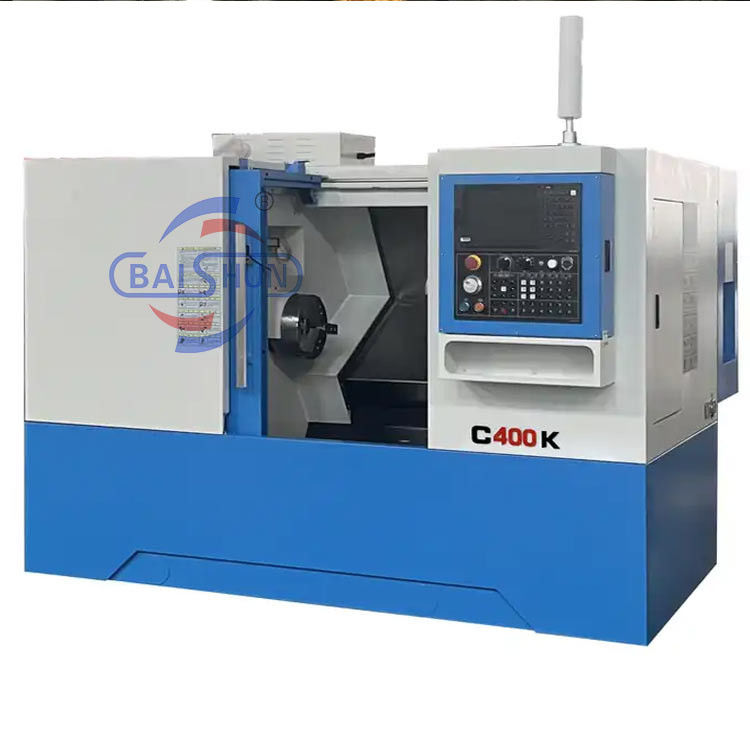

Foto's van machines:
Montageproces en kwaliteitscontrole
