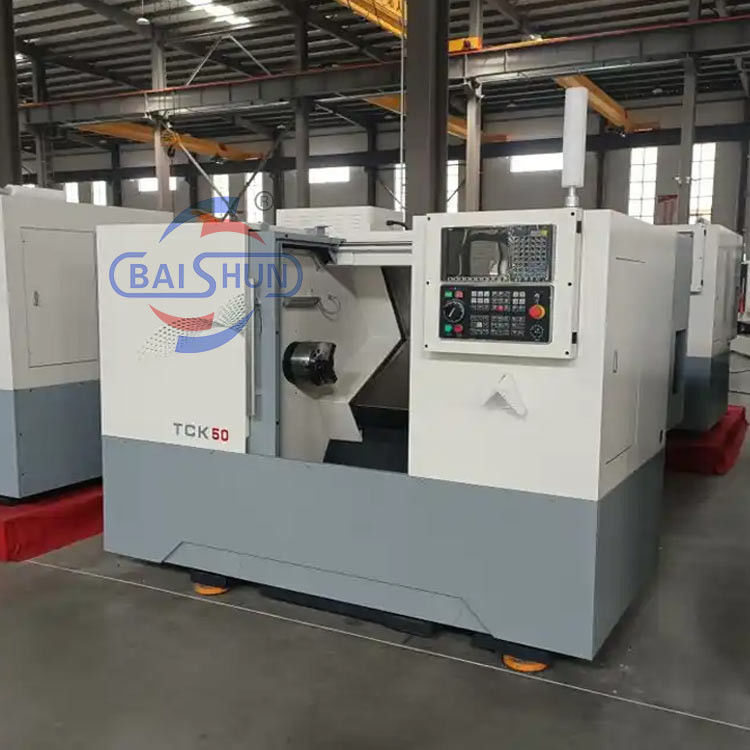

De CNC-slijpbeddraaibank is een kwalitatief hoogwaardig product dat we ontwierpen en bouwden op basis van de marktvraag en de uitgebreide ervaring van onze fabriek in het maken van horizontale CNC-draaibanden gedurende vele jaren.Deze werktuigmachine heeft een maximale diameter van φ360 mm en een maximale lengte van 500 mm voor bewerkingDe TCK50-serie is verbeterd met een nieuw ontworpen mainframe-structuur en een betrouwbaar assemblageproces.De TCK50-serie zal ongetwijfeld een marktleider wordenDeze draaibank kan schachten, schijven, draden, bogen, kegels en zowel de binnen- als buitenoppervlakken van roterende objecten verwerken.en staart om de algemene stabiliteit tijdens zwaar snijden aanzienlijk te verbeteren. Als gevolg hiervan kan de bewerkingsnauwkeurigheid van het buitenste cirkelvormige oppervlak IT6 tot IT7-niveau bereiken.en hoogprecisiebewerking van draaiende onderdelen in industrieën zoals de automobielindustrie, elektrische, lagers en hydraulische.
1. 30 graden helling, tweemaal verouderingsbehandeling van de hele machinebedstructuur, hoge stijfheid en precisie stabiliteit.
2. Import van precisie-kogelschroef en lineaire geleidingsrail, realiseren van de H-niveau bewerking.
3. Hoogprecisie spindel eenheid,hydraulisch klemsysteem om de soepele werking van de hogesnelheidsspindel te verzekeren.
4Lineaire band gereedschap frame structuur, goede herhaalbaarheid, hoge algemene efficiëntie.
5De sappige interne ruimte, lange slag, upgrading van het bereik
6. ingebouwde achterste automatische chipconveyorstructuur, transformatie van meerdere automatische productielijnen is redelijker.
| Hoofdtechnische gegevens |
Eenheid |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Omvang van de werkzaamheden |
Maximale draaidiameter op het bed |
mm |
¥540 |
¥540 |
¥540 |
| Maximale draaidiameter op de glijbaan |
mm |
¥270 |
¥270 |
¥270 |
| Maximale verwerkingsdiameter |
mm |
¥400 |
¥400 |
¥400 |
| Maximale verwerkingslengte |
mm |
700 |
700 |
900 |
| Spindel |
Maximale spindelomzet |
r/min |
4000 |
4000 |
4000 |
| Spindeluitstroom |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel door de diameter van het gat |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barcapaciteit |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische schok |
Inch |
8 |
8 |
8 |
| Spindelmotorvermogen |
kw |
7.5 |
7.5 |
7.5 |
| een slag |
Vervoer op de X-as |
mm |
220 |
220 |
220 |
| Z-asvervoer |
mm |
750 |
750 |
1000 |
| Voeder |
X-as snel bewegen |
m/min |
20 |
20 |
20 |
| Z-as snel bewegen |
m/min |
20 |
20 |
20 |
| Snijvoer |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Staartbestand |
Staartstrekking |
mm |
550/handleiding |
550/handleiding |
800/handleiding |
| Tail stock sleeve stroke |
mm |
120/ hydraulisch/handmatig |
| Gids |
Hoek van kanteling van de bedraai |
Deg. |
30 |
30 |
30 |
| Type |
|
Lijnleidingsweg |
Lijnleidingsweg |
Lijnleidingsweg |
| Precisie |
positioneringsnauwkeurigheid |
mm |
0.016 |
0.016 |
0.016 |
| Herhaalbaarheid |
mm |
0.008 |
0.008 |
0.008 |
| andere |
Gewicht van de machine |
kg |
3800 |
3800 |
4200 |
| Afmetingen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Foto's van machines:
Montageproces en kwaliteitscontrole
