De TCK-serie CNC-draaibank is een hoogwaardig product ontworpen en geproduceerd door ons bedrijf om te voldoen aan de behoeften van de marktontwikkeling.,en innerlijke en buitenste oppervlakken van roterende onderdelen, en efficiënte, grootschalige en hoge precisie verwerking van roterende onderdelen uit te voeren.
Standaardconfiguratie:
- GSK988TA besturingssysteem;
- - - - - - - - - - - - - - - - - -
-8 station servo torent;
- Zonder hydraulische staart;
Optioneel:
- Siemens 808D, Fanucci-TF, Syntec 22TA, Mitsubishi;
- 3-kaak 10 "hydraulische chuck;
-12 stations servo toren;
-Hydraulische staart;
-Chipconveyor;
-Automatische servo-staafvoerder en onderdelenvanger;
| Hoofdtechnische gegevens |
Eenheid |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Omvang van de werkzaamheden |
Maximale draaidiameter op het bed |
mm |
¥540 |
¥540 |
¥540 |
| Maximale draaidiameter op de glijbaan |
mm |
¥270 |
¥270 |
¥270 |
| Maximale verwerkingsdiameter |
mm |
¥400 |
¥400 |
¥400 |
| Maximale verwerkingslengte |
mm |
700 |
700 |
900 |
| Spindel |
Maximale spindelomzet |
r/min |
4000 |
4000 |
4000 |
| Spindeluitstroom |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel door de diameter van het gat |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barcapaciteit |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische schok |
Inch |
8 |
8 |
8 |
| Spindelmotorvermogen |
kw |
7.5 |
7.5 |
7.5 |
| een slag |
Vervoer op de X-as |
mm |
220 |
220 |
220 |
| Z-asvervoer |
mm |
750 |
750 |
1000 |
| Voeder |
X-as snel bewegen |
m/min |
20 |
20 |
20 |
| Z-as snel bewegen |
m/min |
20 |
20 |
20 |
| Snijvoer |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Staartbestand |
Staartstrekking |
mm |
550/handleiding |
550/handleiding |
800/handleiding |
| Tail stock sleeve stroke |
mm |
120/ hydraulisch/handmatig |
| Gids |
Hoek van kanteling van de bedraai |
Deg. |
30 |
30 |
30 |
| Type |
|
Lijnleidingsweg |
Lijnleidingsweg |
Lijnleidingsweg |
| Precisie |
positioneringsnauwkeurigheid |
mm |
0.016 |
0.016 |
0.016 |
| Herhaalbaarheid |
mm |
0.008 |
0.008 |
0.008 |
| andere |
Gewicht van de machine |
kg |
3800 |
3800 |
4200 |
| Afmetingen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

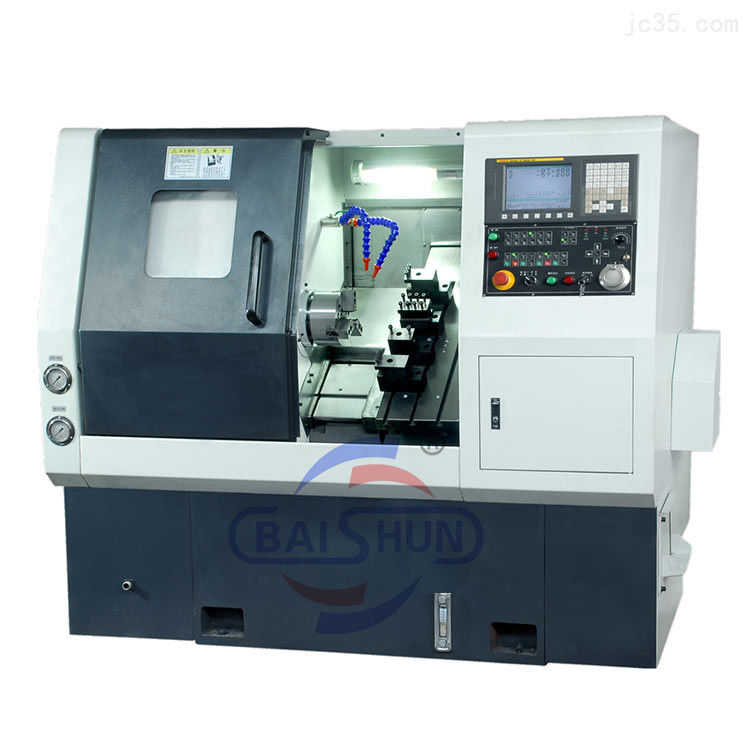

Foto's van machines:
Montageproces en kwaliteitscontrole
