CNC draaibank neemt doos structuur bed, hoge sterkte Mihanna gietijzer, compacte structuur, goede sterkte, geschikte hardheid, lage wrijvingscoëfficiënt, en heeft zelf smering,integrale doosstructuur van de basisbedDe machine heeft de functie van trillingsabsorptie, vermindert het verlies van gereedschap, verbetert de kwaliteit van het werkstuk.Met een hoge prestatie-prijsverhouding, compacte en redelijke lay-out, hoge snelheid, hoge precisie, hoge stijfheid en rijke configuratie, biedt de garantie van hoge efficiëntie en hoge betrouwbaarheid voor de gebruikers.
1.TCK Slant Bed CNC draaibank adopteert45 °de hellende indeling en de geïntegreerde basisstructuur van het bed, die de buig- en torsiestrijdheid, de hoge stijfheid en de hoge stabiliteit van de machine aanzienlijk verbeteren, een sterke garantie.
2.De spindel-eenheid voor de assemblage van de spindel, het gebruik van NSK-spindellagers van hoge precisie, de hele spindel, precisie van de eenheid, goede stijfheid en heeft een ideale prestatie.Door middel van een strenge dynamische balanstest, het spindelsysteem heeft een hoge nauwkeurigheid, een goede nauwkeurigheidsbehoud, kleine thermische vervorming, goede thermische stabiliteit, de hoogste snelheid tot2600 t/min.
3.TCK Slant Bed CNC Lathe Machine configuratie hydraulische mes toren, om gebruikers te voorzien van handige, praktische en betrouwbare verwerkingsonderdelen.
4.TCK Slant Bed CNC draaimachine biedt de gebruiker met een perfect hydraulisch en smeersysteem, met behulp van hoogwaardige hydraulische pomp en hydraulische, klep en andere componenten,het aantal mislukkingen aanzienlijk verminderenHet ontwerp van het hydraulische en smeersysteem is eenvoudig en betrouwbaar.
5.De aandrijvende motor en de kogelschroef nemen de elastische koppeling aan, de transmissie heeft geen vrije ruimte, de nauwkeurigheid is hoog, heeft de goede beschermingsfunctie van de werktuigmachine.
6.Dit gereedschap kan servomotor kiezen
| Hoofdtechnische gegevens |
Eenheid |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Omvang van de werkzaamheden |
Maximale draaidiameter op het bed |
mm |
¥540 |
¥540 |
¥540 |
| Maximale draaidiameter op de glijbaan |
mm |
¥270 |
¥270 |
¥270 |
| Maximale verwerkingsdiameter |
mm |
¥400 |
¥400 |
¥400 |
| Maximale verwerkingslengte |
mm |
700 |
700 |
900 |
| Spindel |
Maximale spindelomzet |
r/min |
4000 |
4000 |
4000 |
| Spindeluitstroom |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel door de diameter van het gat |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barcapaciteit |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische schok |
Inch |
8 |
8 |
8 |
| Spindelmotorvermogen |
kw |
7.5 |
7.5 |
7.5 |
| een slag |
Vervoer op de X-as |
mm |
220 |
220 |
220 |
| Z-asvervoer |
mm |
750 |
750 |
1000 |
| Voeder |
X-as snel bewegen |
m/min |
20 |
20 |
20 |
| Z-as snel bewegen |
m/min |
20 |
20 |
20 |
| Snijvoer |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Staartbestand |
Staartstrekking |
mm |
550/handleiding |
550/handleiding |
800/handleiding |
| Tail stock sleeve stroke |
mm |
120/ hydraulisch/handmatig |
| Gids |
Hoek van kanteling van de bedraai |
Deg. |
30 |
30 |
30 |
| Type |
|
Lijnleidingsweg |
Lijnleidingsweg |
Lijnleidingsweg |
| Precisie |
positioneringsnauwkeurigheid |
mm |
0.016 |
0.016 |
0.016 |
| Herhaalbaarheid |
mm |
0.008 |
0.008 |
0.008 |
| andere |
Gewicht van de machine |
kg |
3800 |
3800 |
4200 |
| Afmetingen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

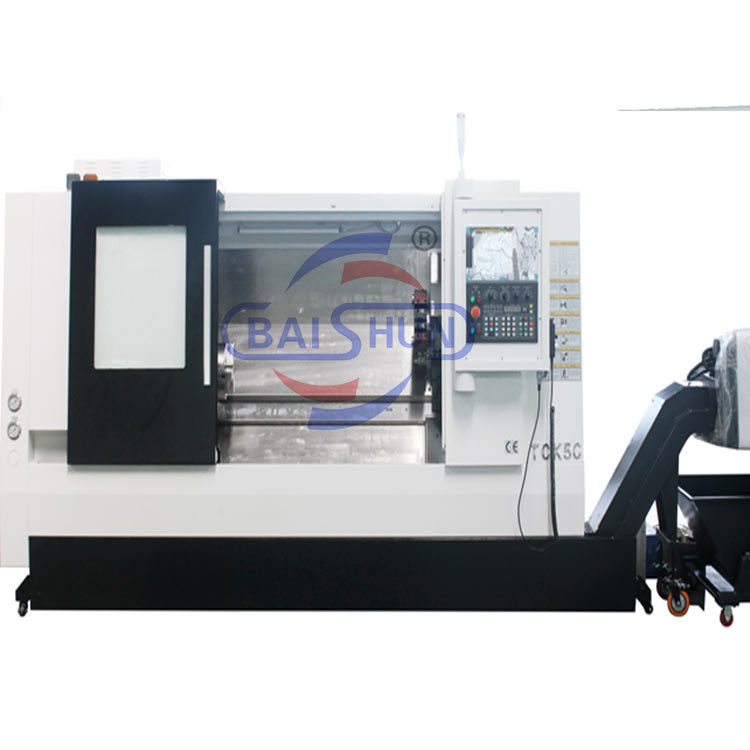

Foto's van machines:
Montageproces en kwaliteitscontrole
