Deze serie draaibank wordt voornamelijk gebruikt om vele soorten draaibankwerkzaamheden uit te voeren, zoals het draaien van het eindvlak, cilindrisch, binnengat en metrische draad, inchdraad, modulusdraad, diameterdraad.Draai de conic met bovenste glijDe machine heeft een grote vermogen en is zeer geschikt voor het boren van grote holes en andere processen.sterke stijfheid, en kan gebruik maken van carbide snijgereedschappen voor het snijden van draden en het bewerken van een verscheidenheid aan ijzer- en niet-ijzermetalen.

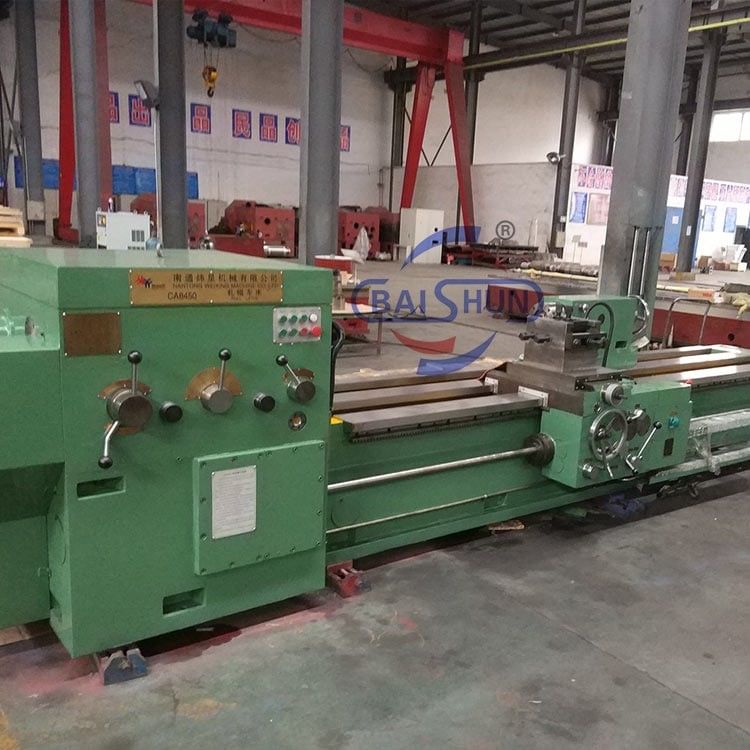

Zware automatische CNC-rol draaiwiel heeft de kenmerken van hoge precisie, hoge stijfheid en vier leidingen die onafhankelijk zijn ontwikkeld door ons bedrijf volgens de markttrend.Voornamelijk gebruikt voor alle soorten rollenverwerkingHet is ook geschikt voor het draaien van het buiten- en binnencirkelvormige oppervlak, de kegel, het eindvlak en de draad van as, schijf en andere soorten werkstukken in de massaproductie.eenvoudig te bedienen, veilig en betrouwbaar, wordt het op grote schaal gebruikt in de staal-, kolenchemische industrie, onderhoud, automotive, petroleum, militaire en andere industrieën voor mechanische verwerking.
Met zijn dubbele functies van draaien en slijpen kan de rollen draaimachine de bewerking van een onderdeel in één bewerking voltooien.vermindering van de noodzaak van meervoudige klemmen en verbetering van de algehele werkdoeltreffendheid voor klanten.
Alle componenten van de machine zijn geïmporteerd van buitenlandse bekende merken, zoals FANUC of SIMENS Control System/ Schneider Electrical Control System, Japanse Lager, ABB Motor& transmissie doos/versnellingsbak, etc.We kunnen ook configureren per speciale verzoek en eisen van de klantOnze ingenieurs kunnen verschillende configuraties ontwerpen volgens de verschillende werkstukken.
1Het heeft functies van frezen en draaien, waaronder schroefdraad, conisch oppervlak, gebogen oppervlak, interne boren, enz.
2) Deze draaibank heeft een frequentieregelsysteem als hoofd aandrijfsysteem; aangedreven door een frequentieregelmotor realiseert de snelheid van de hoofdas een stapsgewijze snelheidsregeling.met verschillende snelheden om te voldoen aan de rationele eisen inzake snij snelheid voor de bewerking van verschillende soorten werkstukken.
3Deze draaibank bestaat uit een draaibank, een selectief kopstuk, een staartstuk, een adapter, een elektrisch besturingssysteem, een smeersysteem, enzovoort.Selectieve kop en staart worden respectievelijk aan de linkerkant en aan de rechterkant van het draaibed geïnstalleerd.
4) De hoofdas kan een snelheidsregeling zonder stappen realiseren in een bereik van 10 ~ 300 r / min; en het hoofdspindel voorlager gebruikt hoge precisie dubbele rij cilindrische rollagers,met een hoge stijfheid en rotatieprecisie en gemakkelijk te regelen.
5) Hoge stijfheid, stabiliteit en nauwkeurig onderhoud: alle gietstukken zijn gemaakt van hoogsterke meehanit HT250, die vooral geschikt is voor zwaar snijden.Alle grote gietstukken zijn bestand tegen gloeiing en trillingen veroudering en interne spanning wordt geëlimineerd, zodat de algehele nauwkeurigheid sterk wordt verbeterd en de bewerkte onderdelen met een hoge geometrische nauwkeurigheid worden gevonden.
Technische specificatie
| Hoofdparameters |
Eenheid |
CK8450 |
CA8463 |
CA8480 |
| Max.draaidiameter |
mm |
500 |
630 |
800 |
| Max. draailengte |
mm |
2500 |
3500 |
4000 |
| Centrumhoogte |
mm |
320 |
380 |
550 |
| Max. Gewicht van het werkstuk |
kg |
3500 |
6500 |
14000 |
| Versnellingsbereik van spindel |
r/min |
1-112 |
1-75 |
1-31.5 |
| Aantal spindeltoerentallen |
|
16 |
16 |
16 |
| Max. snijkracht |
KN: |
40 |
60 |
70 |
| Max. koppel van de voorzijdeplaat |
KN.m. |
10 |
25 |
55 |
| De staart van de staartvliegtuigen |
mm |
150 |
200 |
300 |
| Hoofdmotorvermogen |
kw |
15 |
22 |
37 |
| Algemene afmetingen |
mm |
5155X1368X1400 |
7100X1600X1550 |
9240x2280x1800 |
| Gewicht van de machine |
kg |
7500 |
14000 |
28000 |
