Deze serie draaibank wordt voornamelijk gebruikt om vele soorten draaibankwerkzaamheden uit te voeren, zoals het draaien van het eindvlak, cilindrisch, binnengat en metrische draad, inchdraad, modulusdraad, diameterdraad.Draai de conic met bovenste glijDe machine heeft een grote vermogen en is zeer geschikt voor het boren van grote holes en andere processen.sterke stijfheid, en kan gebruik maken van carbide snijgereedschappen voor het snijden van draden en het bewerken van een verscheidenheid aan ijzer- en niet-ijzermetalen.

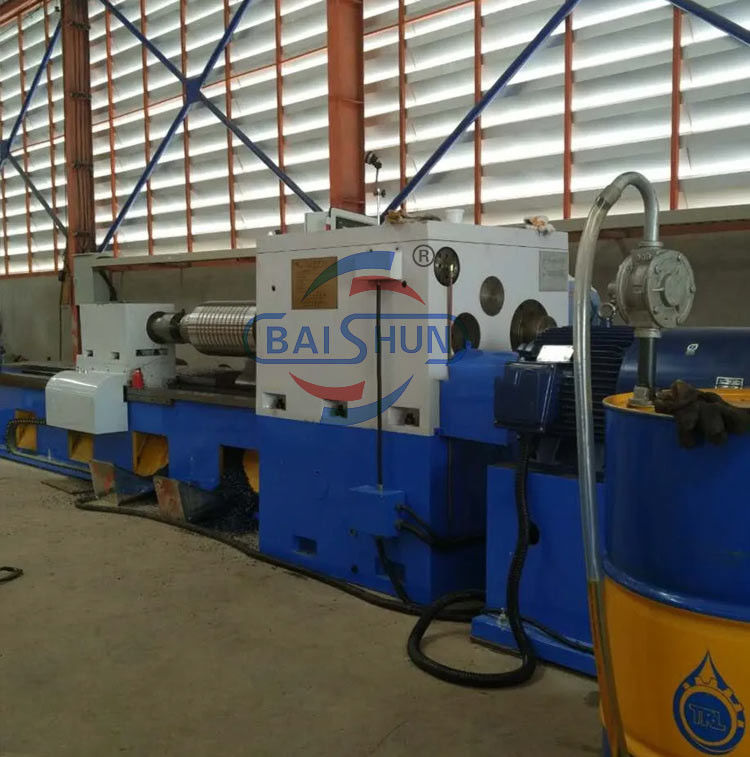

Zware automatische CNC-rol draaiwiel heeft de kenmerken van hoge precisie, hoge stijfheid en vier leidingen die onafhankelijk zijn ontwikkeld door ons bedrijf volgens de markttrend.Voornamelijk gebruikt voor alle soorten rollenverwerkingHet is ook geschikt voor het draaien van het buiten- en binnencirkelvormige oppervlak, de kegel, het eindvlak en de draad van as, schijf en andere soorten werkstukken in de massaproductie.eenvoudig te bedienen, veilig en betrouwbaar, wordt het op grote schaal gebruikt in de staal-, kolenchemische industrie, onderhoud, automotive, petroleum, militaire en andere industrieën voor mechanische verwerking.
Met zijn dubbele functies van draaien en slijpen kan de rollen draaimachine de bewerking van een onderdeel in één bewerking voltooien.vermindering van de noodzaak van meervoudige klemmen en verbetering van de algehele werkdoeltreffendheid voor klanten.
Alle componenten van de machine zijn geïmporteerd van buitenlandse bekende merken, zoals FANUC of SIMENS Control System/ Schneider Electrical Control System, Japanse Lager, ABB Motor& transmissie doos/versnellingsbak, etc.We kunnen ook configureren per speciale verzoek en eisen van de klantOnze ingenieurs kunnen verschillende configuraties ontwerpen volgens de verschillende werkstukken.
Hoofdkenmerken:
1Hoog stijfheid en zwaar draaibank frame: Het is gemaakt van HT300 gietijzer en heeft vier leidingen.
2.Hoogprecisie kogelschroef en NSK lager
3. Siemens besturingssysteem of FANUC of GSK, kan worden gekozen
4. met functies van frezen en draaien, met inbegrip van schroefdraad, kegelvormig oppervlak, gebogen oppervlak, interne boringen, enz.
5Deze draaibank heeft een frequentieregelsysteem als belangrijkste aandrijfsysteem.
6Het hoofdspindel voorlager heeft hoge precisie dubbel rij cilindrische rollagers, met een hoge stijfheid en rotatieprecisie en gemakkelijk aan te passen.
Technische specificatie
| Hoofdparameters |
Eenheid |
CK8450 |
CA8463 |
CA8480 |
| Max.draaidiameter |
mm |
500 |
630 |
800 |
| Max. draailengte |
mm |
2500 |
3500 |
4000 |
| Centrumhoogte |
mm |
320 |
380 |
550 |
| Max. Gewicht van het werkstuk |
kg |
3500 |
6500 |
14000 |
| Versnellingsbereik van spindel |
r/min |
1-112 |
1-75 |
1-31.5 |
| Aantal spindeltoerentallen |
|
16 |
16 |
16 |
| Max. snijkracht |
KN: |
40 |
60 |
70 |
| Max. koppel van de voorzijdeplaat |
KN.m. |
10 |
25 |
55 |
| De staart van de staartvliegtuigen |
mm |
150 |
200 |
300 |
| Hoofdmotorvermogen |
kw |
15 |
22 |
37 |
| Algemene afmetingen |
mm |
5155X1368X1400 |
7100X1600X1550 |
9240x2280x1800 |
| Gewicht van de machine |
kg |
7500 |
14000 |
28000 |
