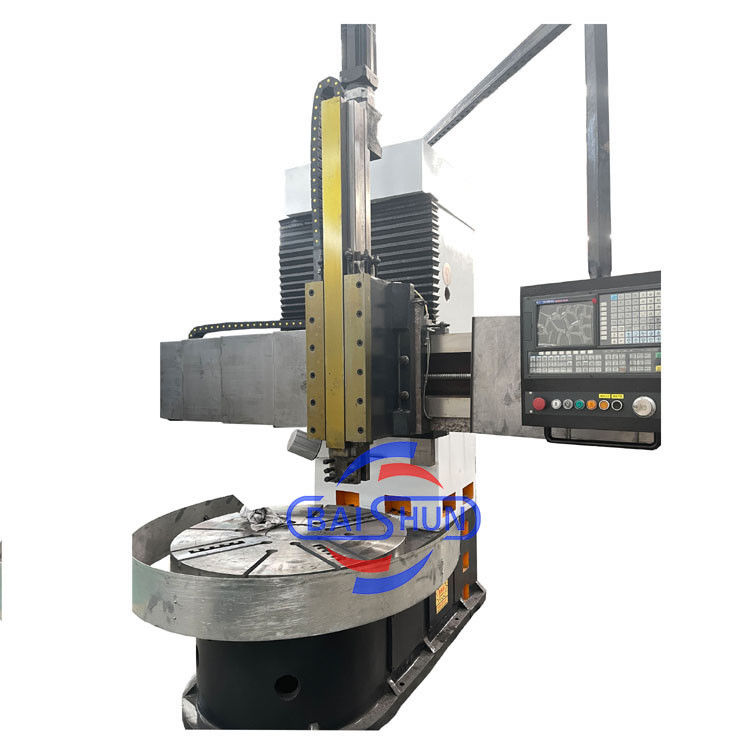

CK5112 Verticale CNC draaibank freesmachine Verticale draaibank met één kolom
De draaibank is geschikt voor het snijwerktuig voor snel staal, harde legeringen en keramiek, het bewerken van het binnenste en buitenste cilindrische oppervlak, het binnenste en buitenste kegelvormige oppervlak, de groef en het vlak van ijzerzwarte metalen,metalen en delen daarvan, van ijzer of van staalHet kan voldoen aan verschillende productievereisten met een hoge efficiëntie, stabiele en betrouwbare precisie.
Het enkelkolommodel CK5112 is een superstijve machine met een grote bewerkingscapaciteit, een stabiele en stijve structuur en een hoge bewerkingsdoeltreffendheid.De machine is uitgerust met één verticale werktuigkop en kan worden uitgerust met een digitaal afleesysteem met hoge precisie (DRO)De aandrijving is gemaakt van 40 Cr staal en een precisiegrond voor een hoge precisie en een laag geluid van de machine.De machines zijn ontworpen en gebouwd om te voldoen aan de moderne bewerkingsvereisten van hogesnelheids snijgereedschappen en carbide snijmachines op werkstukken van ijzer-, niet-derzige, samengestelde en andere materialen.
CK5112 CNC-verticale draaibank
Hoofdkenmerken:
1. CNC verticale draaibank, het CNC-systeem maakt gebruik van Siemens 828DD-systeem, er is een verticale werktuig post, de maximale bewerkingsdiameter kan 800mm tot 2600mm van een enkele kolom verticale draaibank, Voor CK5112 type,het is ontworpen met een tafeldiameter van 1000 mm, en de maximale bewerkingshoogte is 1000 mm.
2Het transmissietoestel is een vierversnellings sleepless transmissie, die handig, gevoelig en betrouwbaar is.
3In het systeem worden alle tandwielraten ingesteld met 40Cr-schleefraten, die de kenmerken hebben van een hoge rotatie-nauwkeurigheid en een laag geluid.
4De machine is geschikt voor de verwerking van metalen, zwarte metalen en niet-metalen.Het draaien van het binnenste en buitenste cilindrische oppervlak van het vlak; alle soorten haakgevel, binnenste en buitenste kegelgevel, draad, snijgleuf en snijwerk.
Parameter van de machine
|
Model
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Max. draaidiameter van de verticale werktuigsteun (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Diameter van de werktafel (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Max. hoogte van het werkstuk (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Max. gewicht van het werkstuk (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Bereik van draaiveldraad van de werktafel (rpm)
|
30 tot en met 260
|
20 tot en met 180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Voederreeksen
|
Staploze
|
Staploze
|
Staploze
|
Staploze
|
Staploze
|
Staploze
|
|
Bereik van voedingsbereik voor werktuigrust (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Verplaatsing van het dwarslicht (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Horizontale verplaatsing van de gereedschapsrest (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Verticale verplaatsing van de werktuigsteun (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Afmeting van de doorsnede van de snijstaaf (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Hoofdmotorvermogen (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|
Detail machine foto:
