Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116

Name: Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: C5116A
Price: 96,300.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: China

Merknaam: BAISHUN

Certificering: ISO

Modelnummer: C5116A

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 set

Prijs: negotiable

Verpakking Details: Export standaard houten behuizing pakket

Levertijd: 45 werkdagen

Betalingscondities: T/T, L/C, Western Union

Levering vermogen: 50 stuks per maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                Verticale draaibank met een enkele kolom, Verticale draaibank, C5116 Verticale draaibank


Naam:	Verticale draaibank C5116	Bewerkingscapaciteit:	Zwaar werk
Max. Gekeerde lengte (mm):	1600 mm	Gewicht (kg):	1200 mm
Max.load capaciteit:	5 ton	Type:	Verticaal Type
Automatisch:	Handtype	Spindelmotorvermogen ((kW):	30 kW
Spanning:	380 V	Garantie:	1 jaar

Naam:	Verticale draaibank C5116
Bewerkingscapaciteit:	Zwaar werk
Max. Gekeerde lengte (mm):	1600 mm
Gewicht (kg):	1200 mm
Max.load capaciteit:	5 ton
Type:	Verticaal Type
Automatisch:	Handtype
Spindelmotorvermogen ((kW):	30 kW
Spanning:	380 V
Garantie:	1 jaar

Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116

Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116

Beschrijving:

De verticale draaibank van het handmatige type, ook bekend als een verticaal draaicentrum, is een werktuig dat wordt gebruikt voor het draaien en snijden van metalen onderdelen met hoge precisie en efficiëntie.

Vergeleken met conventionele draaibanden, die doorgaans horizontaal zijn en waarvoor het werkstuk op een draaiende draaibank moet worden gemonteerd,een verticale draaibank heeft een verticale spindel die het werkstuk vasthoudt en draaitHet snijgereedschap is gemonteerd op een gereedschapsturf die in meerdere assen beweegt, waardoor precieze en complexe bewerkingen mogelijk zijn.

De verticale draaibank wordt veel gebruikt in de productiesector voor de productie van grote en zware onderdelen, zoals tandwielen, turbines en luchtvaartonderdelen.Ze zijn vooral nuttig voor het draaien van onderdelen met een hoge beeldverhouding omdat de verticale oriëntatie de invloed van de zwaartekracht op het werkstuk tot een minimum beperkt, waardoor het risico op afwijking en vervorming wordt verminderd.

Bovendien zijn verticale draaiburken zeer geautomatiseerd en kunnen ze worden geprogrammeerd om een breed scala aan bewerkingen uit te voeren, zoals draaien, boren, boren, draaien en frezen.met minimale menselijke tussenkomst.

Over het geheel genomen zijn de verticale draaibanden van het handmatige type een veelzijdig en efficiënt bewerkingsinstrument dat hoge precisie en automatiseringsmogelijkheden biedt.Het maakt ze een essentieel onderdeel van moderne productieprocessen..

Specificatie:

Eenvoudige kolom

Model	C518	C5112	C5116	C5120	C5125
Max. draaiende dia.	800	1200	1600	2000	2500
Max.snijhoogte ((mm)	800	1000	1000	1250	1250
Max.laadgewicht ((tonnen)	1.2	3.2	5	8	10
Diameter van de werktafel ((mm)	720	1000	1400	1800	2250
Versnellingsbereik van de werktafel ((r/min)	30 tot en met 260	6.3-200	5-160	3.2-100	2-63
Maximaal koppel van de werktafel (n.m.)	1000	25000	32000	32000	35000
Verticale verplaatsing van verticale werktuigstaaf ((mm)	650	650	800	800	1200
horizontale verplaatsing van verticale paal ((mm)	570	700	915	1200	1400
G.W ((ton)	7	8	12.4	17	23
Afmeting ((LWHmm)	20802621 3515	23602280 2800	28302670 3010	32002800 3250	33004000 3500

Dubbele kolom

Model	C5225	C5232	C5235	C5240	C5250	C5260
Diameter van de werktafel	2250 mm	2830 mm	2830 mm	3150 mm	4500 mm	5200 mm
Max. draaidiameter	2500 mm	3200 mm	3200 mm	4000 mm	5000 mm	6000 mm
Max. hoogte van het werkstuk ((mm)	1600-2800	1600 tot en met 3000	1600 tot en met 3000	1600-3200	2500 tot en met 4200	2500 tot en met 4500
Max. gewicht van het werkstuk	10/20	10/20/32	10/20/32	10/20/32	32/50	32/50
Max. koppel van de werktafel	63000 N•m	63000 N•m	63000 N•m	63000 N•m	105000 N•m	105000 N•m
Ruimte van voeding	0.25-90 mm/min	0.25-90 mm/min	0.25-90 mm/min	0.25-90 mm/min	0.1-1000 mm/min	0.1-000 mm/min
Beam travel	1250 mm	1250 mm	1250 mm	1250 mm	2150 mm	2150 mm
Horizontale beweging van de gereedschapsrest	1400 mm	1750 mm	1900 mm	2150 mm	2700 mm	3300 mm
Verticale beweging van gereedschapsrest	1000/1250/ Vloeistof	1000/1250/ Vloeistof	1000/1250/ Vloeistof	1000/1250/ Vloeistof	Vloeistof	Vloeistof
Bewegingssnelheid van de straal ((mm/min)	350	350	350	350	380	380
Max. schommelhoek van de werktuigpost	± 30°	± 30°	± 30°	± 30°	± 30°	± 30°
Torentemperatuur ((WxHmm)	40x50	40x50	40x50	40x50	60x65	60x65
Hoofdmotorvermogen	55 kW	55 kW	55 kW	55/75 kW	75 kW	75 kW

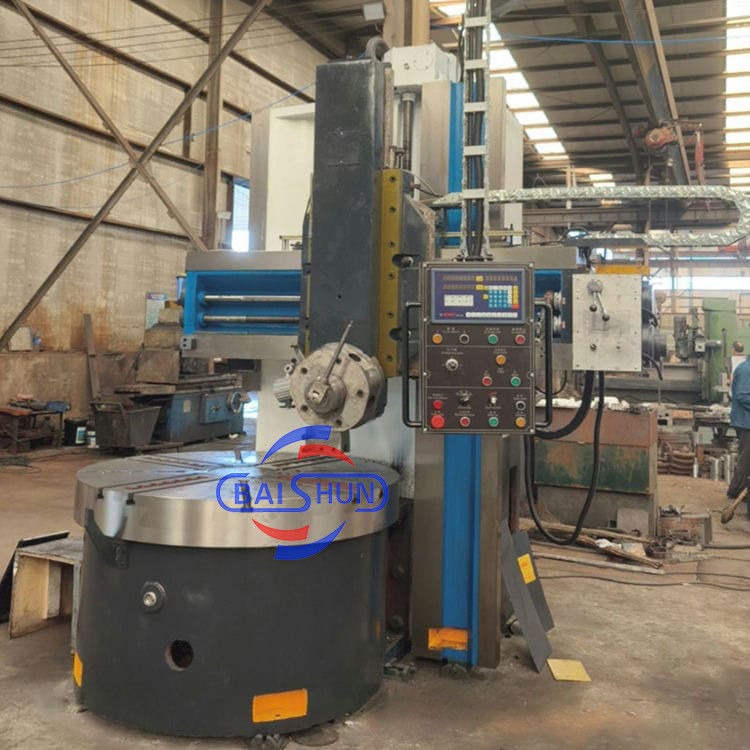

Machinaal beeld:

Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116 0

Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116 1

Profiel van het bedrijf:

Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116 2

Verpakking en levering

Verticale draaibank met een enkele kolom Verticale draaibank met een verticale toren Draaibank C5116 3

Onze diensten

Onze diensten

We kunnen 7x24 uur online pre-sale service, ingenieur follow-up order service, en logistieke levering operatie service, en ook kunnen we installatie diensten te bieden.met meer dan 10 jaar ervaring op verschillende markten, kunnen wij klanten helpen met succes een reeks diensten te voltooien, van de aankoop tot de douaneverklaring van goederen, waardoor tijd wordt bespaard en ook de kosten van klanten in alle opzichten worden verminderd.

Ons voordeel:

1: met CE- en ISO-certificering.

2Volledige productietracking.

3: Professionele ingenieurs kunnen de hoogste kwaliteit garanderen.

4: Meer leveranciers als alternatief, garandeert uw laagste en concurrerende prijs.

5: Sales fstaff met meer dan 10 jaar ervaring, zal uw pre-sales en after-sales vragen beantwoorden.

6: OEM-productie is beschikbaar om aan de behoeften van de klant te voldoen

7.Low MOQ (1 eenheid) is beschikbaar.

8. 24 uur technische ondersteuning.

Garantieperiode:
Tijdens de garantieperiode (één jaar), als u onderdelen hebt die gebroken zijn vanwege kwaliteitsproblemen, zullen wij u gratis leveren per express.
Buiten de garantieperiode, als u vragen heeft, kunt u contact met ons opnemen, we zullen onze beste service aan u leveren zoals gewoonlijk.
1. Technische ondersteuning online service verstrekt.
2- technische dossiers.
3- Video van de machine.
4- Opleidingsdienst ter plaatse.
5- vervanging en reparatie van onderdelen.
6Alle vragen worden binnen 24 uur beantwoord.
