Concurrerende prijzen Grote Cnc-machine met enkele kolommen Verticale draaibank
De CNC-verticale draaibank met een enkele kolom is geschikt voor het bewerken van ijzer- en niet-ijzerhoudende metalen en gedeeltelijk niet-metaal materiaal en kan de bewerking van het draaien van de eindkant bereiken.binnen- en buitenschilinderoppervlakDe hoofdtransmissie wordt aangedreven door de spindel AC servomotor.hydraulische versnellingswisseling en twee versnellingen stapsloze snelheidsregelingDe werktafel is handmatig met vier kaak en een enkele beweging.
x
Belangrijkste kenmerken:
1) voornamelijk gebruikt bij de bewerking van middelgrote banden, flenscomponenten, verschillende kleftypes, leidingssystemen, drukbewakingsvaten, scheepsschroefpropellers, stoommotoronderdelen,injectievormen van plastic, schachten en een breed scala aan werkstukken.
2) Geschikt voor het hanteren van interne en externe cilindrische oppervlakken, conische secties en eindgevels onder andere.
3) De machine maakt gebruik van spindellagers van gerenommeerde binnenlandse fabrikanten, waardoor betrouwbaarheid en prestaties worden gewaarborgd.
4) Er is een symmetrisch kopstuk ontworpen om de thermische uitbreiding gelijkmatig te verdelen, waardoor verplaatsing van de centrale as van de spindel wordt voorkomen.
5) Hoofdversnellingen en geleidingen worden onderworpen aan precisieverdoofprocessen om een nauwkeurige bewegingstransmissie en een verbeterde structurele stijfheid te garanderen.
6) De verticale draaibank is voorzien van een tafel die is ingebed met een slijtagebestendige geleidingsbeschermer van zinklegering, waardoor de druk van de olie (van 0,2 tot 0,05 mm) gemakkelijker kan worden uitgeoefend.4 MPA) smeer tussen de rails om het draagvermogen van de werkbank te verhogen.
7) De gietstukken voor de verticale draaibank worden onderworpen aan strenge kunstmatige veroudering en trillingsverouderingsbehandelingen, waardoor de stijfheid en stabiliteit van de machine worden versterkt.een sterk technisch team, nauwkeurige inspectieprotocollen en een onwrikbare toewijding aan management excellentie, Baishun Machinery heeft ISO9001: 2008 Quality Management System Certificering behaald.
Parameter van de machine
|
Model
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Max. draaidiameter van de verticale werktuigsteun (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Diameter van de werktafel (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Max. hoogte van het werkstuk (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Max. gewicht van het werkstuk (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Bereik van draaiveldraad van de werktafel (rpm)
|
30 tot en met 260
|
20 tot en met 180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Voederreeksen
|
Staploze
|
Staploze
|
Staploze
|
Staploze
|
Staploze
|
Staploze
|
|
Bereik van voedingsbereik voor werktuigrust (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Verplaatsing van het dwarslicht (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Horizontale verplaatsing van de gereedschapsrest (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Verticale verplaatsing van de werktuigsteun (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Afmeting van de doorsnede van de snijstaaf (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Hoofdmotorvermogen (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|

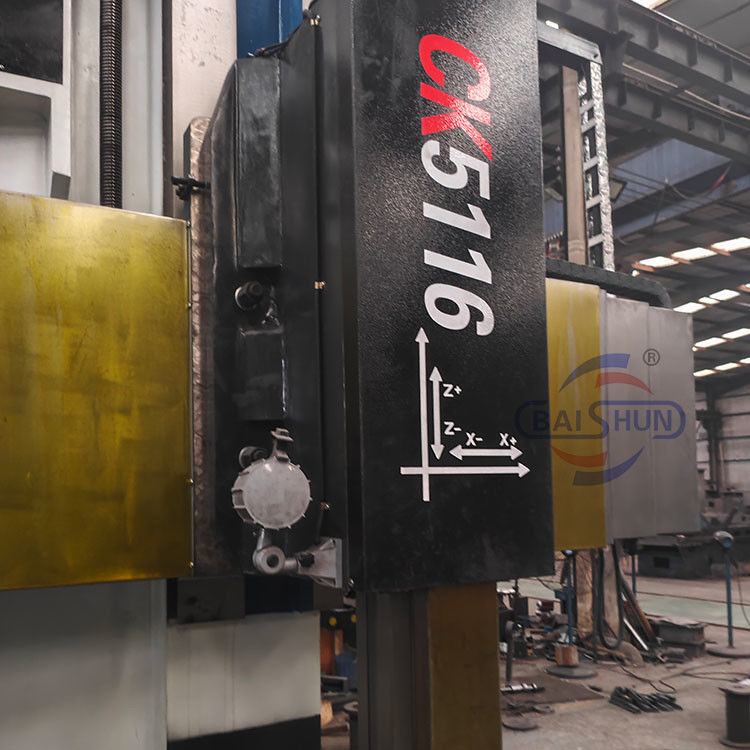

Detail machine foto:
