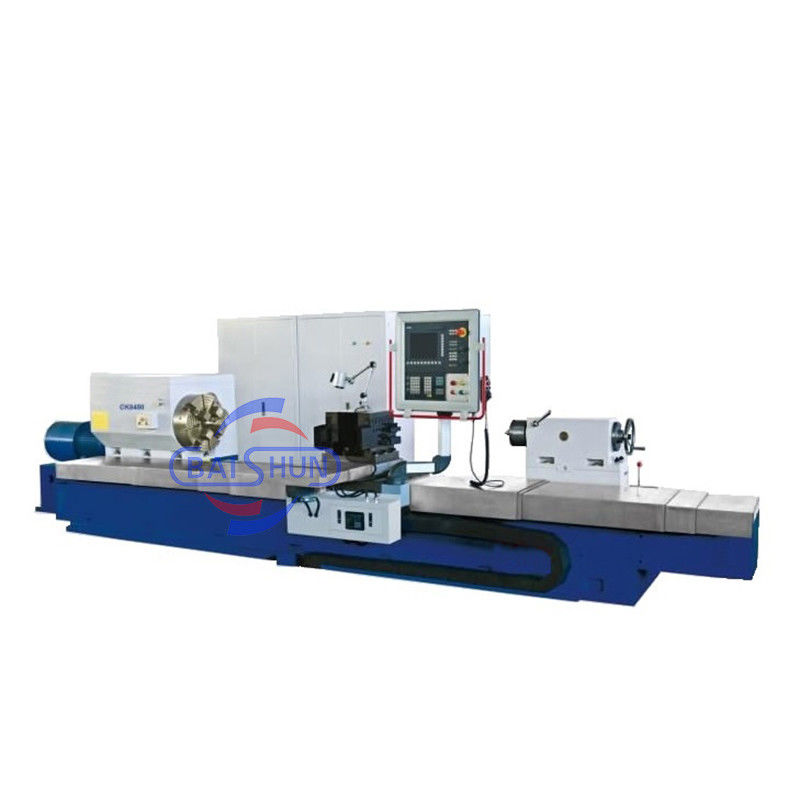

This series Professional Roll Turning CNC Lathe Machine can utilize high-speed steel and carbide cutting tools to finish rough or finish turning process for not only the non-ferrous metals like various structure steels, van gietijzer en van staal, maar ook van de buitenste/binnen cilindervormige/conische/bolvormige oppervlakken, van de draad van nietmetaalstoffen en van alle soorten van de oppervlakte van de roterende krommen.
Het machinebed van deze machine heeft rechthoekige geleidingsrails, die een sterk draagvermogen, goede stijfheid en een groot snijmoment kunnen weerstaan.Het belangrijkste transmissie systeem is automatisch snelheidswijzigingHet is uitgerust met SIEMENS-828D CNC-systeem, dat veilig en betrouwbaar is. De longitudinale en transversale tangentiële voeding worden aangedreven door servomotoren en kogelschroeven,een halfgesloten lus vormenHet systeem heeft de kenmerken van gereedschapscompensatie, grafische weergave, foutdiagnose en snelle programmering.De lay-out van deze machine is compact en redelijkHet zadel is gebonden met een hoog slijtvast zacht riem, wat de levensduur en de precisie van het gereedschap verbetert.
Hoofdkenmerken:
1Hoog stijfheid en zwaar draaibankframe: het is gemaakt van gietijzer HT300 en heeft drie leidingen.
2.Hoogprecisie kogelschroef en NSK lager
3. Siemens besturingssysteem of ander CNC-systeem kan worden gekozen.
4Het heeft functies van frezen en draaien, met inbegrip van schroefdraad, conisch oppervlak, gebogen oppervlak, interne boren, enz.
5Deze draaibank heeft een frequentieregelsysteem als belangrijkste aandrijfsysteem.
6. en het voorlager van de hoofdspindel is voorzien van hoge precisie dubbelrijke cilindrische rollagers met een hoge stijfheid en rotatieprecisie, die gemakkelijk te regelen zijn.
Technische specificatie
| Posten |
CK8450 |
CK8465 |
CK8480 |
| Max. diameter van het werkstuk |
500 mm |
650 mm |
800 mm |
| Max. werkstuklengte |
2500 mm |
3500 mm |
5000 mm |
| Centrumhoogte |
350 mm |
470 mm |
550 mm |
| Max. gewicht van het werkstuk tussen de centra |
3500 kg |
7000 kg |
14000 kg |
| Max. snijkracht |
20 kn |
40 kn |
50 kn |
| Max. koppel van de gezichtsplaat |
5 kn.m. |
12 kn.m. |
14 kn.m |
| Spindelversnellingsbereik |
2-400 r/min |
3-315 r/min |
10,5-250 r/min |
| Snelheidsreeks van de spindel |
Staploze |
Staploze |
Staploze |
| Snelheidswijzigingsmodus |
Hydraulisch automatisch |
Hydraulisch automatisch |
Hydraulisch automatisch |
| Diameter van de tafel |
500 mm |
650 mm |
800 mm |
| Voederreeksen |
Staploze |
Staploze |
staploos |
| Lange (z-as) voersnelheidsbereik |
1-3000 mm/min |
1-3000 mm/min |
1-3000 mm/min |
| Landelijk (X-as) voersnelheidsbereik |
1-2000 mm/min |
1-1500 mm/min |
1-2000 mm/min |
| Vervoer van staartbestanden |
150 mm |
150 mm |
300 mm |
| AC-hoofdmotor met variabele frequentie (vermogen) |
22 kW |
37 kW |
55 kW |
| Lange (Z-as) motor: koppel |
27 N.m. |
36 N.m. |
50 N.m. |
| zijdelingse (X-as) motor: koppel |
10 N.m. |
27 N.m. |
27 N.m. |
Voordelen:
We kunnen 7x24 uur online pre-sale service, ingenieur follow-up order service, en logistieke levering operatie service, en ook kunnen we installatie diensten te bieden.met meer dan 15 jaar ervaring op verschillende markten, kunnen wij klanten helpen met succes een reeks diensten te voltooien, van de aankoop tot de inklaring van goederen, waardoor tijd wordt bespaard en de kosten van klanten in alle opzichten worden verminderd.
Ons voordeel:
1: met CE- en ISO-certificering.
2Volledige productietracking.
3: Professionele ingenieurs kunnen de hoogste kwaliteit garanderen.
4: Meer leveranciers als alternatief, garandeert uw laagste en concurrerende prijs.
5: Sales fstaff met meer dan 10 jaar ervaring, zal uw pre-sales en after-sales vragen beantwoorden.
6: OEM-productie is beschikbaar om aan de behoeften van de klant te voldoen
7.Low MOQ (1 eenheid) is beschikbaar.
8. 24 uur technische ondersteuning.
Garantieperiode:
Tijdens de garantieperiode (één jaar), als u onderdelen hebt die gebroken zijn vanwege kwaliteitsproblemen, zullen wij u gratis leveren per express.
Buiten de garantieperiode, als u vragen heeft, kunt u contact met ons opnemen, we zullen u zoals gewoonlijk onze beste service bieden.
1. Technische ondersteuning online service verstrekt.
2- technische dossiers.
3- Video van de machine.
4- Opleidingsdienst ter plaatse.
5- vervanging en reparatie van onderdelen.
6Alle vragen worden binnen 24 uur beantwoord.
