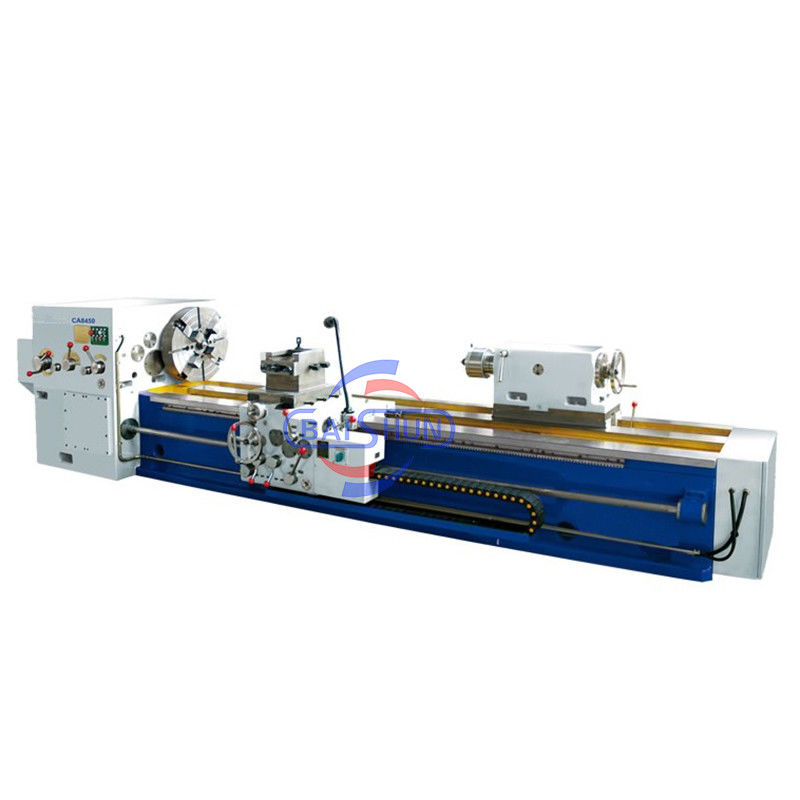

De machine is een speciaal gereedschapsmachine voor walsterijen. Het wordt voornamelijk gebruikt voor de verwerking van het profiel van het gat van de rol in de staalfabrieken.met een gewicht van niet meer dan 10 kg, het snijden en de andere bewerking van het profiel van verschillende walsen en het repareren van het profiel van de gaten.Het kan ook ruwe bewerking op het buitenste cilindrische oppervlak van de walsterij uitvoeren en sommige andere asonderdelen verwerken.
Het bestaat uit een bed, een kopstuk, een staartstuk, een gereedschapsholder, een middenframe en andere componenten..De staart kan worden verplaatst of bevestigd langs de bedrail om aan de behoeften van werkstukken van verschillende lengtes te voldoen.
De hoofdtransmissie wordt aangedreven door een wisselstroom-asynchrone motor.Het voersysteem bestaat uit de spindel door de optische staaf en mechanische snelheidsverandering om de gereedschaphouder te krijgen 12-niveau voeding in de longitudinale en transversale richting.
De belangrijkste transmissie van de werktuigmachine wordt aangedreven door een wisselstroommotor en de spindel kan een snelheid van 2~90 r/min bereiken door middel van een mechanische snelheidsverandering van 12 niveaus.
Hoofdkenmerken:
1Hoog stijfheid en zwaar draaibankframe: Het is gemaakt van HT300 gietijzer en heeft drie leidingen.
2.Hoogprecisie kogelschroef en NSK lager
3. Siemens besturingssysteem of ander CNC-systeem kan worden gekozen.
4Het heeft functies van frezen en draaien, met inbegrip van schroefdraad, conisch oppervlak, gebogen oppervlak, interne boren, enz.
5Deze draaibank heeft een frequentieregelsysteem als belangrijkste aandrijfsysteem.
6. en het voorlager van de hoofdspindel is voorzien van hoge precisie dubbelrijke cilindrische rollagers met een hoge stijfheid en rotatieprecisie, die gemakkelijk te regelen zijn.
Technische specificatie
| Model |
CA8450 |
CA8463 |
CA8480 |
| Max. diameter van het werkstuk |
500 mm |
630 mm |
800 mm |
| Min. bewerkingsdiameter |
100 mm |
300 mm |
360 |
| Centrumhoogte |
300 mm |
380 mm |
550 |
| Max. werkstuklengte |
2500 mm |
3500 mm |
4000 |
| Max. gewicht van het werkstuk |
3.5t |
6.5t |
14 t |
| Max.koppel van tafel |
32 kn |
50 kn |
70 kn |
| Spindelversnellingsbereik |
2-90 r/min |
1-75 r/min |
1-31,5 r/min |
| Reizen van het staartbestand |
200 mm |
200 mm |
300 mm |
| Centrale drager met diameterbereik |
162-250 |
200 tot 300 |
300 tot 400 |
| Hoofdmotorvermogen |
15 kW |
22 kW |
37 |
| Afmetingen van de machine (l x w x h) |
5160*1370*1400 mm |
7042*1571*1520 mm |
8240*2280*1800 mm |
| Gewicht van de machine |
7.5t |
14 t |
18 t |
Voordelen:
We kunnen 7x24 uur online pre-sale service, ingenieur follow-up order service, en logistieke levering operatie service, en we kunnen ook installatie diensten te bieden.met meer dan 15 jaar ervaring op verschillende markten, kunnen wij klanten helpen met succes een reeks diensten te voltooien, van de aankoop tot de douane-klaring van goederen, waardoor tijd wordt bespaard en ook de kosten van klanten in alle opzichten worden verminderd.
Ons voordeel:
1: met CE- en ISO-certificering.
2Volledige productietracking.
3: Professionele ingenieurs kunnen de hoogste kwaliteit garanderen.
4: Meer leveranciers als alternatief, garandeert uw laagste en concurrerende prijs.
5: Sales fstaff met meer dan 10 jaar ervaring, zal uw pre-sales en after-sales vragen beantwoorden.
6: OEM-productie is beschikbaar om aan de behoeften van de klant te voldoen
7.Low MOQ (1 eenheid) is beschikbaar.
8. 24 uur technische ondersteuning.
Garantieperiode:
Tijdens de garantieperiode (één jaar), als u onderdelen hebt die gebroken zijn vanwege kwaliteitsproblemen, zullen wij u gratis leveren per express.
Buiten de garantieperiode, als u vragen heeft, kunt u contact met ons opnemen, we zullen u zoals gewoonlijk onze beste service bieden.
1. Technische ondersteuning online service verstrekt.
2- technische dossiers.
3- Video van de machine.
4- Opleidingsdienst ter plaatse.
5- vervanging en reparatie van onderdelen.
6Alle vragen worden binnen 24 uur beantwoord.
