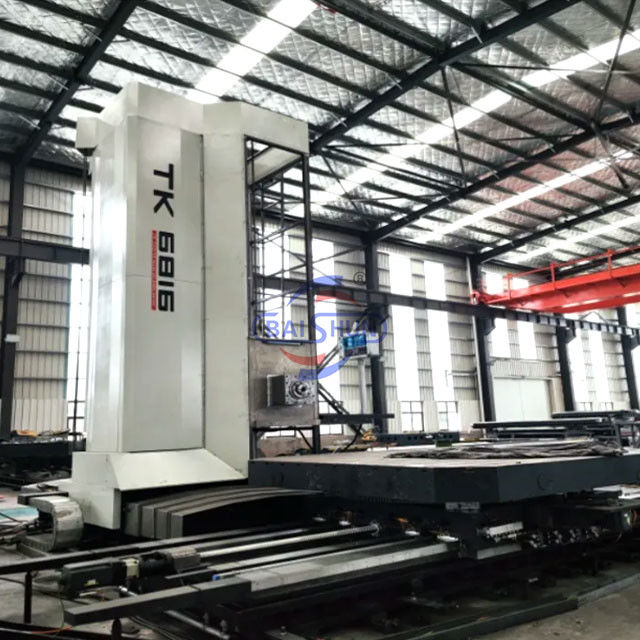

De CNC-boormachines zijn machines met een groot koppel, een hoog rendement, een hoge stijfheid en geavanceerde technologieën. De machine kan voldoen aan de eisen van elke gebruiker,met inbegrip van verschillende regelaarsDeze serie boormachines zijn geschikt voor het bewerken van grote, middelgrote doosvormige machines.raamstructuur of gietonderdelen, kan ook na één beklemming frezen, boren, boren, winnen, tikken enz. uitvoeren.De machine bedient 7 assen met 4 axes gelijktijdig en maakt cirkelvormige interpolatie en 3-D bewerking van gebogen oppervlakken mogelijk. De serie machines is uitgerust met freeshoofd, gevelplaten en andere apparaten en heeft uitgebreide bewerkingsmogelijkheden. De spindel heeft een koelkas om het hoofd in de spindel te beperken.
| Posten |
Eenheid |
TK6813 |
TK6816 |
| Spindeldiameter |
mm |
130 |
160 |
| Spindelconic |
|
ISO 50 |
ISO 50 |
| Max. spindel snelheid |
rpm |
2-1500 |
2-1000 |
| Motorvermogen-Servo |
KW |
22/30 |
30/40 |
| Tafelladingskracht |
Kilo's |
10000- 40.000. |
20000-60.000. |
| Tafelgrootte |
mm |
1400*1600
1600*1800
1800*2000
2000*2500 |
1400*1600
1600*1800
1800*2000
2000*2500
2500*3000 |
| Transversale verplaatsing van tafel -X-as |
mm |
3000 (op: 4m, 5m) |
4000 (op: 4m,5m) |
| Verticale beweging van de spindelkopvoorraad- Y-as |
mm |
2000 ((op: 3m, 4m) |
2000 ((op: 3m, 4m) |
| Lange-lengteverkeer vanspindel-Z-as |
mm |
700 |
1000 |
| Tverwarring vancolumn-VAchsen |
mm |
1600 |
2000 |
| Achs B van de roterende indexeringstafel |
° |
360 |
360 |
| Reissnelheid van tabel X |
mm/min |
0.5-6000 |
0.5-6000 |
| Gereedschapsmagazin |
stuks |
40/60 |
40/60 |
TK69Machines voor het boren en frezen van CNC-vloer:
| Posten |
Eenheid |
TK6913 |
TK6916 |
TK6920 |
TK6926 |
| Spindeldiameter |
mm |
130 |
160 |
200 |
260 |
| Spindelconic |
ISO |
50 |
50 |
60 |
60 |
| Max. spindel snelheid |
rpm |
1500 ((Op:3000) |
1200 ((Op:2000) |
1000 ((Op:2000) |
1000O ((op:1500) |
| Motorvermogen-Servo |
KW |
30 |
55 |
75 |
110 |
| Totale verplaatsing van boorspint en ram |
mm |
1500 |
2400 |
2400 |
3200 |
| Grootte van de ramsectie |
mm |
380*420 |
480*520 |
480*520 |
620*740 |
| Verplaatsing van de kolom -X-as |
mm |
4000 ((op:5-15m) |
6000 ((op:7-20m) |
6000 ((op:7-20m) |
8000 ((op:9-20m) |
| Verticale beweging van de spindelkop-Y-as |
mm |
2000 ((op: 3m) |
3000 ((op: 4m, 5m) |
3000 ((op: 4m, 5m) |
3000 ((op: 4m, 5m) |
| lengtelijnverkeer van de kolom-Z-as |
mm |
700 |
1200 |
1200 |
1600 |
| Achsbeweging van de boorspintel-W-as |
mm |
800 |
1200 |
1200 |
1600 |
| B.As totatie graad |
° |
360 |
|
|
|
| Gereedschapsmagazin |
stuks |
40/60 |
40/60 |
40/60 |
40/60 |
| Grootte van de werktafel |
mm |
1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000 (kan aangepast worden) |
| CNC-systeem |
|
SIEMENS / FANUC (kan leveren op basis van de vraag van de klant) |
TK65Machines voor het boren en frezen van het type CNC-planer:
| Posten |
Eenheid |
TK6511 |
TK6513 |
TK6516 |
| Spindeldiameter |
mm |
110 |
130 |
160 |
| Spindelconic |
|
ISO 50 |
ISO 50 |
ISO 50 |
| Max. spindel snelheid |
rpm |
10-2000 |
2-2000 |
2-1500 |
| Motorvermogen-Servo |
KW |
17/22.5 |
22/30 |
30/40 |
| Tafelladingskracht |
Kilo's |
6000 |
10000 |
20000 |
| Tafelgrootte |
mm |
1200*1400
1400*1600 |
1400*1600
1600*1800 |
1400*1600
1600*1800
1800*2000 |
| Transversale verplaatsing van tafel -X-as |
mm |
2000 ((op: 3m, 4m) |
2000 (op: 4m, 5m) |
2500 (op: 4m,5m) |
| Verticale beweging van de spindelkopvoorraad- Y-as |
mm |
1500 ((op: 2m, 3m) |
2000 ((op: 3m, 4m) |
2000 ((op: 3m, 4m) |
| Lange-lengteverkeer van spindel-Z-as |
mm |
600 |
800 |
1000 |
| Tverwarring van column-VAchsen |
mm |
1200 |
1600 |
1600 |
| Achs B van de roterende indexeringstafel |
° |
360 |
360 |
360 |
| Reissnelheid van tabel X |
mm/min |
5000 |
0.5-6000 |
0.5-6000 |
| Gereedschapsmagazin |
stuks |
40/60 |
40/60 |
40/60 |
TK61 CNC-tafeltype Horizontale boor- en freesdraaibank:
| Posten |
Eenheid |
TK6111 |
TK6113 |
| Tafelgrootte |
mm |
1250*1400 |
1400*1600 |
| Spindeldiameter |
mm |
110 |
130 |
| X Reizen |
mm |
1800 tot 2000 |
1800 tot 2000 |
| Y Reizen |
mm |
1200-1600 |
1200-1600 |
| Z Reizen |
mm |
1200-1600 |
1200-2000 |
| W Reizen |
mm |
600 |
800 |
| T-slot |
mm(W* Afstand) |
22*125 |
22*125 |
| Max.laadcapaciteit |
KG |
5000 |
8000 |
| Max. Vervelende dag. |
mm |
240/250 |
300 |
| Snel bewegende snelheid |
Mm/min |
3000 |
3000 |
| CNC-systeem |
mm |
SIEMENS / FANUC |
| Positioneringsnauwkeurigheid ((X/Y/Z-as) |
mm |
0.03/0.03/0.03 |
0.03/0.03/0.03 |
| Maatwerkgrootte |
mm |
6300*3900*3700 |
6500*4200*3900 |
| Gewicht van de machine |
KG |
25000 |
32000 |
Veelgestelde vragen
1Hoe kan ik de meest geschikte machines kiezen?
A: U kunt zelf het exacte model kiezen, of u kunt ons uw specificaties vertellen, zodat wij ook het beste model voor u kunnen kiezen.
U kunt ons ook de producttekening sturen, en wij zullen de meest geschikte machines voor u kiezen.
.
2Wanneer lever je?
A: Het hangt af van de machine en het model dat u kiest.U kunt ons een bericht sturen of een e-mail sturen om de exacte levertijd te controleren.Onze fabriek is zeer modern, het merk is wereldwijd gepositioneerd.
3. Of het gaat om kwaliteitsborging en volledige ondersteuning na verkoop?
A:- Ja, dat is waar.Onze machine heeft een garantie van 12 maanden en ondersteunt
indien nodig ter plaatse.Inbedrijfstelling, technische begeleiding en onderhoudsondersteuning na verkoop.
4Wat zijn de betalingsvoorwaarden?
A: T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending;
5Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
6Hoe is de garantie?
A:Onze machine heeft een garantie van 12 maanden en ondersteunt
indien nodig ter plaatse.
Inbedrijfstelling, technische begeleiding en onderhoudsondersteuning na verkoop.
7. Als ik een probleem heb met het opzetten / krijgen van het probleem, zal je beschikbaar zijn per e-mail om te helpen bij het oplossen van het probleem.
A: Video technische ondersteuning, online service, we kunnen u binnen 24 uur antwoorden.
We zijn een fabrikant van machines, geen handelsbedrijf.
Wat betekent dat we u kwalitatief hoogwaardige producten kunnen aanbieden tegen de beste prijzen.
Welkom.Neem contact met ons op:)
