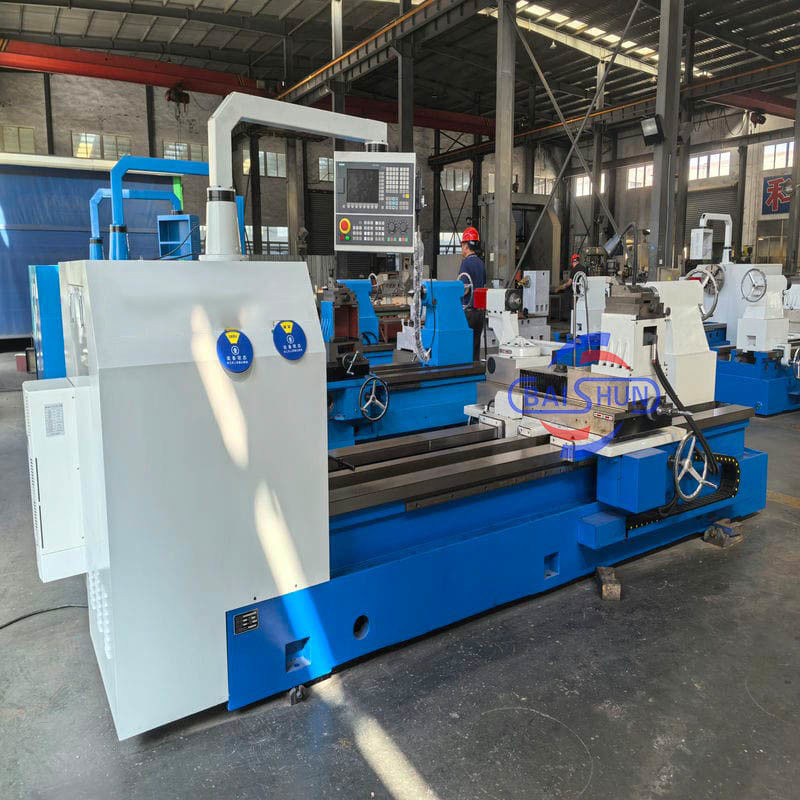

De hoge precisie zware CNC roll crescent groove machine tool heeft de voordelen van een hoge mate van automatisering, hoge verwerking nauwkeurigheid, hoge snijdoeltreffendheid, veilige en betrouwbare werking,enz.Het werktuig kan in één keer frezen, spleet springen en letters maken, zonder dat de rol opnieuw moet worden vastgeklemd.
Het machinebed is een drie-parallell gidsstructuur voor zware rollenverwerkingsmachines.De breedte van het bed moet 910 mm bereiken en de breedte van het zadel 810 mm om ervoor te zorgen dat de werktuigmachine in zijn geheel voldoende stijfheid en trillingsbestendigheid heeft, zodat zij geschikt zijn voor het frezen van wolfraamcarbide-rolringen met een hoge hardheid en van hogesnelheidsrolletjes en van composietrolletjes.
The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rolls or performing large cutting.
Hoofdkenmerken:
1. Notching (basisfunctie)
De CNC-machine kan ribben voor de vervormde stalen staaf met alle standaard noten.
X-as: notch tool feed naar voren of omkeren.
Y-as: de rol die met versleten werktuig draait
Z-as: inkerwerktuig dat op het vlakke oppervlak draait met versnellingsmotor.
Een as: de inkeping beweegt van links naar rechts.
2Markering (basisfunctie)
CNC-machine kan op het oppervlak van de rol markeren.
Markering cutter voedingen naar voren of omdraaien, en van links naar rechts bewegen
x-as: voorwaarts of achterwaarts draaien.
Y-as: de rol die met versleten werktuig draait
Een as: de inkeping tool bewegen van links naar rechts
S-as: hoge snelheid van draaiende spindel van de markeringsknipsel
Technische specificatie
| Specificatie |
WXK-500C |
WXK-500K |
| Max. diameter van de verwerkte rol |
500 mm |
500 mm |
| Min. diameter |
50 mm |
50 mm |
| Max. lengte van de verwerkte rol |
2500 mm |
2500 mm |
| Max. lengte van het bewerkte roloppervlak |
1800 mm |
1800 mm |
| Specificaties van de bewerkte halve maangroef |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| Hoek B van de bewerkte halve maangroef |
Ieder |
/ |
| Creature groove jump |
Ieder |
/ |
| Transversale bewegingssnelheid (X-as) |
0~6000 mm/min |
/ |
| Roteringssnelheid van het werkstuk (Y-as) |
0 tot 30 tpm |
0 tot 30 tpm |
| Vliegsnijmachine freesnelheid (A-as) |
0 tot 600 tpm |
0 tot 600 tpm |
| Nominale toerental van het model van de motor van de graverend kop |
D85
24000 tpm
|
D85
24000 tpm
|
| motor voor koelpompen |
AB25-90W |
AB25-120W |
| Controlesysteem |
Siemens 808D |
Siemens 808D |
| Nominale vermogens van servomotor |
X-as 1,75 kW |
X-as 1,75 kW |
| Y-as 2,5 kW |
Y-as 2,5 kW |
| Z-as 1,75 kW |
Z-as 1,75 kW |
| Een as 3,5 kW |
Een as 3,5 kW |
| Minimaal programmeringsbedrag |
0.001 mm |
0.001 mm |
| Chuck-vorm |
Vier klauwen 400 mm |
Vier klauwen 400 mm |
Meer foto's:
Voordelen:
We kunnen 7x24 uur online pre-sale service, ingenieur follow-up order service, en logistieke levering operatie service, en ook kunnen we installatie diensten te bieden.met meer dan 15 jaar ervaring op verschillende markten, kunnen wij klanten helpen met succes een reeks diensten te voltooien, van de aankoop tot de inklaring van goederen, waardoor tijd wordt bespaard en de kosten van klanten in alle opzichten worden verminderd.
Ons voordeel:
1: met CE- en ISO-certificering.
2Volledige productietracking.
3: Professionele ingenieurs kunnen de hoogste kwaliteit garanderen.
4: Meer leveranciers als alternatief, garandeert uw laagste en concurrerende prijs.
5: Sales fstaff met meer dan 10 jaar ervaring, zal uw pre-sales en after-sales vragen beantwoorden.
6: OEM-productie is beschikbaar om aan de behoeften van de klant te voldoen
7.Low MOQ (1 eenheid) is beschikbaar.
8. 24 uur technische ondersteuning.
Garantieperiode:
Tijdens de garantieperiode (één jaar), als u onderdelen hebt die gebroken zijn vanwege kwaliteitsproblemen, zullen wij u gratis leveren per express.
Buiten de garantieperiode, als u vragen heeft, kunt u contact met ons opnemen, we zullen u zoals gewoonlijk onze beste service bieden.
1. Technische ondersteuning online service verstrekt.
2- technische dossiers.
3- Video van de machine.
4- Opleidingsdienst ter plaatse.
5- vervanging en reparatie van onderdelen.
6Alle vragen worden binnen 24 uur beantwoord.
