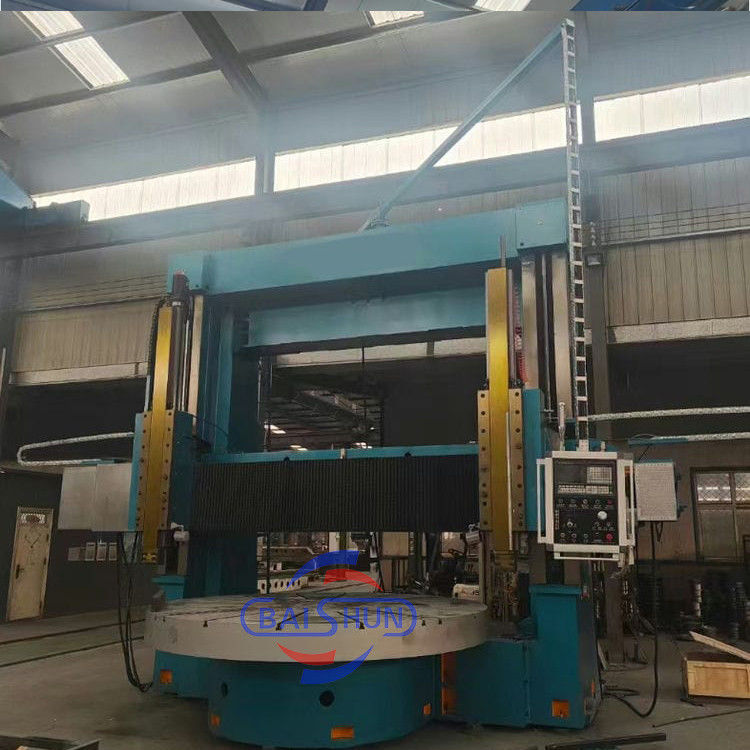

Grote geautomatiseerde verticale draaibank met efficiënte productie

Name: Grote geautomatiseerde verticale draaibank met efficiënte productie
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5231
Price: 96,300.00 USD
Availability: InStock

Productdetails

Place of Origin: Henan, China

Merknaam: BAISHUN MACHINERY

Certificering: CE，ISO

Model Number: CK5231

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Minimum Order Quantity: 1 Set

Prijs: negotiable

Packaging Details: 1. Outside we will pack the product with plasitic to prevent wet.2. Outside of the cnc vertical lathe machine will be packed by strong wooden pallet.

Delivery Time: 30-35 work days

Payment Terms: L/C, T/T, Western Union

Supply Ability: 20 Set/Sets per Month

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                Grote geautomatiseerde verticale draaibank, Efficiënte productie Verticale carousel draaibank, CNC-besturingssysteem Verticale carousel draaibank


Product Name:	Large Automated Vertical Carousel Lathe	Max. turning diameter(mm):	3150
Max. height of wok piece:	1600mm	Machining Capacity:	Medium Duty
No. of Spindles:	Double	Positioning Accuracy (mm):	±0.003
Repeatability (X/Y/Z) (mm):	±0.002	Key words:	Carousel Lathe
CNC Control System:	GSK/SIEMENS/FANUC	Function:	Metal turning

Product Name:	Large Automated Vertical Carousel Lathe
Max. turning diameter(mm):	3150
Max. height of wok piece:	1600mm
Machining Capacity:	Medium Duty
No. of Spindles:	Double
Positioning Accuracy (mm):	±0.003
Repeatability (X/Y/Z) (mm):	±0.002
Key words:	Carousel Lathe
CNC Control System:	GSK/SIEMENS/FANUC
Function:	Metal turning

Grote geautomatiseerde verticale draaibank met efficiënte productie

Warme verkoop Grote geautomatiseerde verticale draaibank met efficiënte productie:

De dubbele kolom verticale draaibank is een geavanceerd apparaat dat mechanische, elektrische en hydraulische componenten combineert.Het bevat moderne ontwerpprincipes en productietechniekenDe machine beschikt over een robuuste structuur die een uitzonderlijke sterkte biedt.hoge statische en dynamische stijfheidAlle belangrijke technische specificaties van de machineonderdelen voldoen aan de nationale normen.

Werktafel

De werktafel is voorzien van een werktafelbasis, een werktafel, spindelonderdelen en een transmissieapparaat.die voldoende stijfheid heeftHet werktafelspindellager heeft een hoge precisie dubbelrij korte cilindrische rollager..

Hoofdtransmissie

Het belangrijkste transmissie systeem van de machine is verticale as transmissie. Het neemt spindle AC servomotor om te rijden;versnellingsbak bereikt mechanische twee versnellingen transformatie door de versnellingscilinder duwen van de versnellingsbak, zodat de werktafel binnen 0,63-63 r/min de snelheidsregeling zonder stappen kon uitvoeren.

Gartelframe

Het is samengesteld uit linker en rechter verticale kolommen en verbindingsbalk.aangedreven door een tweeassige wisselstroommotorDoor middel van versnellingsparen, worm en versnellingsparen en dubbele schroeven maken de balk de opheffingsbeweging langs de linker- en rechterkolomleidingsrail.

Beam

De balk gebruikt een gietijzer met een hoge sterkte en een lage spanning met voldoende stijfheid en sterkte, zodat de machine nauwkeurig en stabiel op de lange termijn kan worden bewaard.Balk is voor de verticale kolomOp de achterkant van de balk zijn 4 hydraulische klempunten aan beide zijden van de balk zijn voedingsdozen voor gereedschapsrest.

Parameter van de machine

Specificaties	Eenheid	CK5225	CK5231	CK5240Q	CK5240
Max.draaidiameter	mm	2500	3150	4000	4000
Max. hoogte van het werkstuk	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Max. gewicht van het werkstuk	T	10/20	10/20	10/20	32
Diameter van de werktafel	mm	2250	2830	2830/3150	3200/3600
Bereik van tafel snelheden	r/min	2-63	2-63	2-63	2-63
Stapjes		16	16	16	16
Maximaal koppel van de werktafel	KN.m.	63	63	63	100
Snel doorlopen van het spoorhoofd	mm/min	4000	4000	4000	4000
Verticale verplaatsing van de rechter spoorhoofd	- Ik weet het.	35	35	35	40
Verticale verplaatsing van de linker spoorhoofd	kn	30	30	30	30
Afstandssnijkracht van de rechter spoorhoofd	mm/min	1-50	1-50	1-50	1-50
Afstandssnijkracht van de rechter spoorhoofd	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Verplaatsing van de arm	mm	1000	1000	1000	1250
Afdeling arm	mm	255×200	255×200	255×200	240×240
Draai van linker- en rechterspoorkop	°	± 30°	± 30°	± 30°	± 30°
Deel van het gereedschap	mm	40 × 50	40 × 50	40 × 50	50x50
Vermogen van de hoofdmotor	Kw	55	55	55	75
Algemene afmetingen	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Foto's van het product

Verzending en levering:

Voor meer informatie en specificaties kunt u contact opnemen met:

Grote geautomatiseerde verticale draaibank met efficiënte productie 8
