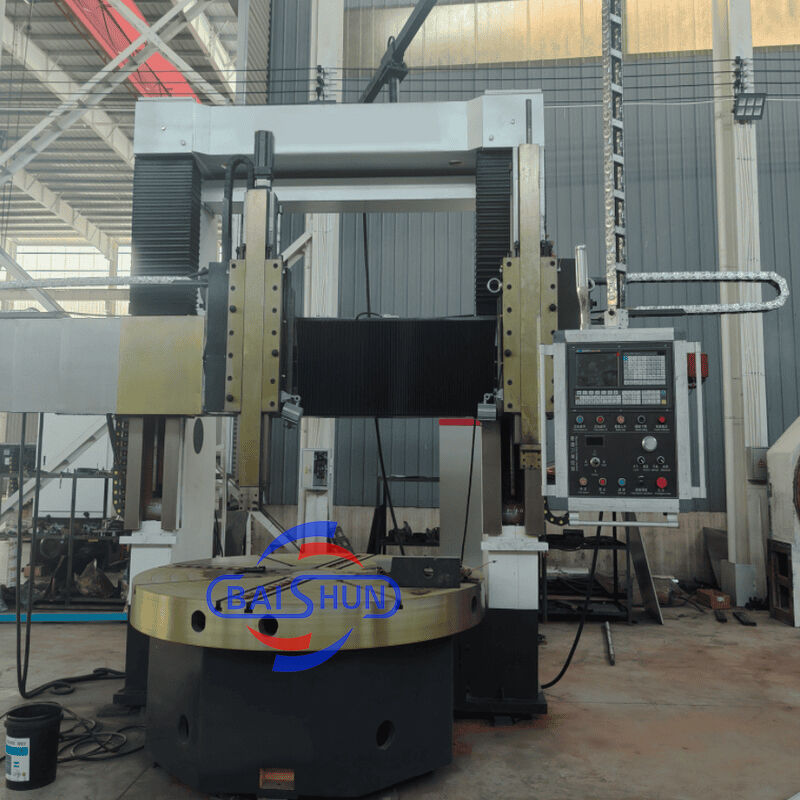

CK5225 2500mm Max Draaidiameter Zware Dubbele Kolom CNC Verticale Draaibank

De verticale draaibank met dubbele kolom is een geavanceerd stuk gereedschap dat mechanische, elektrische en hydraulische componenten combineert. Het bevat moderne ontwerpprincipes en productietechnieken, waarbij gebruik wordt gemaakt van CAD-optimalisatie en state-of-the-art componenten van zowel binnenlandse als internationale bronnen. De machine beschikt over een robuuste structuur en biedt uitzonderlijke sterkte, hoge statische en dynamische stijfheid, precieze bewerkingsmogelijkheden, een hoge belastbaarheid, efficiëntie, duurzaamheid en betrouwbare werking. Alle belangrijke technische specificaties van de machineonderdelen voldoen aan de nationale normen.

Werktafel

De werktafel heeft een werktafelbasis, werktafel, spindelonderdelen en een transmissie-inrichting. De werktafel en de werktafelbasis zijn een geheel gietijzeren constructie, met gebruik van hoogsterkte ijzergietwerk met lage spanning, dat voldoende stijfheid, sterkte en warmtestabiliteit heeft. Het werktafelspindellager maakt gebruik van een zeer nauwkeurig dubbelrijig kort cilindrisch rollager. Het kan de hoge precisie rotatie van de werktafel en een lange levensduur garanderen.

Hoofdaandrijving

Het hoofdaandrijvingssysteem van de machine is een verticale asoverbrenging. Het maakt gebruik van een spindel AC-servomotor om aan te drijven; de versnellingsbak bereikt een mechanische transformatie met twee versnellingen door de schakelcilinder die het wisselwiel aandrijft, zodat de werktafel traploos kan worden geregeld binnen 0,63-63r/min.

Portaalframe

Het bestaat uit linker- en rechterverticale kolommen en een verbindingsbalk. Portaal en werktafelbasis vormen de afdichtingsstructuur. In het bovenste deel van het portaal bevinden zich linker- en rechterhefkasten, aangedreven door een biaxiale AC-motor. Door middel van een tandwielpaar, worm- en tandwielpaar en dubbele spindels maakt de balk een hefbeweging langs de linker- en rechterkolomgeleiderail.

Balk

De balk maakt gebruik van hoogsterkte ijzergietwerk met lage spanning en voldoende stijfheid en sterkte, om ervoor te zorgen dat de machineprecisie een lange termijn retentie en stabiliteit heeft. De balk bevindt zich aan de voorkant van de verticale kolom en maakt de verticale beweging langs de verticale kolomgeleiding. Aan de achterkant van de balk bevinden zich 4 hydraulische klempunten. Aan beide zijden van de balk bevinden zich voedingskasten voor de gereedschaphouder.
