Twin Spindle CNC verticale draaibank voor klep lichaam en pomponderdelen

Name: Twin Spindle CNC verticale draaibank voor klep lichaam en pomponderdelen
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Henan, China

Merknaam: BAISHUN MACHINERY

Certificering: CE/ISO9001

Modelnummer: CK5235

Document: Productenbrochure PDF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 Instellen

Prijs: negotiable

Verpakking Details: 1Buiten verpakken we het product met plastic om nat te voorkomen.
2Buiten de cnc verticale draai

Levertijd: 30-35 werkdagen

Betalingscondities: L/C, T/T, Western Union

Levering vermogen: 20 sets per maand

Krijg Beste Prijs

Productdetails

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Twin Spindle CNC verticale draaibank, Verticale draaibank voor de klep, CNC-draaimachine voor pomponderdelen


Max. lengte van het werkstuk (mm):	3500	Max. Spilsnelheid (rpm):	50 t/m
Bewerkingscapaciteit:	Middelzware plicht	Spindelboring ((mm):	130
Breedte van het bed (mm):	250 mm	Spindel Motor Power (KW):	30
Aantal spindels:	Tweeling	Max. Gedraaide lengte (mm):	3500
Aantal assen:	2	Reizen (X-as) (mm):	750 mm
Reizen (Z-as) (mm):	1800 mm	Positioneringsnauwkeurigheid (mm):	±0.005
Herhaalbaarheid (X/Y/Z) (mm):	±0.005	Afmeting (lbh):	395063004350 mm
gewicht (kg):	35000	Max. gewicht van het werkstuk::	8000 kg

Max. lengte van het werkstuk (mm):	3500
Max. Spilsnelheid (rpm):	50 t/m
Bewerkingscapaciteit:	Middelzware plicht
Spindelboring ((mm):	130
Breedte van het bed (mm):	250 mm
Spindel Motor Power (KW):	30
Aantal spindels:	Tweeling
Max. Gedraaide lengte (mm):	3500
Aantal assen:	2
Reizen (X-as) (mm):	750 mm
Reizen (Z-as) (mm):	1800 mm
Positioneringsnauwkeurigheid (mm):	±0.005
Herhaalbaarheid (X/Y/Z) (mm):	±0.005
Afmeting (lbh):	395063004350 mm
gewicht (kg):	35000
Max. gewicht van het werkstuk::	8000 kg

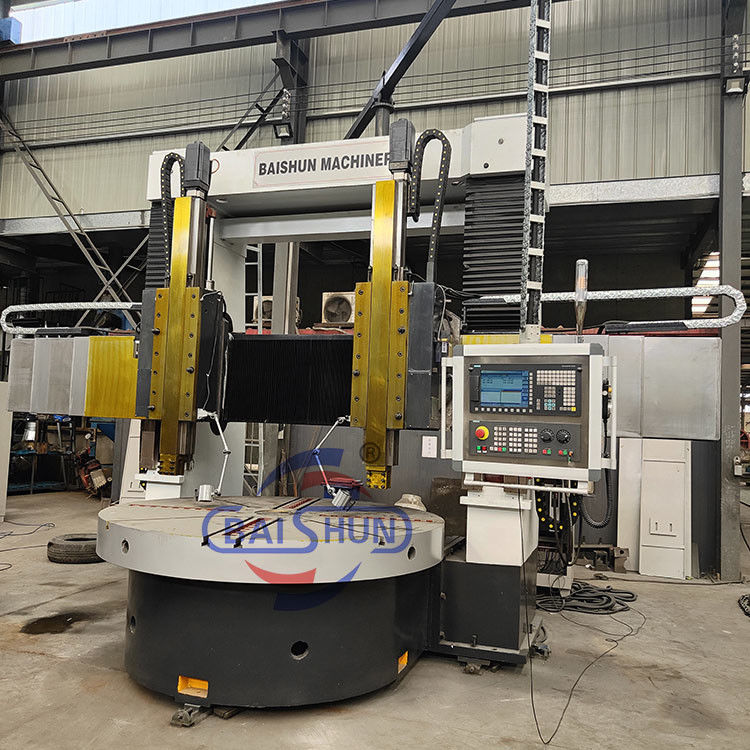

Twin Spindle CNC verticale draaibank voor klep lichaam en pomponderdelen

Dubbele Spindel CNC Verticale Draaibank Machine Voor Klephuis en Pompdelen Verticale Draaibank Machine

Deze dubbele spindel CNC verticale draaibank machine is speciaal ontworpen voor efficiënte bewerking van klephuizen en pompcomponenten.
Met een dubbele spindelconfiguratie verbetert het de productiviteit aanzienlijk en zorgt het voor hoge precisie voor industriële metaalverwerkingsapplicaties.

Werktafel:

De werktafel bestaat uit de werktafelbasis, werktafel, spindelcomponenten en transmissieapparaat. Het is gemaakt van gietijzer, met behulp van gietijzer met hoge sterkte en lage spanning, wat zorgt voor voldoende stijfheid, sterkte en thermische stabiliteit. De werktafelspindel-lager neemt dubbele rij korte cilindrische rollagers met hoge precisie aan, wat nauwkeurige rotatie en een lange levensduur garandeert.

Hoofdtransmissie:

De machine maakt gebruik van een verticaal as-transmissiesysteem als hoofdtransmissie. Het maakt gebruik van een AC servomotor om de spindel aan te drijven. De versnellingsbak maakt mechanische tweefase-transformaties mogelijk door de cilinder te verschuiven, waardoor de werktafel een traploze snelheidsregeling kan bereiken binnen het bereik van 0,63-63 omw/min.

Machineparameter

Specificaties	Eenheid	CK5225	CK5231	CK5240Q	CK5240
Max. draaidiameter	mm	2500	3150	4000	4000
Max. hoogte werkstuk	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Max. gewicht werkstuk	T	10/20	10/20	10/20	32
Diameter werktafel	mm	2250	2830	2830/3150	3200/3600
Bereik tafelsnelheden	omw/min	2-63	2-63	2-63	2-63
Stappen		16	16	16	16
Max. koppel werktafel	KN.m	63	63	63	100
Snelle verplaatsing van de portaalkop	mm/min	4000	4000	4000	4000
Verticale slag van de ram van de rechter portaalkop	Kn	35	35	35	40
Verticale slag van de ram van de linker portaalkop	kn	30	30	30	30
Bereik snijkracht van de rechter portaalkop	mm/min	1-50	1-50	1-50	1-50
Bereik snijkracht van de rechter portaalkop	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Slag van de arm	mm	1000	1000	1000	1250
Dwarsdoorsnede van de arm	mm	255×200	255×200	255×200	240×240
Zwenking van de linker en rechter portaalkop	°	±30°	±30°	±30°	±30°
Dwarsdoorsnede van het gereedschap	mm	40×50	40×50	40×50	50×50
Vermogen hoofdmotor	Kw	55	55	55	75
Totale afmetingen	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Productfoto's

Wij zijn een fabrikant van draaibanken met directe verkoop, geen handelsonderneming,
wat betekent dat we u de beste prijzen kunnen bieden.

Welkom neem contact met ons op:)
Tel/Whatsapp:+86 18003851898 (Miss Dora)
