CNC Verticaal Draaien Fressen Slijpen Composite Draaiwerk Met Atc Tool Magazine

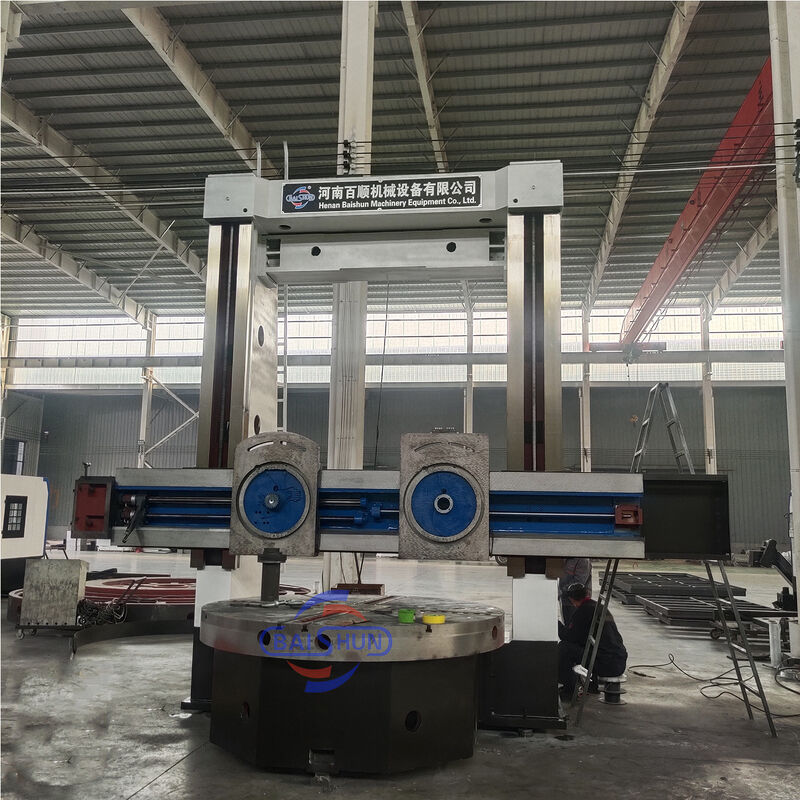

De verticale draaibank met dubbele kolom is een geavanceerd apparaat dat mechanische, elektrische en hydraulische componenten combineert. Het omvat moderne ontwerpprincipes en productietechnieken, waarbij gebruik wordt gemaakt van CAD-optimalisatie en ultramoderne componenten uit zowel binnenlandse als internationale bronnen. De machine beschikt over een robuuste structuur, die uitzonderlijke sterkte, hoge statische en dynamische stijfheid, nauwkeurige bewerkingsmogelijkheden, zwaar draagvermogen, efficiëntie, duurzaamheid en betrouwbare werking biedt. Alle belangrijke technische specificaties van de machineonderdelen voldoen aan de nationale normen.

Werktafel

Werktafel heeft een werktafelbasis, werktafel, spindelonderdelen en transmissieapparaat. Werktafel en werktafelbasis zijn geheel van gietijzer en zijn gemaakt van hoogwaardig ijzergietwerk met lage spanning, dat voldoende stijfheid, sterkte en hittestabiliteit heeft. Het spindellager van de werktafel maakt gebruik van hoge precisie dubbele rij korte cilindrische rollagers. Het kan zorgen voor een hoge precisierotatie van de werktafel en een lange levensduur.

Hoofdtransmissie

Het hoofdtransmissiesysteem van de machine is verticale astransmissie. Het keurt as-AC-servomotor goed om te rijden; De versnellingsbak bereikt een mechanische transformatie van twee versnellingen doordat de schakelcilinder de schakelversnelling duwt, zodat de werktafel een traploze snelheidsregeling binnen 0,63-63 omw/min kan uitvoeren.

Portaalframe

Het is samengesteld uit verticale kolommen links en rechts en een verbindingsbalk. Portaal en werktafelbasis vormen de afdichtingsstructuur. In het bovenste deel van het portaal bevindt zich een linker en rechter hefkast, aangedreven door een biaxiale rekbare AC-motor. Via een tandwielpaar, een worm- en tandwielpaar en dubbele geleideschroeven zorgt de balk voor een hefbeweging langs de linker- en rechterkolomgeleiderail.

Straal

Beam maakt gebruik van ijzergietwerk met hoge sterkte en lage spanning met voldoende stijfheid en sterkte, om de nauwkeurigheid van de machine te garanderen voor retentie en stabiliteit op de lange termijn. De balk bevindt zich vóór de verticale kolom en voert de verticale beweging uit langs de verticale kolomgeleiding. Aan de achterkant van de balk bevinden zich 4 hydraulische klempunten. Aan beide zijden van de balk bevinden zich een invoerbox voor gereedschapssteun.
