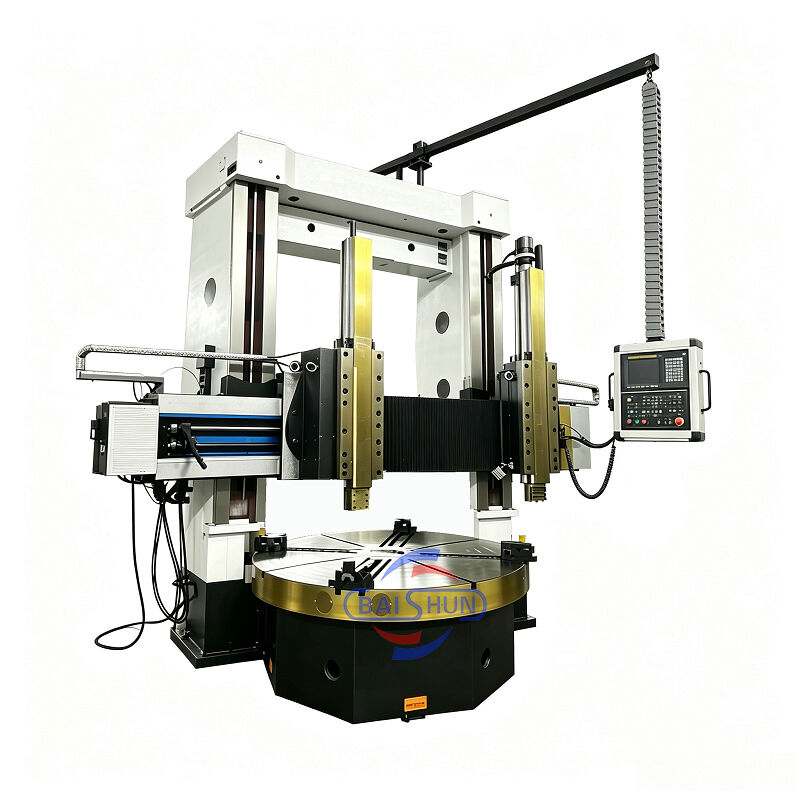

Sterk vierkant ram snijgereedschap post cnc verticale draaibank voor cilinder draaien

De dubbele kolom verticale draaibank is een geavanceerd stuk apparatuur dat mechanische, elektrische en hydraulische componenten combineert. Het integreert moderne ontwerpprincipes en productietechnieken, gebruikmakend van CAD-optimalisatie en state-of-the-art componenten uit zowel binnenlandse als internationale bronnen. De machine beschikt over een robuuste structuur, die uitzonderlijke sterkte, hoge statische en dynamische stijfheid, nauwkeurige bewerkingsmogelijkheden, hoge belastbaarheid, efficiëntie, duurzaamheid en betrouwbare werking biedt. Alle belangrijke technische specificaties van de machineonderdelen voldoen aan de nationale normen.

Werktafel

De werktafel bestaat uit een werktafelbasis, werktafel, spilonderdelen en een transmissieapparaat. De werktafel en werktafelbasis zijn een complete gietijzeren structuur, die gebruik maakt van hoogwaardig, laag-spannings gietijzer, wat voldoende stijfheid, sterkte en thermische stabiliteit biedt. De spilaslagers van de werktafel maken gebruik van zeer nauwkeurige dubbele rij korte cilindrische rollagers. Dit zorgt voor een zeer nauwkeurige rotatie van de werktafel en een lange levensduur.

Hoofdaandrijving

Het hoofdaandrijfsysteem van de machine is een verticale asoverbrenging. Het maakt gebruik van een AC-servomotor voor de spil om aan te drijven; de versnellingsbak bereikt een mechanische tweestapsomzetting door de schakelcilinder die het tandwiel verplaatst, zodat de werktafel een traploze snelheidsregeling kan uitvoeren binnen 0,63-63 omw/min.

Portaalframe

Het bestaat uit linker en rechter verticale kolommen en een verbindingsbalk. Het portaal en de werktafelbasis vormen de afdichtingsstructuur. In het bovenste deel van het portaal bevinden zich linker en rechter hefkasten, aangedreven door een biaxiale AC-motor. Via tandwielparen, worm- en tandwielparen en dubbele spindels beweegt de balk omhoog en omlaag langs de geleiderail van de linker en rechter kolom.

Balk

De balk is gemaakt van hoogwaardig en laag-spannings gietijzer met voldoende stijfheid en sterkte, om de nauwkeurigheid van de machine op lange termijn te garanderen en stabiliteit te behouden. De balk bevindt zich aan de voorkant van de verticale kolom en beweegt verticaal langs de geleiderail van de verticale kolom. Aan de achterkant van de balk bevinden zich 4 hydraulische klempunten. Aan beide zijden van de balk bevinden zich voedingskasten voor de gereedschaphouder.
