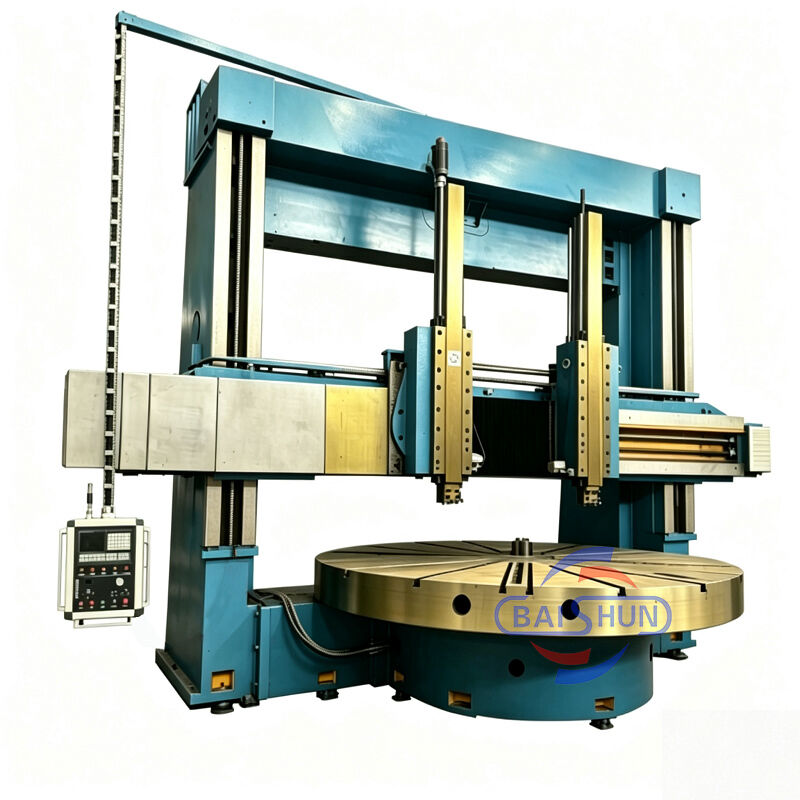

Dubbele Kolom Verticale CNC Draaibank CK5250 Draaibank CNC Verticale Draaibank Zware Uitvoering

De dubbele kolom CNC verticale draaimachine is een geavanceerd stuk apparatuur dat mechanische, elektrische en hydraulische componenten combineert. Het integreert moderne ontwerpprincipes en productietechnieken, waarbij gebruik wordt gemaakt van CAD-optimalisatie en state-of-the-art componenten uit zowel binnenlandse als internationale bronnen. De machine beschikt over een robuuste structuur, die uitzonderlijke sterkte, hoge statische en dynamische stijfheid, nauwkeurige bewerkingsmogelijkheden, hoge belastbaarheid, efficiëntie, duurzaamheid en betrouwbare werking biedt. Alle belangrijke technische specificaties van de machineonderdelen voldoen aan de nationale normen.

Werktafel

De werktafel bestaat uit een werktafelbasis, werktafel, spilonderdelen en een transmissieapparaat. De werktafel en de werktafelbasis zijn een complete gietijzeren structuur, die gebruik maakt van hoogwaardig gietijzer met lage spanning, wat voldoende stijfheid, sterkte en thermische stabiliteit biedt. De werktafelspillager maakt gebruik van een zeer nauwkeurig dubbelrijig kort cilindrisch rollager. Dit zorgt voor een zeer nauwkeurige rotatie van de werktafel en een lange levensduur.

Hoofdaandrijving

Het hoofdaandrijfsysteem van de machine is een verticale asoverbrenging. Het wordt aangedreven door een AC servomotor voor de spil; de versnellingsbak realiseert een mechanische tweestapsomzetting door de schakelcilinder die het tandwiel aandrijft, zodat de werktafel een traploze snelheidsregeling kan uitvoeren binnen 0,63-63 omw/min.

Portaalframe

Het bestaat uit een linker en rechter verticale kolom en een verbindingsbalk. Het portaal en de werktafelbasis vormen de afdichtingsstructuur. In het bovenste deel van het portaal bevinden zich een linker en rechter hefkast, aangedreven door een biaxiale AC-motor. Via een tandwielpaar, worm- en tandwielpaar en dubbele spindels beweegt de balk omhoog en omlaag langs de geleiderail van de linker en rechter kolom.

Balk

De balk is gemaakt van hoogwaardig en spanningsarm gietijzer met voldoende stijfheid en sterkte, om de nauwkeurigheid van de machine op lange termijn te garanderen en stabiliteit te behouden. De balk bevindt zich aan de voorkant van de verticale kolom en beweegt verticaal langs de geleiding van de verticale kolom. Aan de achterkant van de balk bevinden zich 4 hydraulische klempunten. Aan beide zijden van de balk bevinden zich voedingskasten voor de gereedschapshouder.
